[通用版]2020年中考物理复习课件:《作图》专题(考点回顾·考点梳理、夯实基础、优化提升、搏击中考,共20张ppt)

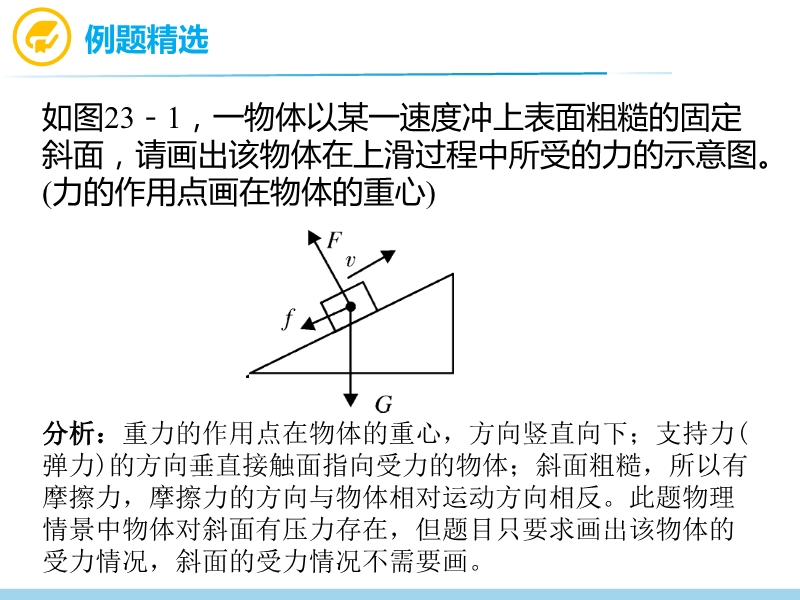

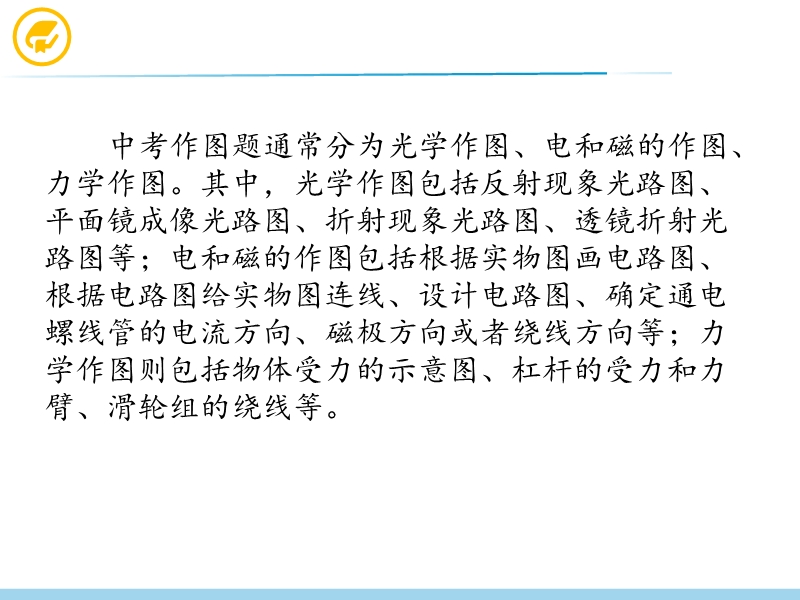

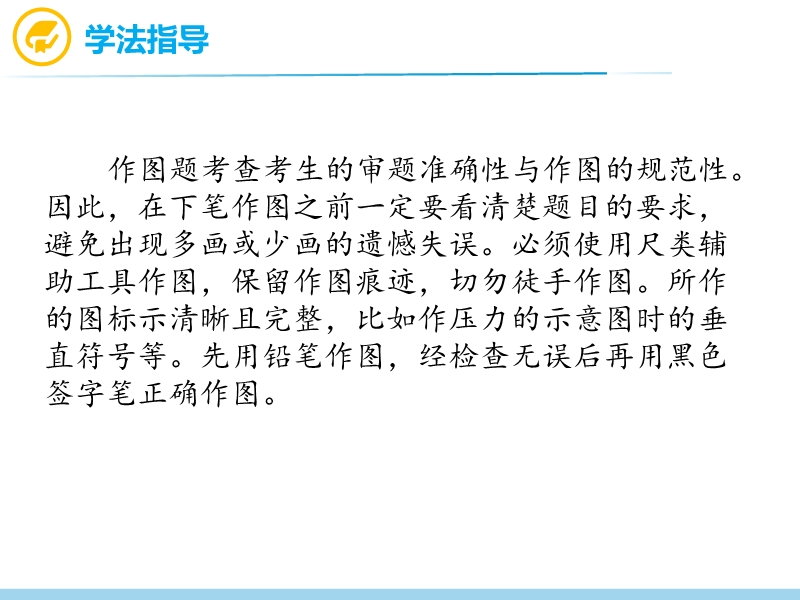

【内容简介】中考作图题通常分为光学作图、电和磁的作图、力学作图。其中,光学作图包括反射现象光路图、平面镜成像光路图、折射现象光路图、透镜折射光路图等;电和磁的作图包括根据实物图画电路图、根据电路图给实物图连线、设计电路图、确定通电螺线管的电流方向、磁极方向或者绕线方向等;力学作图则包括物体受力的示意图、杠杆的受力和力臂、滑轮组的绕线等。作图题考查考生的审题准确性与作图的规范性。因此,在下笔作图之前一定要看清楚题目的要求,避免出现多画或少画的遗憾失误。必须使用尺类辅助工具作图,保留作图痕迹,切勿徒手作图。所作的图标示清晰且完整,比如作压力的示意图时的垂直符号等。先用铅笔作图,经检查无误后再用黑色签字笔正确作图。如图23-1,一物体以某一速度冲上表面粗糙的固定斜面,请画出该物体在上滑过程中所受的力的示意图。(力的作用点画在物体的重心)
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
