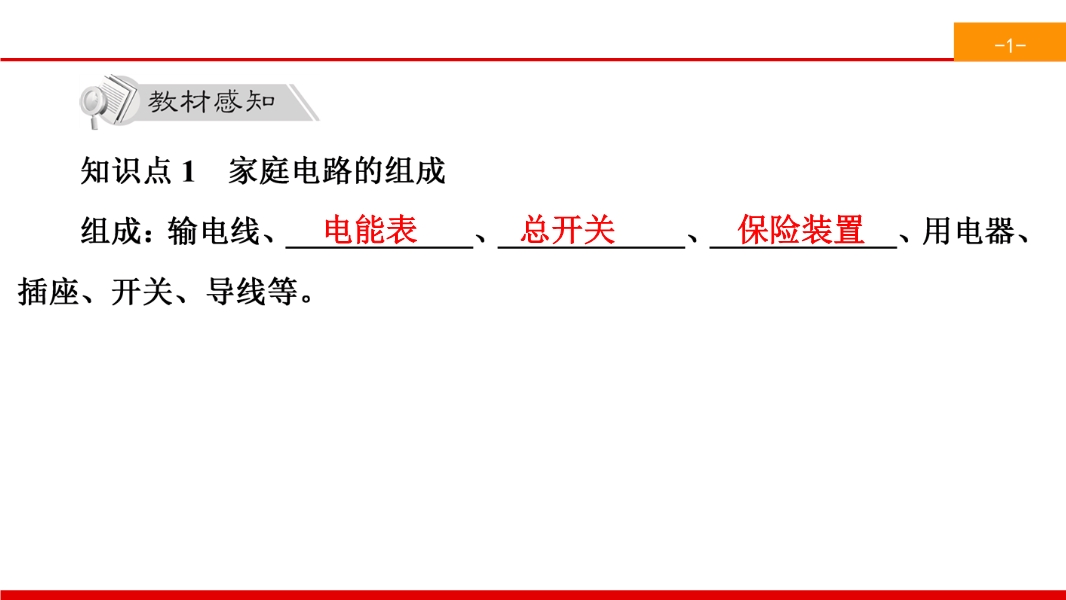

【内容简介】类型一　家庭电路的安装命题点：(1)家庭电路中各元件的连接顺序为电能表→总开关→保险装置→用电器、插座、开关；(2)开关与控制的用电器串联，各用电器与插座间的连接方式是并联；(3)保险丝安装在火线上，开关安装在火线与用电器之间，而螺纹灯口的螺旋套只准接在零线上；(4)两孔插座要遵循“左零右火”，三孔插座要遵循“左零右火上接地”。例1　图中甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插座不能提供工作电压；在开关闭合时指示灯发光，插座可提供工作电压，若指示灯损坏，开关闭合时插座也能提供工作电压。解析：插线板上的指示灯在开关断开时不发光，插座不通电；在开关闭合时指示灯会发光，插座正常通电，说明开关同时控制指示灯和插座。当指示灯损坏，开关闭合时插座也能正常通电，说明指示灯和插座之间是并联的，开关在干路上；开关接在指示灯、插座和火线之间，使用更安全；另外需注意三孔插座的左孔接零线，右孔接火线。根据以上分析可连接电路。答案：如图所示。类型二　安全用电常识命题点：(1)安全用电的原则：不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层。(2)如果发生了触电事故，首先要立即切断电源，即断开开关或用绝缘体挑开电线，使人与火线断开，再对触电的人进行抢救。(3)防止雷电，不要使自己成为尖端，不打伞在雷雨中行走，不在大树下避雨，雷雨天不打手机、不看电视，建筑物上安装避雷针。........
