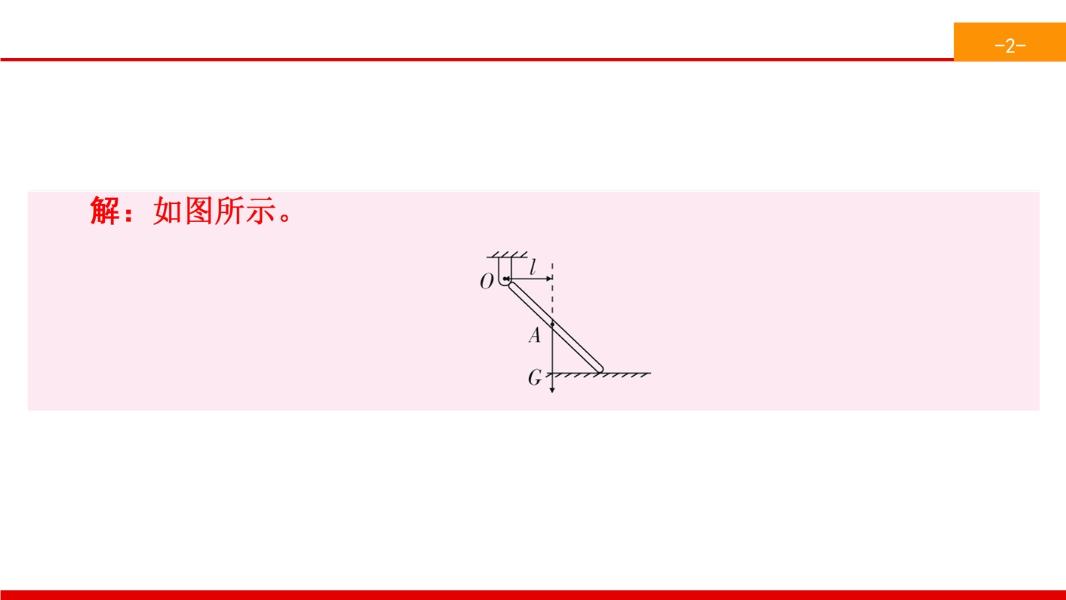

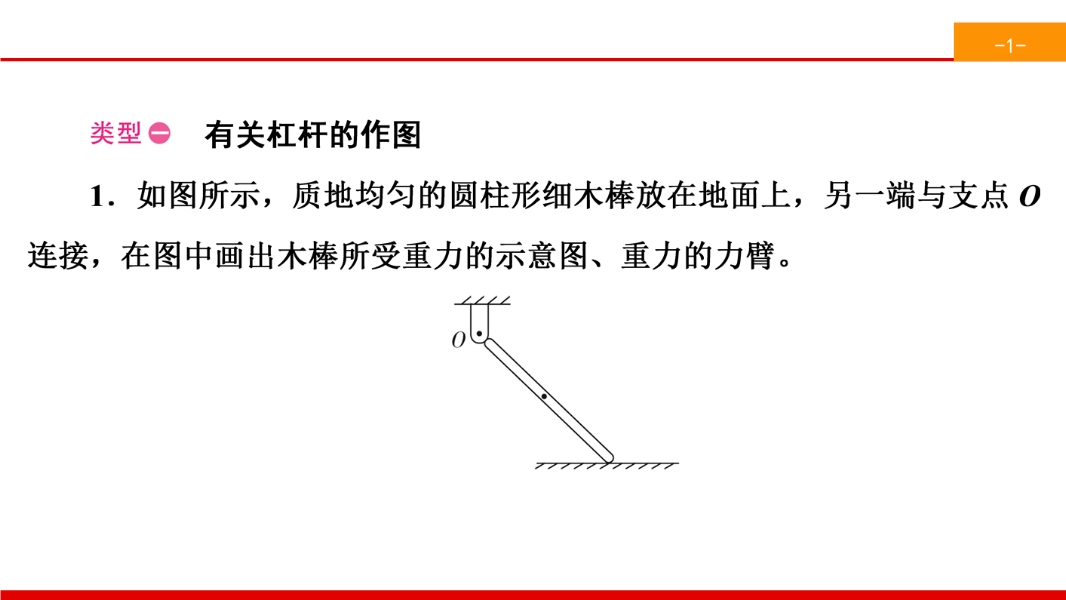

【内容简介】类型一　有关杠杆的作图命题点：(1)画杠杆的力臂；(2)画最小的力；(3)画动力或者阻力的示意图。例1　如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。 解析：吊车起吊货物时，O是支点，撑杆施加的是动力F1，方向与吊臂垂直；货物施加的是阻力F2，方向竖直向下；从支点到阻力作用线的垂线段是阻力臂L2。答案：如图所示。 类型二　滑轮组的设计与组装命题点：(1)根据要求绕线；(2)设计滑轮组。例2　如图所示，用滑轮组提升物体，请画出最省力的绳子绕法。 解析：从动滑轮的上挂钩开始绕起，依次绕过每一个滑轮，最终F＝15G，为最省力的绕法。答案：如图所示。 类型三　功、功率和机械效率的综合计算命题点：(1)求滑轮组或斜面的效率；(2)功、功率、机械效率综合运用。例3　质量为60kg的工人用如图甲所示的滑轮组运送货物上楼，滑轮组的机械效率随货物重力变化的图像如图乙，机械中摩擦力及绳重忽略不计。(g＝10N/kg)(1)影响滑轮组机械效率的因素之一是________。(2)若工人在1min内将货物匀速向上提高了6m，作用在钢绳上的拉力为400N，求拉力的功率；(3)求动滑轮受到的重力；(4)该工人竖直向下拉绳子自由端运送货物时，此滑轮组的机械效率最大值是多少？解析：(1)影响滑轮组机械效率高低的因素主要有动滑轮的重力、提升物体的重力和绳子间的摩擦；(2)由图可知滑轮组绳子的有效股数，根据s＝nh求出绳端移动的距离，根据W＝Fs求出拉力做的功，利用P＝Wt求出拉力的功率；(3)由图乙可知，物重G＝300N时，滑轮组的机械效率η＝60%，机械中摩擦力及绳重忽略不计，克服物重做的功为有用功：克服动滑轮重力和物重做的功为总功，根据η＝W有W总＝Gh（G＋G动）h＝GG＋G动求出动滑轮受到的重力；(4)该工人竖直向下拉绳子自由端运送货物时，绳子的最大拉力等于人的重力，根据G＝mg求出其大小，根据F＝1n(G＋G动)，求出提升的最大物重，然后利用η＝W有W总＝Gh（G＋G动）h＝GG＋G动求出滑轮组的最大机械效率。解：(1)物重或动滑轮重(2)由图可知，n＝3，则绳端移动的距离：s＝nh＝3×6m＝18m，拉力做的功：W＝Fs＝400N×18m＝7200J，拉力的功率：P＝Wt＝7200J60s＝120W。(3)由图乙可知，物重G＝300N时，滑轮组的机械效率η＝60%，..........
