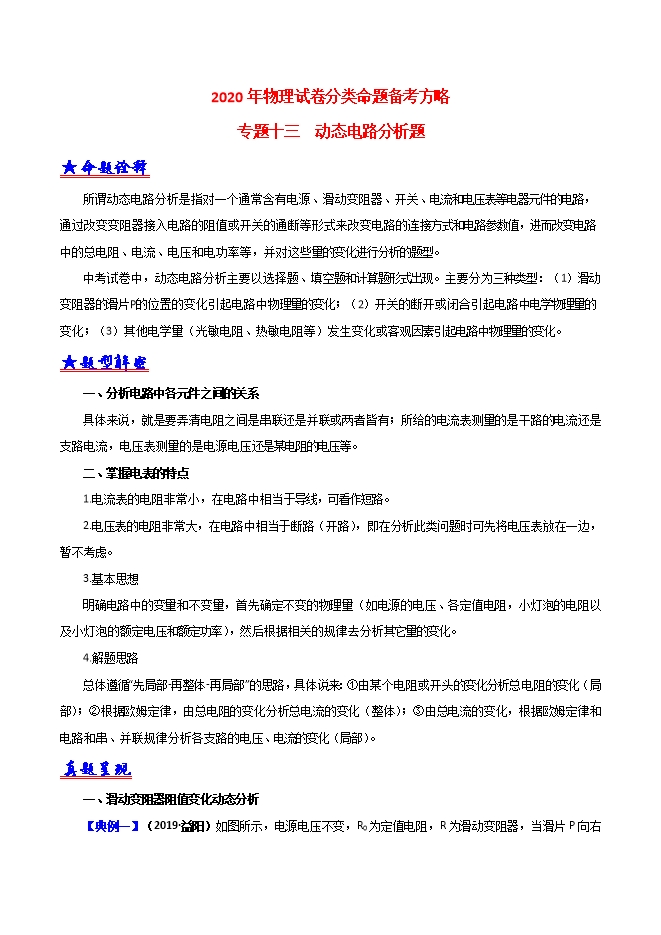

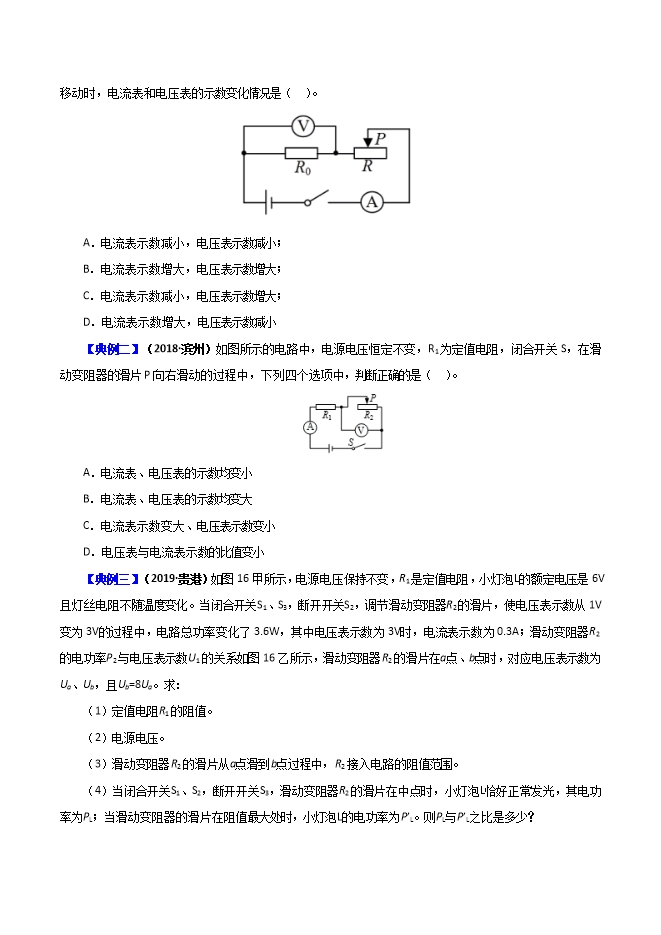

【内容简介】专题十三  动态电路分析题★命题诠释所谓动态电路分析是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式和电路参数值，进而改变电路中的总电阻、电流、电压和电功率等，并对这些量的变化进行分析的题型。中考试卷中，动态电路分析主要以选择题、填空题和计算题形式出现。主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量（光敏电阻、热敏电阻等）发生变化或客观因素引起电路中物理量的变化。★题型解密一、分析电路中各元件之间的关系具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电流表测量的是干路的电流还是支路电流，电压表测量的是电源电压还是某电阻的电压等。二、掌握电表的特点1.电流表的电阻非常小，在电路中相当于导线，可看作短路。2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。3.基本思想明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。4.解题思路总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。真题呈现一、滑动变阻器阻值变化动态分析【典例一】（2019•益阳）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（  ）。 A．电流表示数减小，电压表示数减小；B．电流表示数增大，电压表示数增大；C．电流表示数减小，电压表示数增大；D．电流表示数增大，电压表示数减小【答案】A。【解析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流，当滑片P向右移动时，接入电路中的电阻变大，电路的总电阻变大，由 可知，电路中的电流减小，即电流表的示数减小，故BD错误；由U=IR可知，R0两端的电压减小，即电压表的示数减小，故A正确、C错误。故选A。..........
