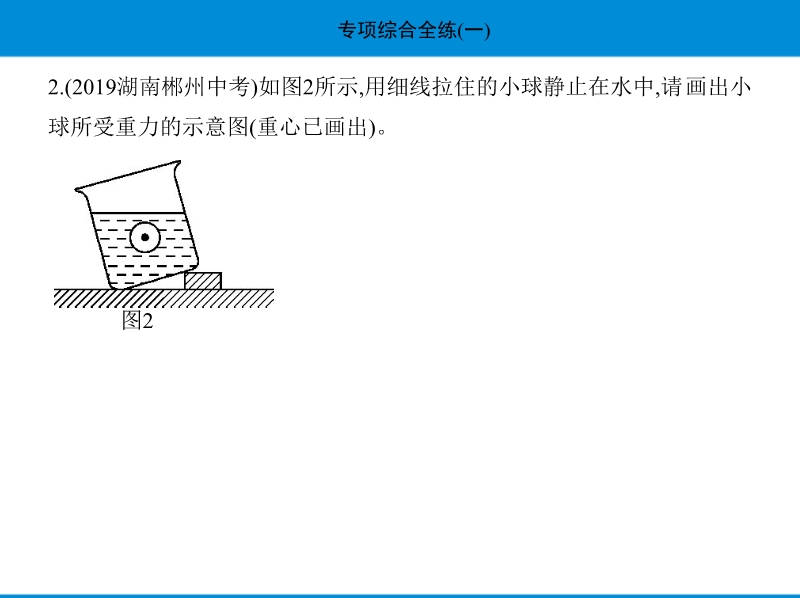

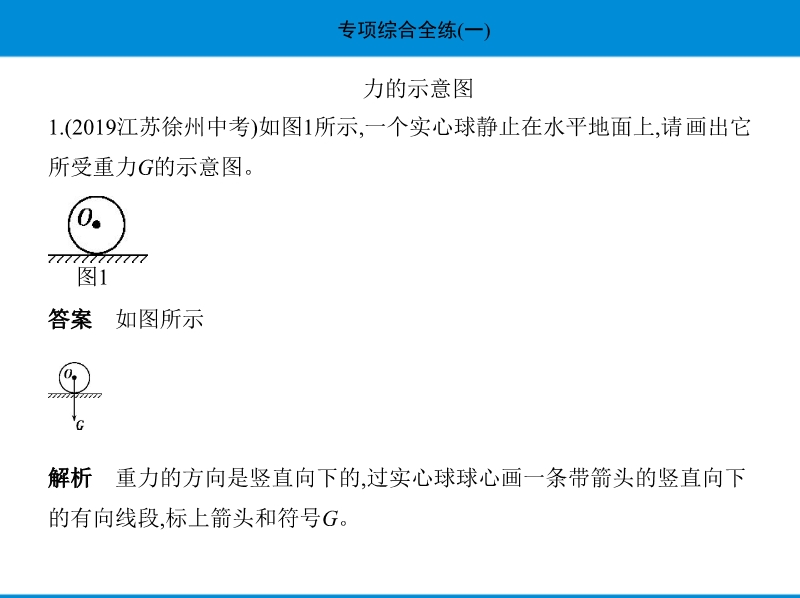

【内容简介】力的示意图1.(2019江苏徐州中考)如图1所示,一个实心球静止在水平地面上,请画出它所受重力G的示意图。答案　如图所示解析　重力的方向是竖直向下的,过实心球球心画一条带箭头的竖直向下的有向线段,标上箭头和符号G。2.(2019湖南郴州中考)如图2所示,用细线拉住的小球静止在水中,请画出小球所受重力的示意图(重心已画出)。解析    小球的重心已画出,过重心沿竖直向下的方向画一条线段并标出箭头和符号G,即为重力的示意图。5.(2019山东淄博二模)如图5所示,物块静止在斜面上,画出物块所受摩擦力的示意图。                  图5答案　如图所示解析    物块在斜面上,有沿斜面向下的运动趋势,则物块受到沿斜面向上的摩擦力f,摩擦力作用在接触面上。........
