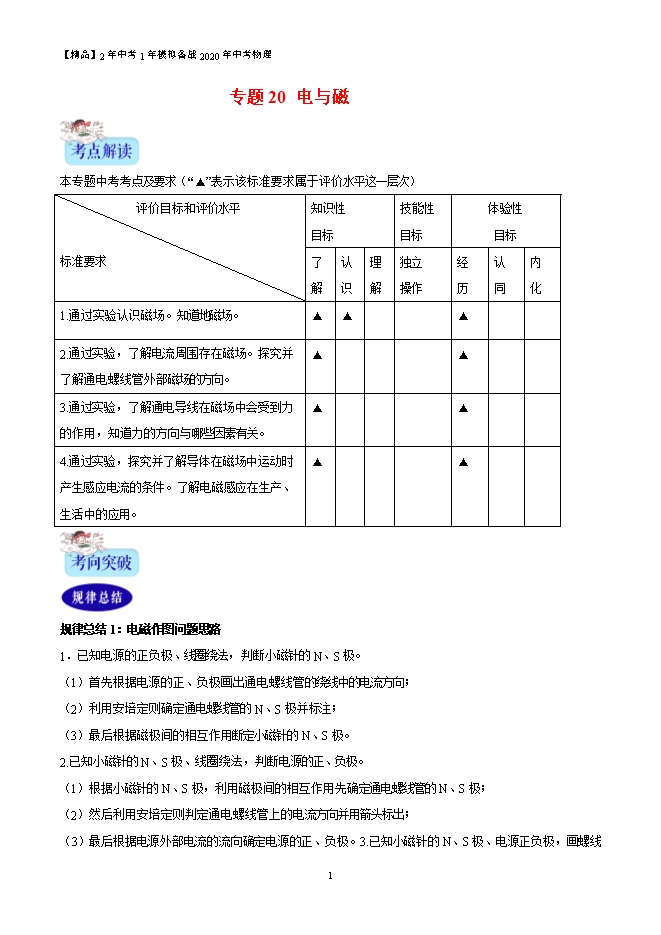

【精品】2年中考1年模拟备战2020年中考物理:专题20 电与磁(原卷版和解析版)

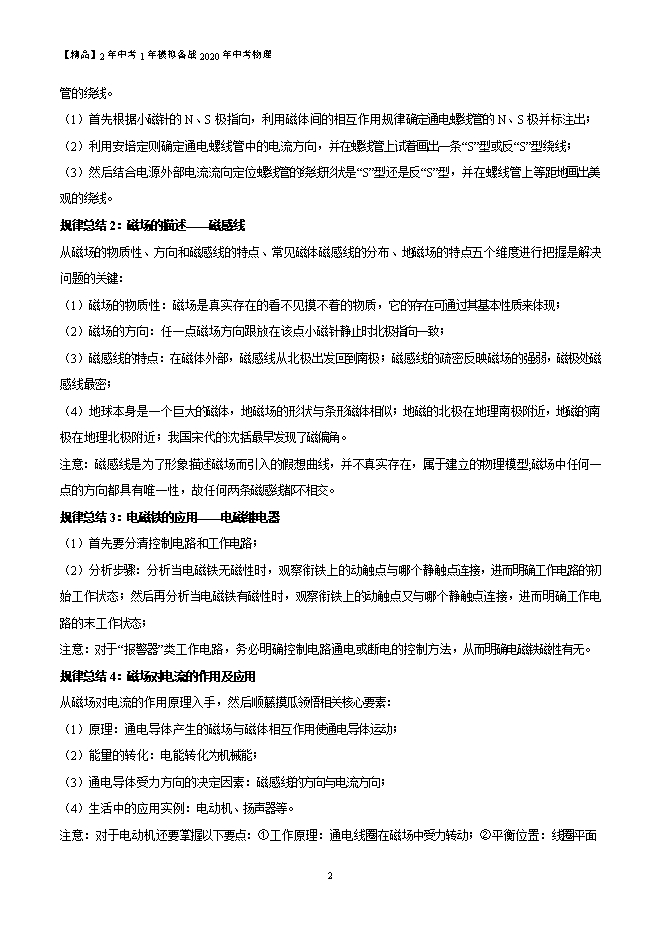

【内容简介】规律总结1:电磁作图问题思路1.已知电源的正负极、线圈绕法,判断小磁针的N、S极。(1)首先根据电源的正、负极画出通电螺线管的绕线中的电流方向;(2)利用安培定则确定通电螺线管的N、S极并标注;(3)最后根据磁极间的相互作用断定小磁针的N、S极。2.已知小磁针的N、S极、线圈绕法,判断电源的正、负极。(1)根据小磁针的N、S极,利用磁极间的相互作用先确定通电螺线管的N、S极;(2)然后利用安培定则判定通电螺线管上的电流方向并用箭头标出;(3)最后根据电源外部电流的流向确定电源的正、负极。3.已知小磁针的N、S极、电源正负极,画螺线管的绕线。(1)首先根据小磁针的N、S极指向,利用磁体间的相互作用规律确定通电螺线管的N、S极并标注出;(2)利用安培定则确定通电螺线管中的电流方向,并在螺线管上试着画出一条“S”型或反“S”型绕线;(3)然后结合电源外部电流流向定位螺线管的绕线形状是“S”型还是反“S”型,并在螺线管上等距地画出美观的绕线。规律总结2:磁场的描述——磁感线从磁场的物质性、方向和磁感线的特点、常见磁体磁感线的分布、地磁场的特点五个维度进行把握是解决问题的关键:(1)磁场的物质性:磁场是真实存在的看不见摸不着的物质,它的存在可通过其基本性质来体现;(2)磁场的方向:任一点磁场方向跟放在该点小磁针静止时北极指向一致;(3)磁感线的特点:在磁体外部,磁感线从北极出发回到南极;磁感线的疏密反映磁场的强弱,磁极处磁感线最密;(4)地球本身是一个巨大的磁体,地磁场的形状与条形磁体相似;地磁的北极在地理南极附近,地磁的南极在地理北极附近;我国宋代的沈括最早发现了磁偏角。注意:磁感线是为了形象描述磁场而引入的假想曲线,并不真实存在,属于建立的物理模型;磁场中任何一点的方向都具有唯一性,故任何两条磁感线都不相交。规律总结3:电磁铁的应用——电磁继电器(1)首先要分清控制电路和工作电路;(2)分析步骤:分析当电磁铁无磁性时,观察衔铁上的动触点与哪个静触点连接,进而明确工作电路的初始工作状态;然后再分析当电磁铁有磁性时,观察衔铁上的动触点又与哪个静触点连接,进而明确工作电路的末工作状态;注意:对于“报警器”类工作电路,务必明确控制电路通电或断电的控制方法,从而明确电磁铁磁性有无。
