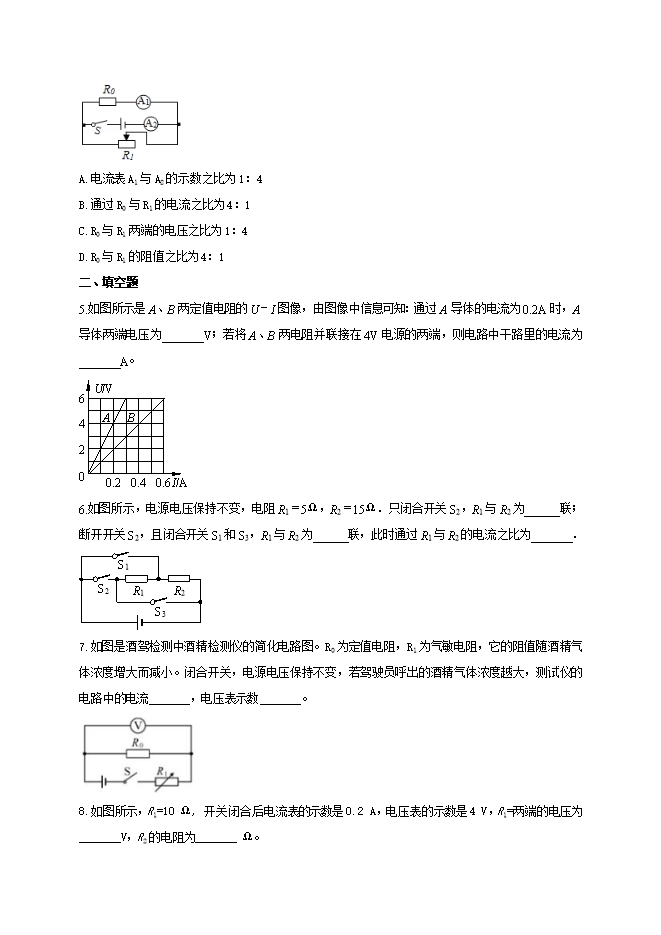

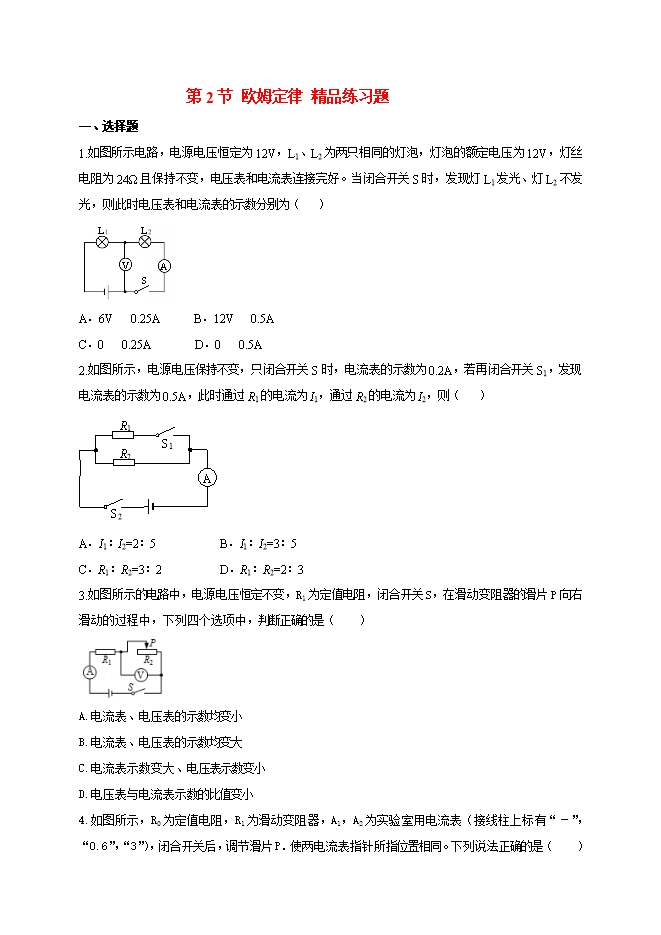

【内容简介】一、选择题1.如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好。当闭合开关S时，发现灯L1发光、灯L2不发光，则此时电压表和电流表的示数分别为（   ）A．6V   0.25A      B．12V   0.5A   C．0   0.25A           D．0   0.5A2.如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（   ）A．I1∶I2=2∶5           B．I1∶I2=3∶5C．R1∶R2=3∶2          D．R1∶R2=2∶33.如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（　　）A.电流表、电压表的示数均变小          B.电流表、电压表的示数均变大C.电流表示数变大、电压表示数变小      D.电压表与电流表示数的比值变小4.如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。下列说法正确的是（　　）
