2019-2020人教版九年级物理全册精品练习题:16.4变阻器

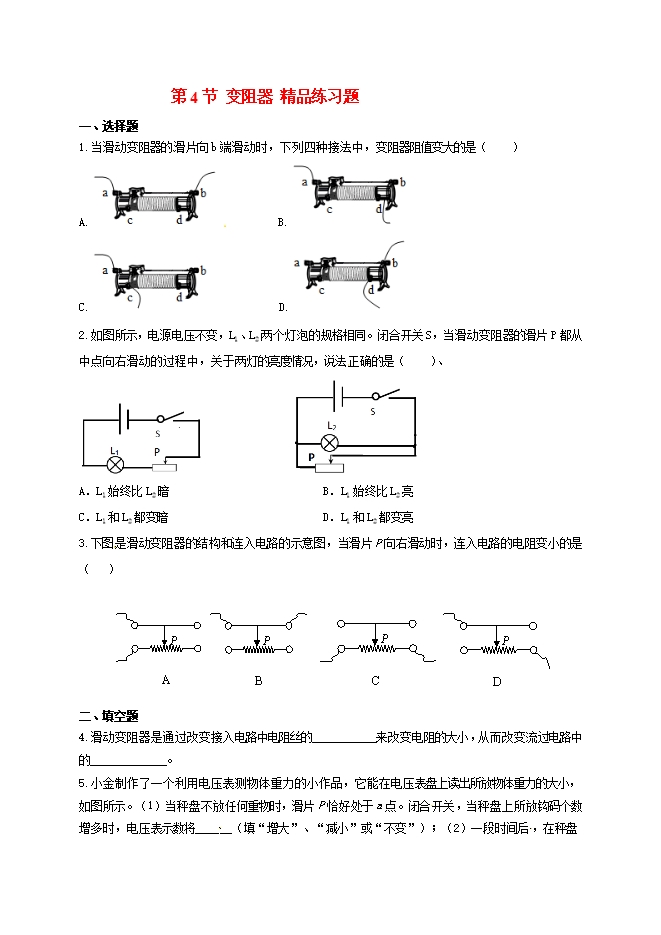

【内容简介】一、选择题1.当滑动变阻器的滑片向b端滑动时,下列四种接法中,变阻器阻值变大的是( )A. B.C. D.2.如图所示,电源电压不变,L1、L2两个灯泡的规格相同。闭合开关S,当滑动变阻器的滑片P都从中点向右滑动的过程中,关于两灯的亮度情况,说法正确的是( )、 A.L1始终比L2暗 B.L1始终比L2亮 C.L1和L2都变暗 D.L1和L2都变亮3.下图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是( )二、填空题4.滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小,从而改变流过电路中的_____________。5.小金制作了一个利用电压表测物体重力的小作品,它能在电压表盘上读出所放物体重力的大小,如图所示。(1)当秤盘不放任何重物时,滑片P恰好处于a点。闭合开关,当秤盘上所放钩码个数增多时,电压表示数将______(填“增大”、“减小”或“不变”);(2)一段时间后,在秤盘放2牛重的钩码时,表盘读数比2牛大,换不同重的钩码反复试验,每次读数都不同且大于钩码的重力。产生这一现象是由于______引起的(填字母)。A.R1短路 B.R1断路 C.R2短路 D.R2断路
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
