2009年中考物理试题分类汇编:欧姆定律(二)

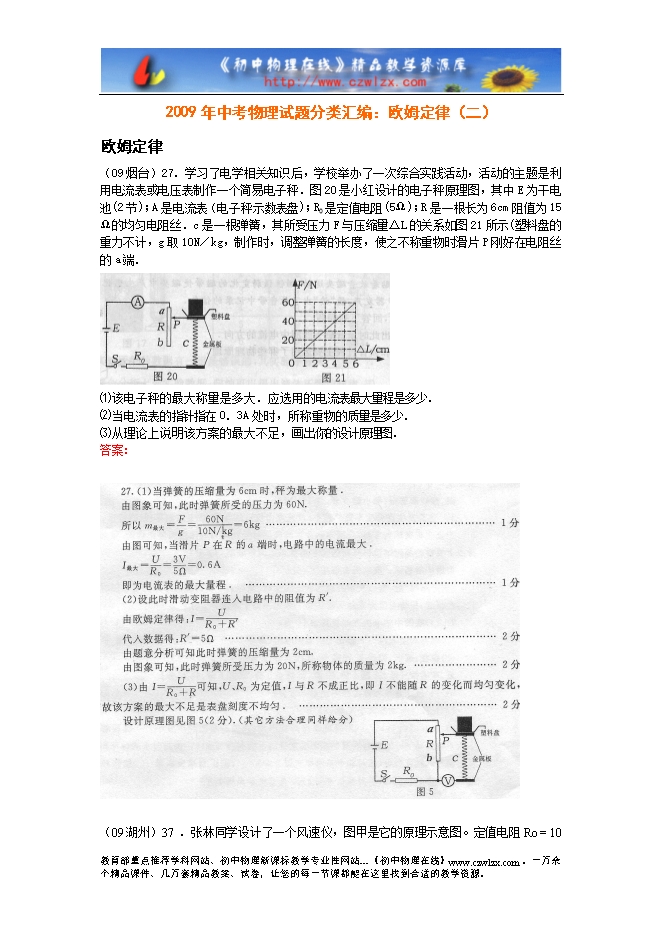

【内容简介】(09烟台)27.学习了电学相关知识后,学校举办了一次综合实践活动,活动的主题是利用电流表或电压表制作一个简易电子秤.图20是小红设计的电子秤原理图,其中E为干电池(2节);A是电流表(电子秤示数表盘);R0是定值电阻(5Ω);R是一根长为6cm阻值为15Ω的均匀电阻丝.c是一根弹簧,其所受压力F与压缩量△L的关系如图21所示(塑料盘的重力不计,g取10N/kg,制作时,调整弹簧的长度,使之不称重物时滑片P刚好在电阻丝的a端.
⑴该电子秤的最大称量是多大.应选用的电流表最大量程是多少.
⑵当电流表的指针指在O.3A处时,所称重物的质量是多少.
⑶从理论上说明该方案的最大不足,画出你的设计原理图.
答案:

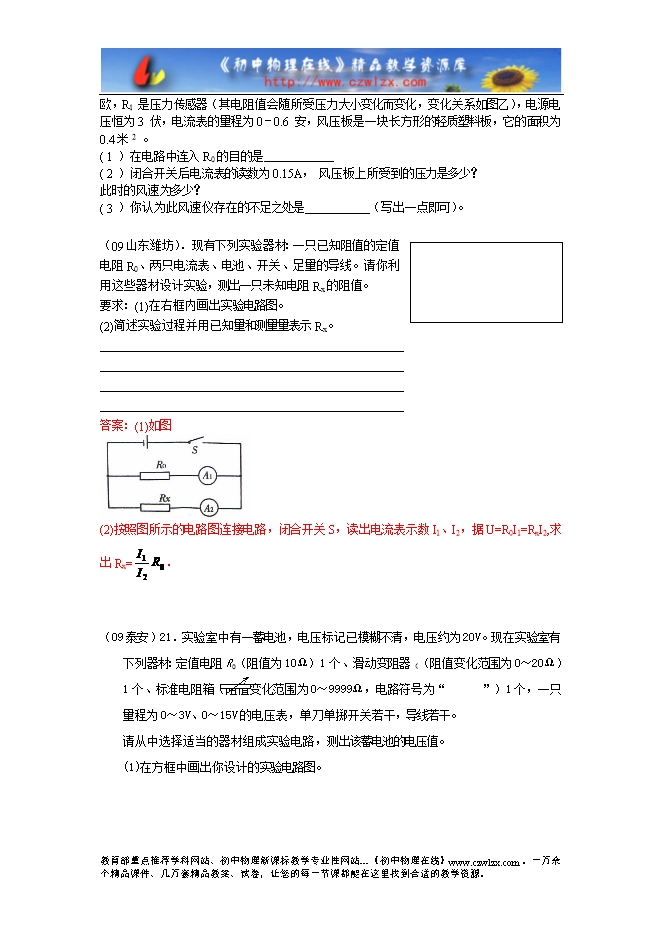

(09湖州)37 .张林同学设计了一个风速仪,图甲是它的原理示意图。定值电阻Ro = 10 欧,Rl 是压力传感器(其电阻值会随所受压力大小变化而变化,变化关系如图乙),电源电压恒为3 伏,电流表的量程为0-0.6 安,风压板是一块长方形的轻质塑料板,它的面积为0.4米2 。
( 1 )在电路中连入R0的目的是
( 2 )闭合开关后电流表的读数为0.15A, 风压板上所受到的压力是多少?
此时的风速为多少?
( 3 )你认为此风速仪存在的不足之处是 (写出一点即可)。
(09山东潍坊).现有下列实验器材:一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验,测出一只未知电阻Rx的阻值。
要求:(1)在右框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示Rx。
答案:(1)如图
(2)按照图所示的电路图连接电路,闭合开关S,读出电流表示数I1、I2,据U=R0I1=RxI2,求出Rx= .

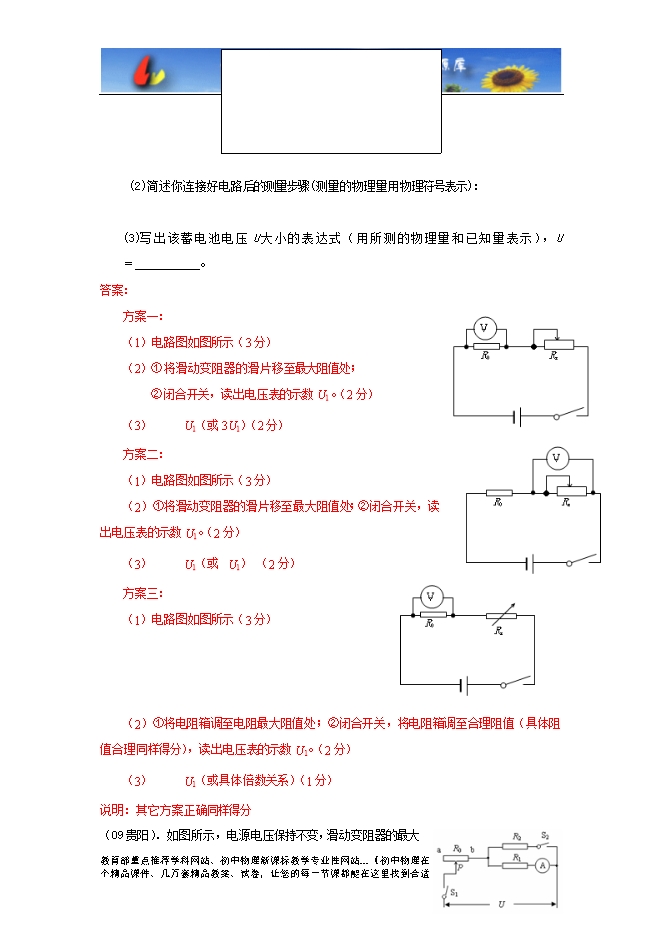

(09泰安)21.实验室中有一蓄电池,电压标记已模糊不清,电压约为20V。现在实验室有下列器材:定值电阻R0(阻值为10Ω)1个、滑动变阻器((阻值变化范围为0~20Ω)1个、标准电阻箱(阻值变化范围为0~9999Ω,电路符号为“ ”)1个,一只量程为0~3V、0~15V的电压表,单刀单掷开关若干,导线若干。
请从中选择适当的器材组成实验电路,测出该蓄电池的电压值。
(1)在方框中画出你设计的实验电路图。
.........
?
