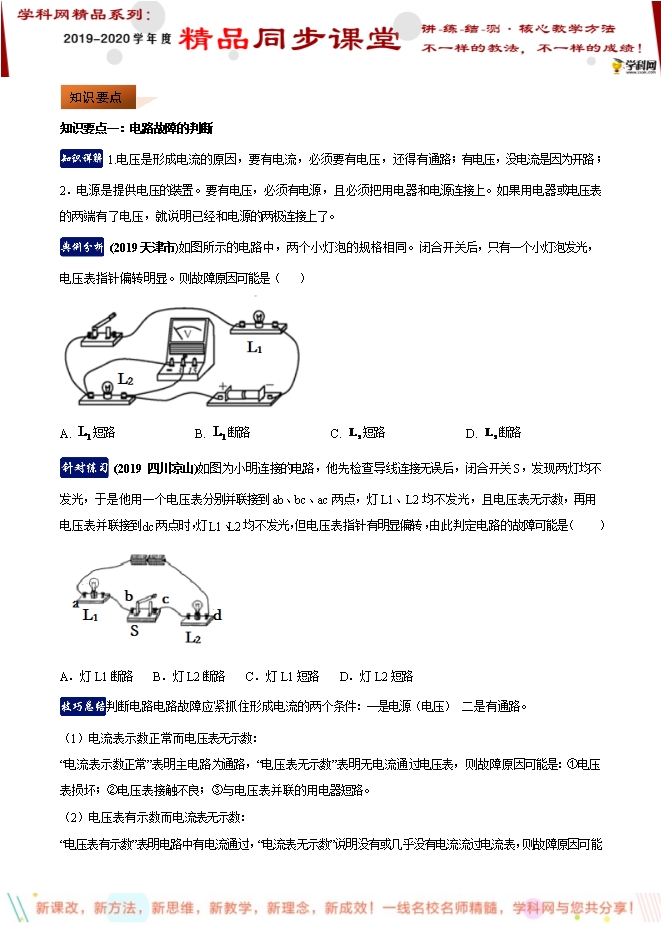

【内容简介】知识要点一：电路故障的判断 1.电压是形成电流的原因，要有电流，必须要有电压，还得有通路；有电压，没电流是因为开路；2．电源是提供电压的装置。要有电压，必须有电源，且必须把用电器和电源连接上。如果用电器或电压表的两端有了电压，就说明已经和电源的两极连接上了。 (2019天津市)如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（   ）A. 短路                        B. 断路                        C. 短路                        D. 断路 (2019 四川凉山)如图为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（　　）A．灯L1断路      B．灯L2断路       C．灯L1短路       D．灯L2短路判断电路电路故障应紧抓住形成电流的两个条件：一是电源（电压）二是有通路。（1）电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。（2）电压表有示数而电流表无示数：
