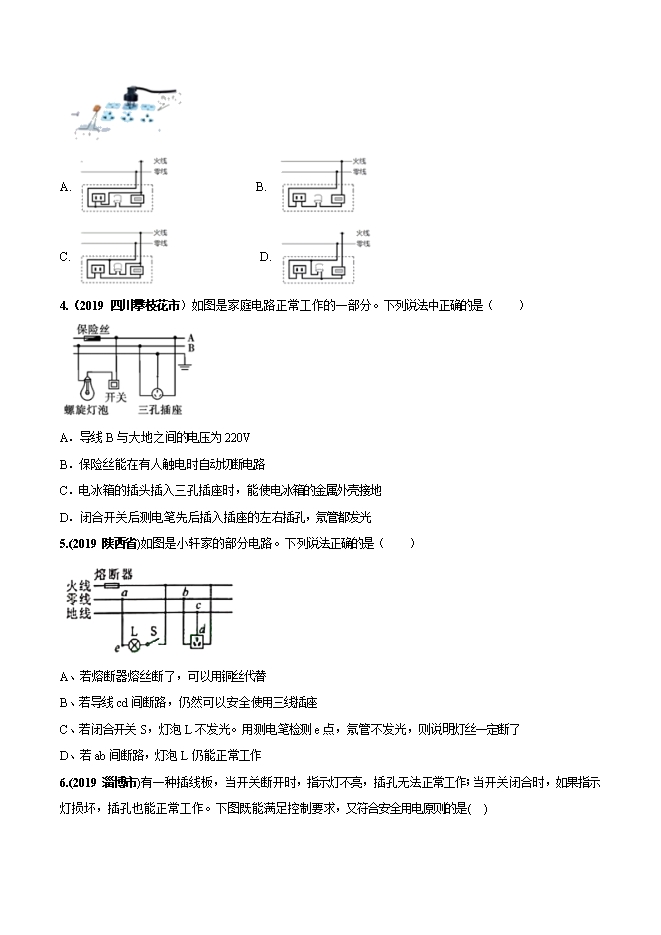

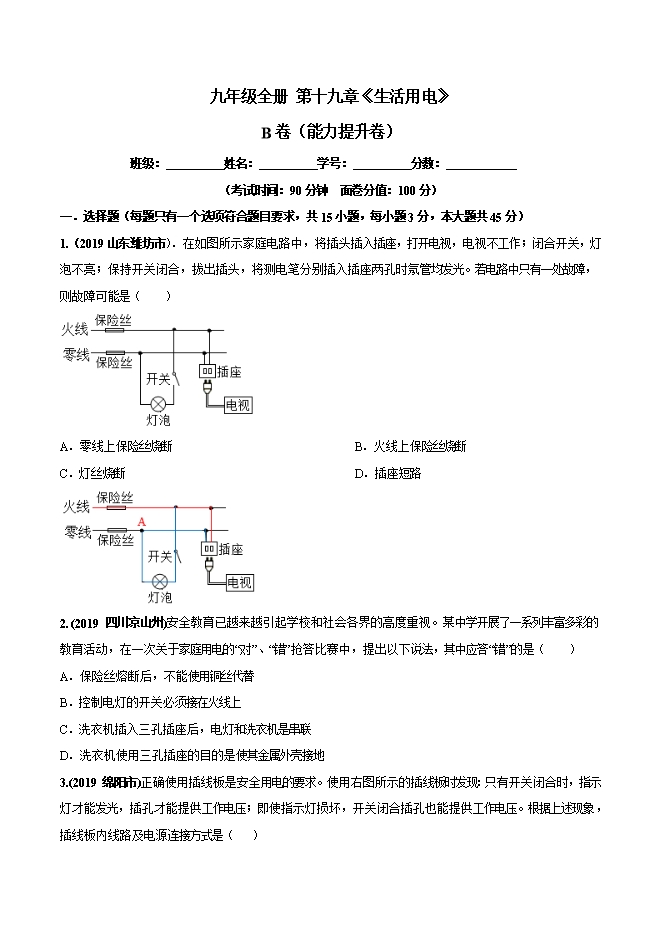

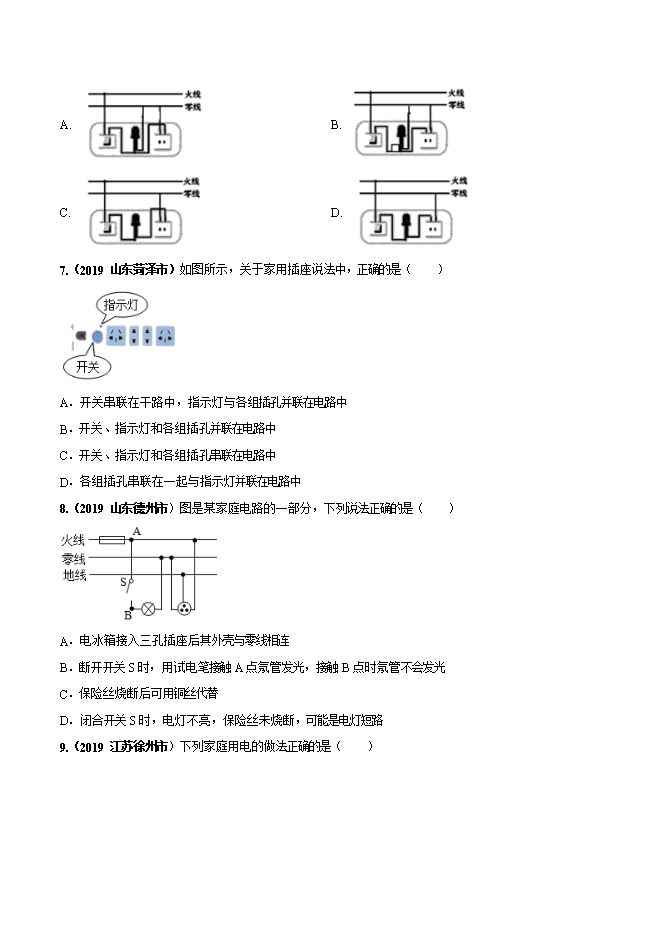

【内容简介】一．选择题（每题只有一个选项符合题目要求，共15小题，每小题3分，本大题共45分）1.（2019山东潍坊市）．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　）A．零线上保险丝烧断                                                       B．火线上保险丝烧断C．灯丝烧断                                                                     D．插座短路2. (2019 四川凉山州)安全教育已越来越引起学校和社会各界的高度重视。某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“错”的是（　　）A．保险丝熔断后，不能使用铜丝代替     B．控制电灯的开关必须接在火线上C．洗衣机插入三孔插座后，电灯和洗衣机是串联D．洗衣机使用三孔插座的目的是使其金属外壳接地3.(2019 绵阳市)正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（   ）A.                B. C.                D. 4.（2019 四川攀枝花市）如图是家庭电路正常工作的一部分。下列说法中正确的是（　　）A．导线B与大地之间的电压为220V      B．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光5.(2019 陕西省)如图是小轩家的部分电路。下列说法正确的是（    ）A、若熔断器熔丝断了，可以用铜丝代替   B、若导线cd间断路，仍然可以安全使用三线插座C、若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了D、若ab间断路，灯泡L仍能正常工作6.(2019 淄博市)有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下图既能满足控制要求，又符合安全用电原则的是(  )
