2019年中考物理真题分类汇编(六)——21.传感器型动态电路专题(word版含答案)

ID:120160 2019年10月18日 资料纠错 有奖上传 收藏

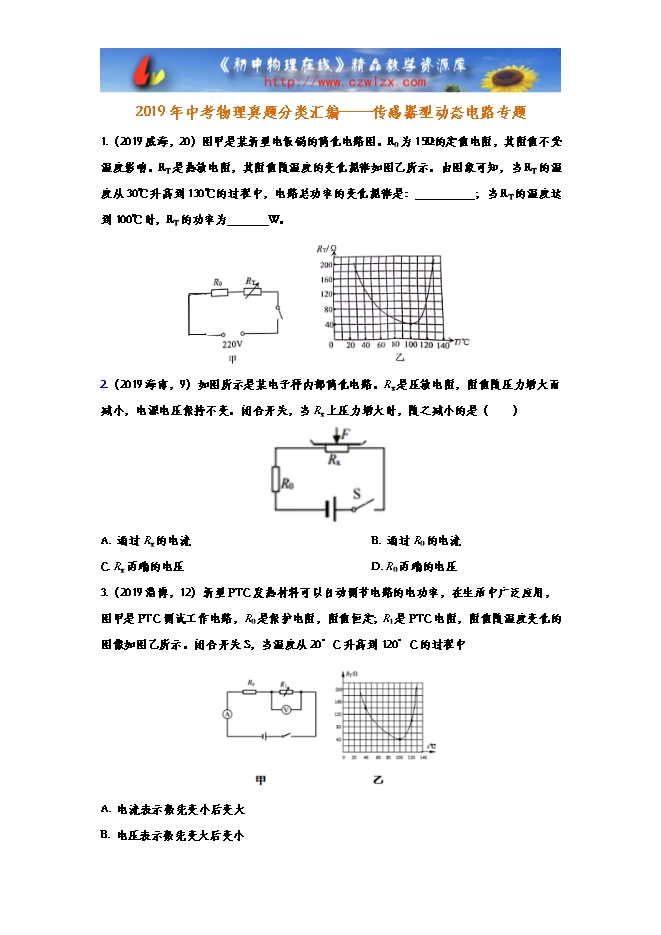

【内容简介】1.(2019威海,20)图甲是某新型电饭锅的简化电路图。R0为15Ω的定值电阻,其阻值不受温度影响。RT是热敏电阻,其阻值随温度的变化规律如图乙所示。由图象可知,当RT的温度从30℃升高到130℃的过程中,电路总功率的变化规律是:        ;当RT的温度达到100℃时,RT的功率为     W。2.(2019海南,9)如图所示是某电子秤内部简化电路。Rx是压敏电阻,阻值随压力增大而减小,电源电压保持不变。闭合开关,当Rx上压力增大时,随之减小的是(  )A. 通过Rx的电流                                          B. 通过R0的电流C. Rx两端的电压                                           D. R0两端的电压3.(2019淄博,12)新型PTC发热材料可以自动调节电路的电功率,在生活中广泛应用,图甲是PTC调试工作电路,R0是保护电阻,阻值恒定;R1是PTC电阻,阻值随温度变化的图像如图乙所示。闭合开关S,当温度从20°C升高到120°C的过程中
