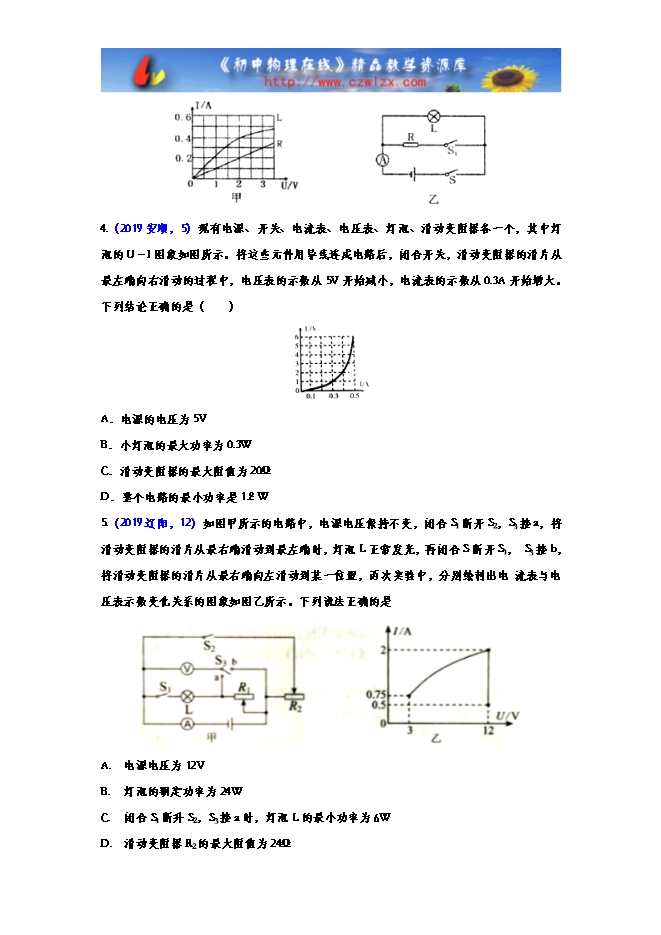

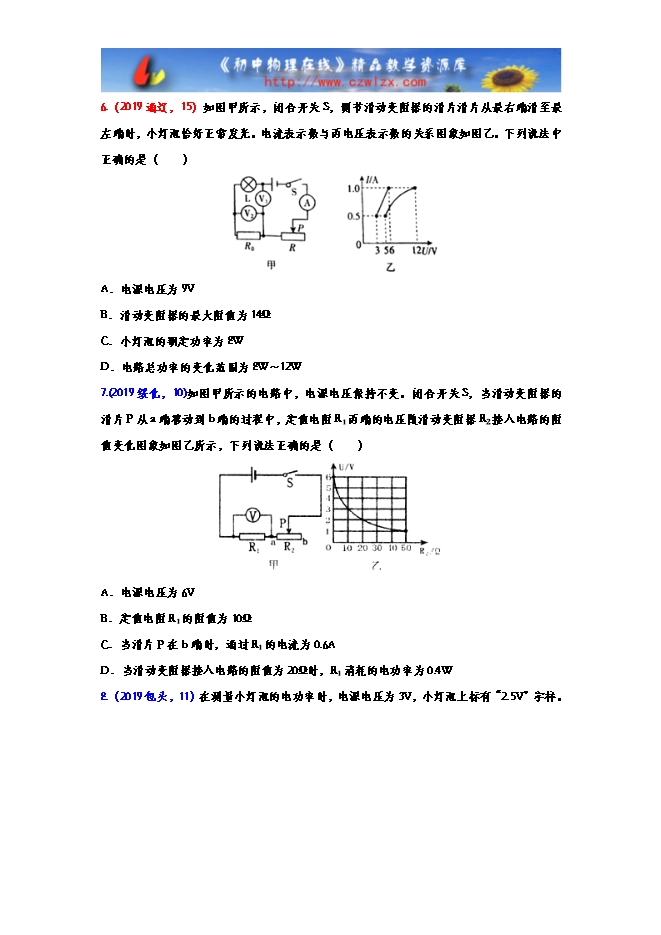

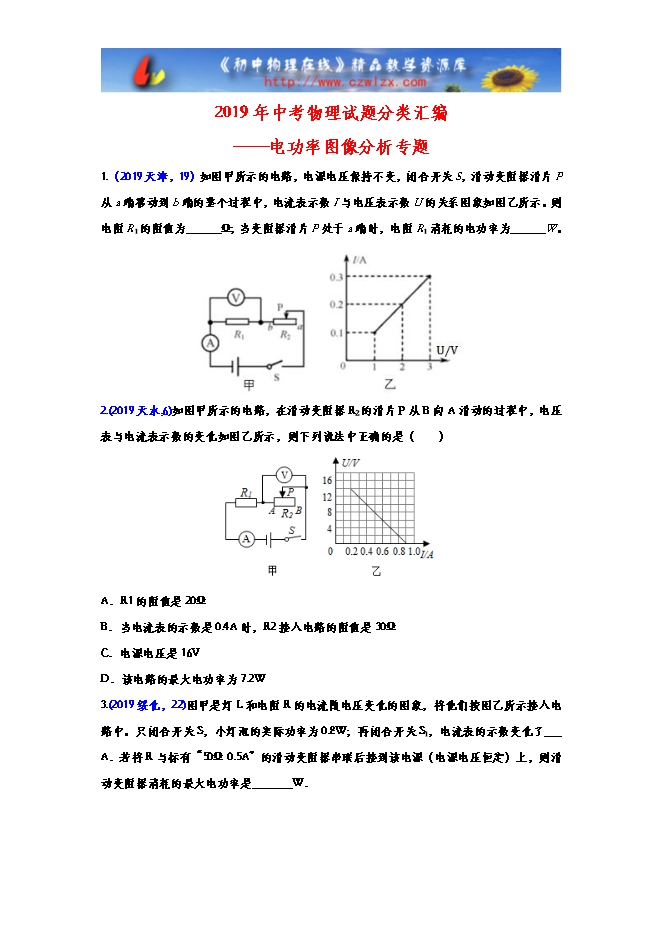

【内容简介】3.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了　   　A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是　   　W．4.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。下列结论正确的是（　　）A．电源的电压为5V B．小灯泡的最大功率为0.3W      C．滑动变阻器的最大阻值为20Ω D．整个电路的最小功率是1.8 W5.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b， 将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电 流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是
