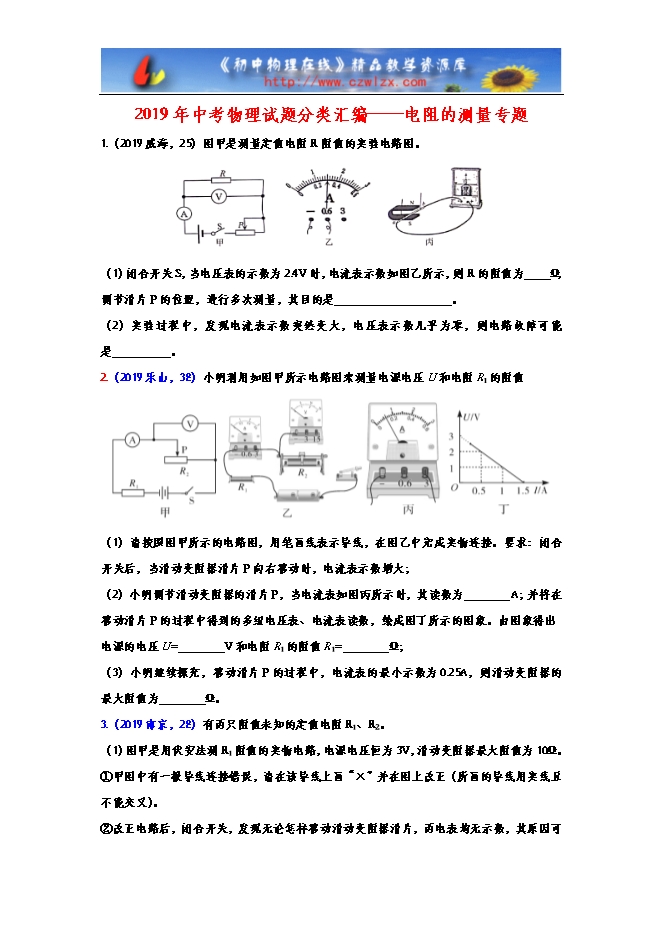

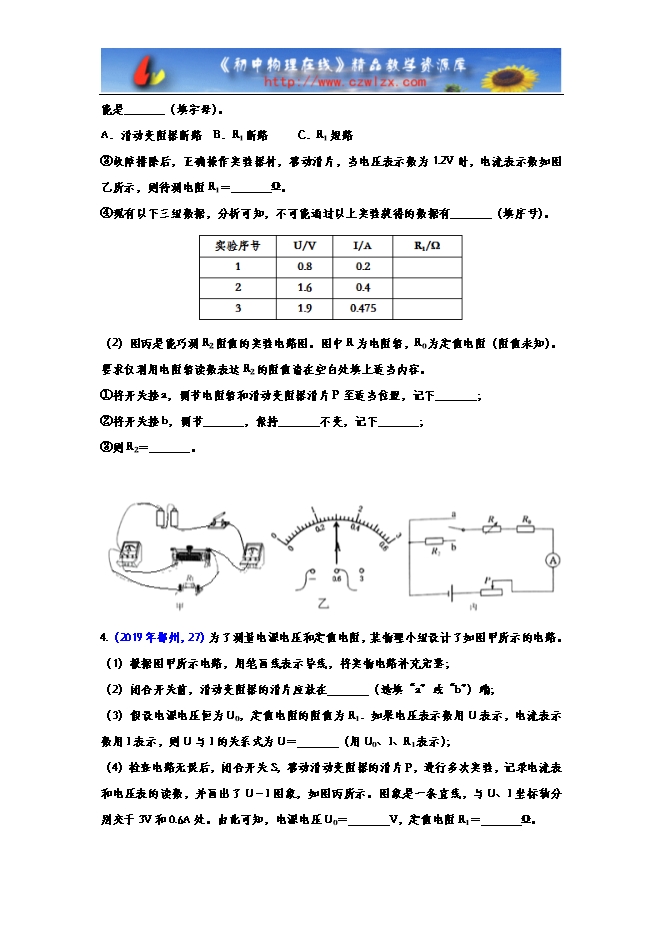

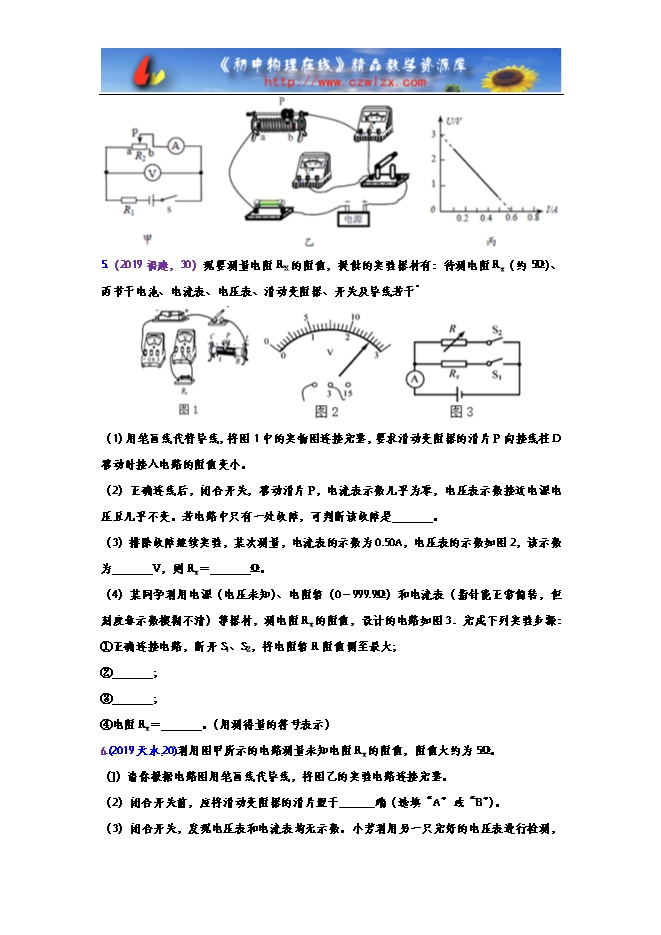

【内容简介】1.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为　 　Ω；调节滑片P的位置，进行多次测量，其目的是　                　。（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是　      　。2.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值（1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；（2）小明调节滑动变阻器的滑片P，当电流表如图丙所示时，其读数为        A；并将在移动滑片P的过程中得到的多组电压表、电流表读数，绘成图丁所示的图象。由图象得出电源的电压U=        V和电阻R1的阻值R1=        Ω；（3）小明继续探究，移动滑片P的过程中，电流表的最小示数为0.25A，则滑动变阻器的最大阻值为        Ω。3.（2019南京，28）有两只阻值未知的定值电阻R1、R2。（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
