2019年中考物理试题分类汇编(五)——43电流与电压、电阻的关系专题（word版含答案）

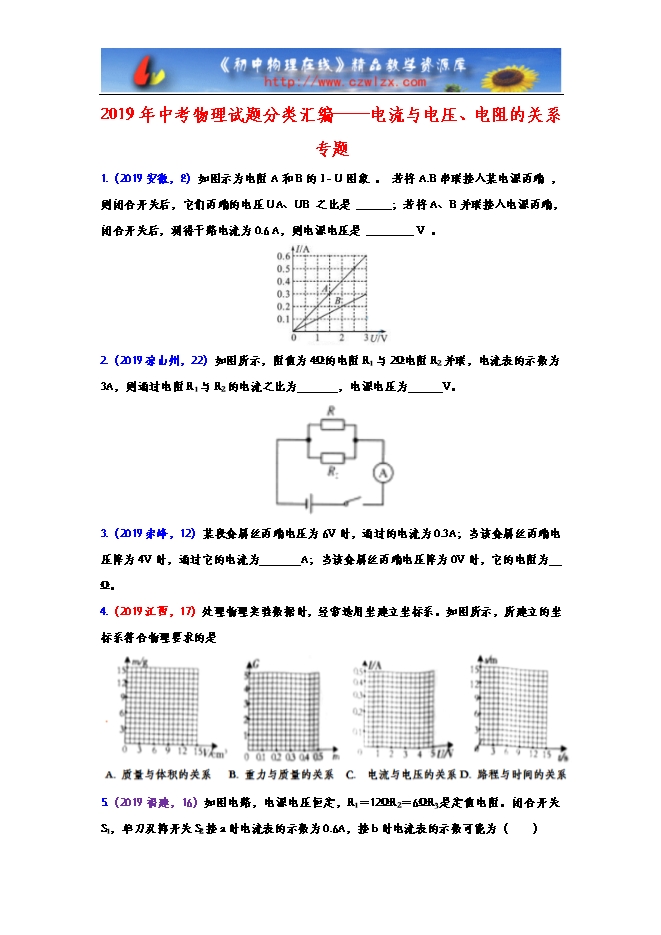

【内容简介】1.（2019安徽，8）如图示为电阻A和B的I - U图象 。 若将A.B串联接入某电源两端 ，则闭合开关后，它们两端的电压UA、UB 之比是 ______；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 ________ V 。2.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为 ，电源电压为 V。3.（2019赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为 A；当该金属丝两端电压降为0V时，它的电阻为 Ω。4.（2019江西，17）处理物理实验数据时，经常选用坐建立坐标系。如图所示，所建立的坐标系符合物理要求的是5.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
部分内容预览
只能预览部分内容，查看全部内容需要下载哦~
