2019年中考物理试题分类汇编(五)——37串并联电路中的电流规律(word版含答案)
【内容简介】1.(2019北部湾,7)如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.1A,电流表A2的示数是0.3A,则电流表A的示数是( )A.0.1A B.0.2A C.0.3A D.0.4A2.(2019广安,5)如图所示,开关S闭合时,灯泡L1、L2组成并联电路的是( )3.(2019北海,7)如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.1A,电流表A2的示数是0.3A,则电流表A的示数是( )A.0.1A B.0.2A C.0.3A D.0.4A4.(2019巴中,24)如图所示的电路中,要使R1、R2串联,应闭合的开关是 ;要使R1、R2并联,应闭合的开关是 ,(选填“S1”、“S2”、“S3”);该电路中干电池供电时将 能转化为电能。5.(2019 青岛,11).利用如图电路探究串联电路的规律,下列做法正确的是 A.分别把开关改接到 a、b、c 处,可以探究开关位置的改变对用电器控制作用的影响B.分别将电流表串联在 a、b、c 处,可以探究电路中各处电流的关系C.分别将电压表串联在 a、b、c 处,可以探究电路中各用电器两端电压与电源两端电压的关系D.为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进行多次实验6.(2019聊城,)在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯,下面四幅图中能够满足要求的是(其中A中的S1及C中的S1,S2为单刀双掷开关)( )
部分内容预览

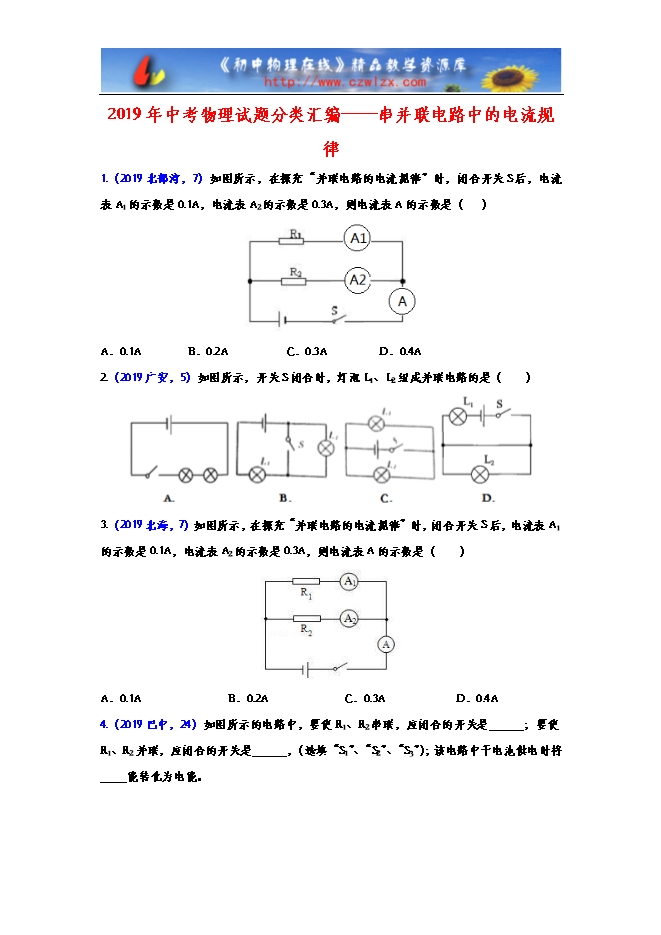

![](/OfficeDocSource/UploadFiles/sj/2019/10/a39ca033201eed2d_imgsview/a39ca033201eed2d_1.jpg)

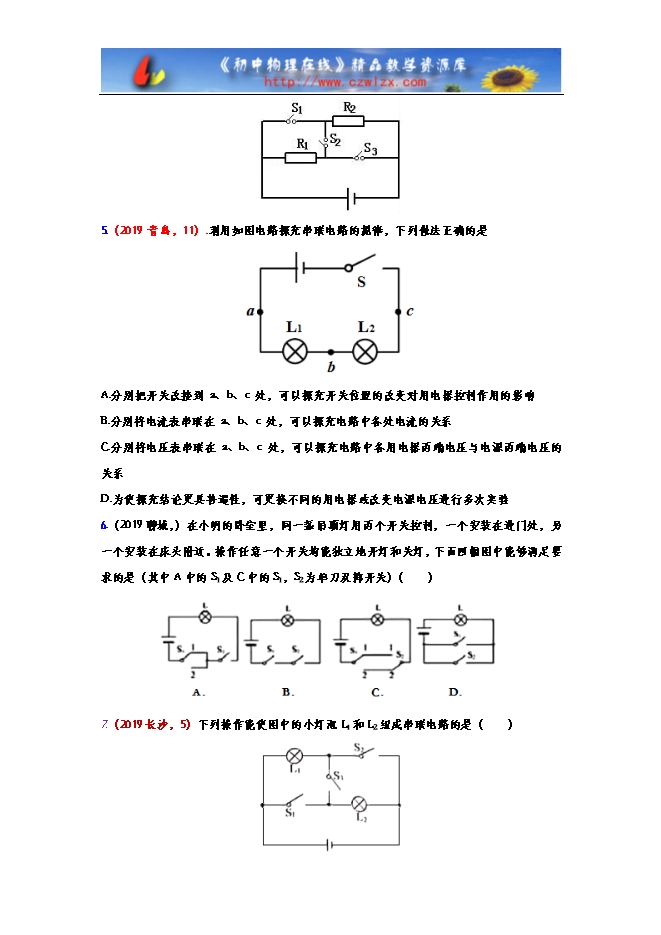

![](/OfficeDocSource/UploadFiles/sj/2019/10/a39ca033201eed2d_imgsview/a39ca033201eed2d_2.jpg)

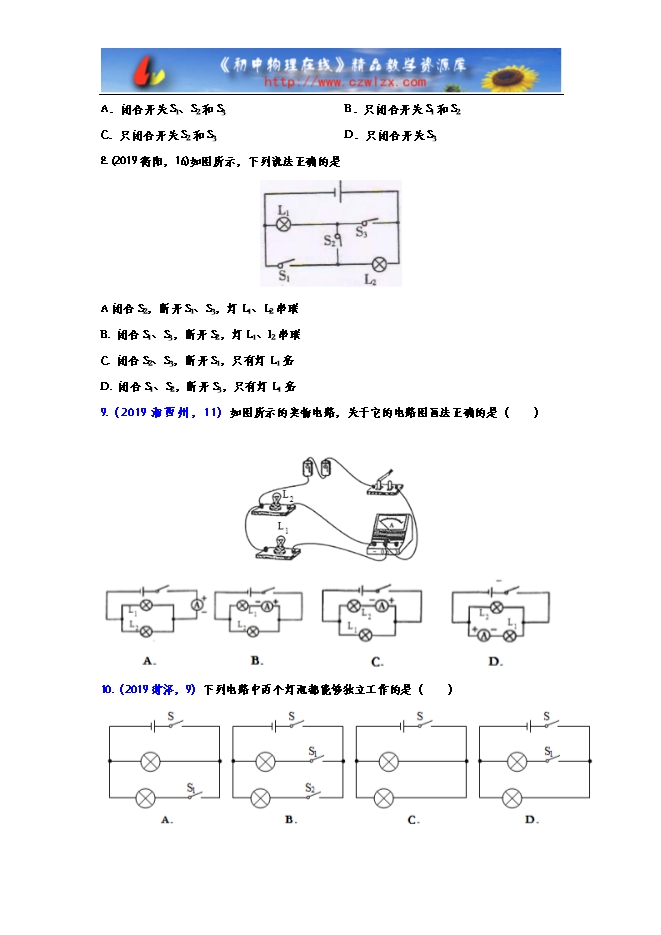

![](/OfficeDocSource/UploadFiles/sj/2019/10/a39ca033201eed2d_imgsview/a39ca033201eed2d_3.jpg)
只能预览部分内容,查看全部内容需要下载哦~
