2019年中考物理试题分类汇编(第03期):欧姆定律专题2

ID:117426 2019年07月22日 资料纠错 有奖上传 收藏

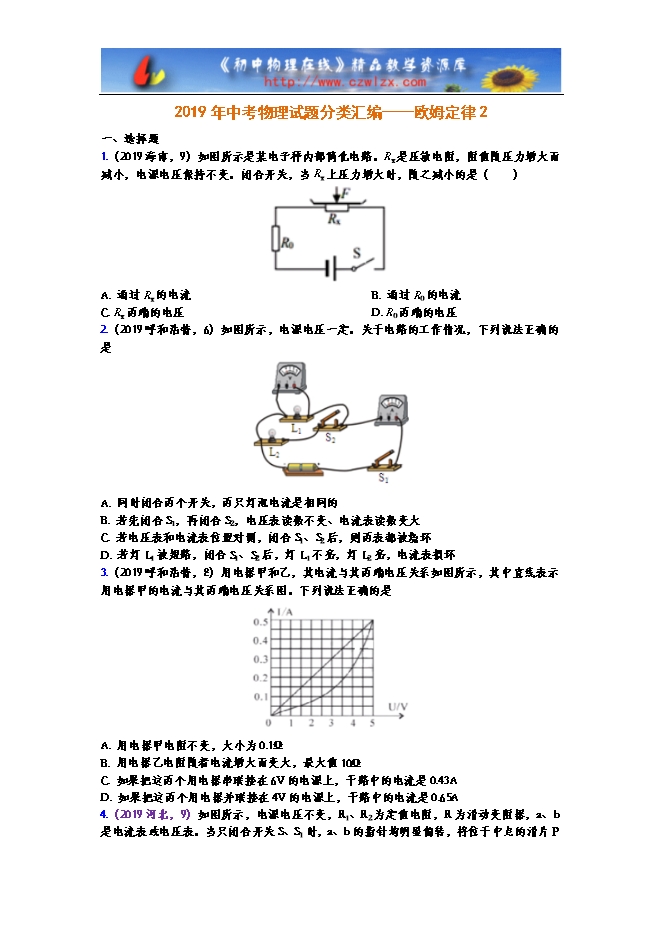

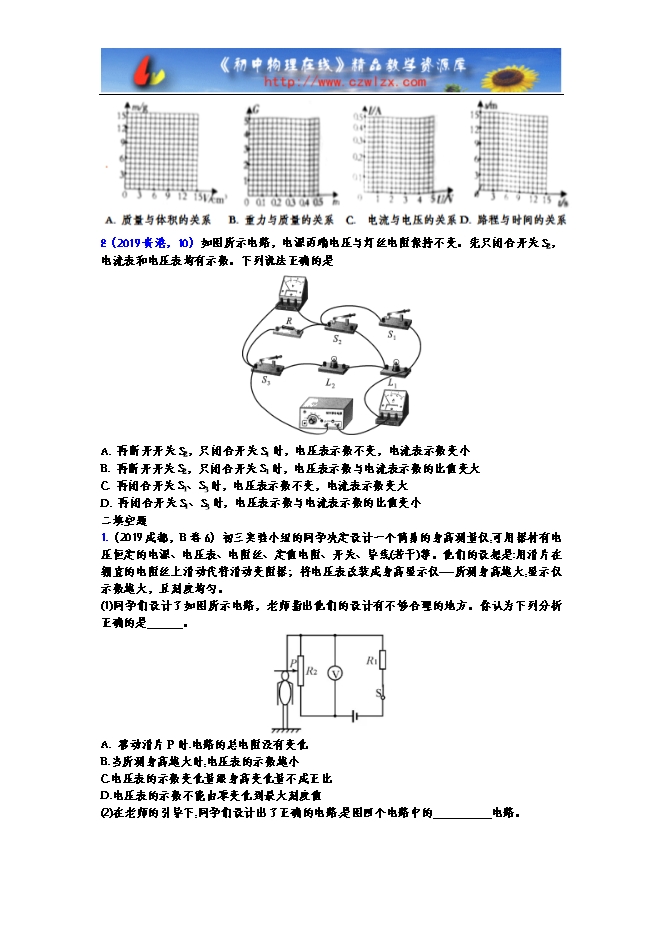

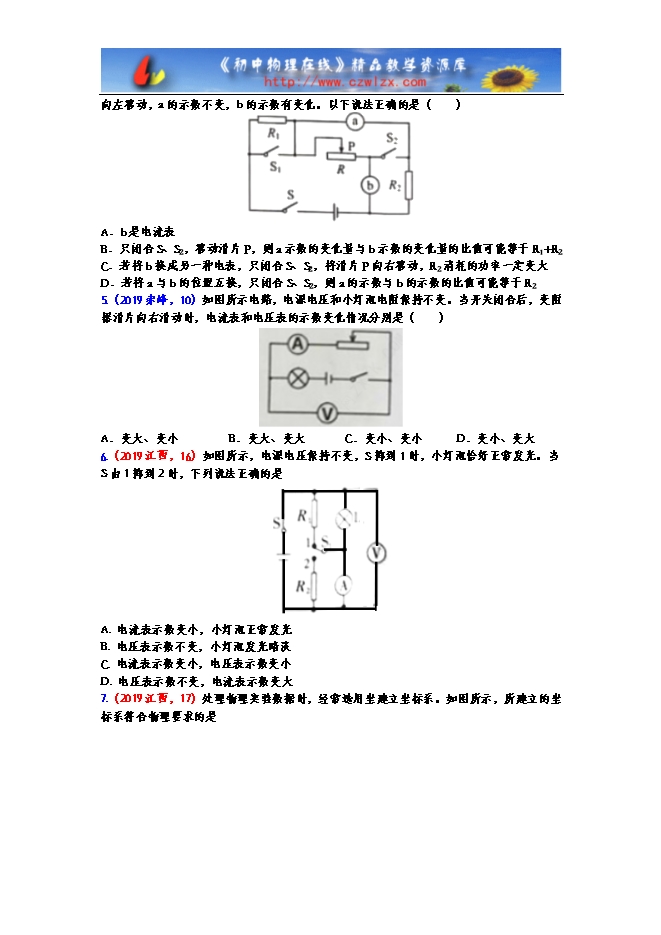

【内容简介】 一、选择题 1. (2019海南,9)如图所示是某电子秤内部简化电路。Rx是压敏电阻,阻值随压力增大而减小,电源电压保持不变。闭合开关,当Rx上压力增大时,随之减小的是(  ) A. 通过Rx的电流                                          B. 通过R0的电流 C. Rx 两端的电压                                           D. R0两端的电压 【答案】C 2. (2019呼和浩特,6)如图所示,电源电压一定。关于电路的工作情况,下列说法正确的是 A. 同时闭合两个开关,两只灯泡电流是相同的 B. 若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大 C. 若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏 D. 若灯L1被短路,闭合S1、S2后,灯L1不亮,灯L2亮,电流表损坏 【答案】B 3. (2019呼和浩特,8)用电器甲和乙,其电流与其两端电压关系如图所示,其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是 A. 用电器甲电阻不变,大小为0.1Ω B. 用电器乙电阻随着电流增大而变大,最大值10Ω C. 如果把这两个用电器串联接在6V的电源上,干路中的电流是0.43A D. 如果把这两个用电器并联接在4V的电源上,干路中的电流是0.65A 【答案】D 4. (2019河北,9) 如图所示,电源电压不变,R1、R2为定值电阻,R为滑动变阻器,a、b是电流表或电压表。当只闭合开关S、S1时,a、b的指针均明显偏转,将位于中点的滑片P向左移动,a的示数不变,b的示数有变化。以下说法正确的是(  ) A .b是电流表   B .只闭合S、S2,移动滑片P,则a示数的变化量与b示数的变化量的比值可能等于R1+R2 C .若将b换成另一种电表,只闭合S、S2,将滑片P向右移动,R2消耗的功率一定变大 D .若将a与b的位置互换,只闭合S、S2,则a的示数与b的示数的比值可能等于R2 【答案】AD。 5. (2019赤峰,10) 如图所示电路,电源电压和小灯泡电阻保持不变。当开关闭合后,变阻器滑片向右滑动时,电流表和电压表的示数变化情况分别是(  ) A .变大、变小          B.变大、变大        C.变小、变小       D.变小、变大 【答案】D。 6. (2019江西,16) 如图所示,电源电压保持不变,S掷到1时,小灯泡恰好正常发光。当S由1掷到2时,下列说法正确的是 A. 电流表示数变小,小灯泡正常发光 B. 电压表示数不变,小灯泡发光暗淡 C. 电流表示数变小,电压表示数变小 D. 电压表示数不变,电流表示数变大 【答案】A 7. (2019江西,17) 处理物理实验数据时,经常选用坐建立坐标系。如图所示,所建立的坐标系符合物理要求的是 【答案】AD 8 (2019贵港,10) 如图所示电路,电源两端电压与灯丝电阻保持不变。先只闭合开关S2,电流表和电压表均有示数。下列说法正确的是 A. 再断开开关S2,只闭合开关S1时,电压表示数不变,电流表示数变小 B. 再断开开关S2,只闭合开关S1时,电压表示数与电流表示数的比值变大 C. 再闭合开关S1、S3时,电压表示数不变,电流表示数变大 D. 再闭合开关S1、S3时,电压表示数与电流表示数的比值变小 【答案】D 二填空题 1. (2019成都,B卷6)初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器;将电压表改装成身高显示仪----所测身高越大,显示仪示数越大,且刻度均匀。 (1) 同学们设计了如图所示电路,老师指出他们的设计有不够合理的地方。你认为下列分析正确的是      。 A.  移动滑片P时.电路的总电阻没有变化        B. 当所测身高越大时,电压表的示数越小 C. 电压表的示数变化量跟身高变化量不成正比   D. 电压表的示数不能由零变化到最大刻度值 (2) 在老师的引导下,同学们设计出了正确的电路.是图四个电路中的          电路。 (3) 确定正确的电路设计方案后,小组成员开始对器材的参数进行选择。他们采用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0~3V的电压表。为了让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻R1的阻值应该为     Ω。 (4) 利用选定的器材.小组同学连接好了测量电路。对身高为160cm的小曾进行测量时,电压表的示数为1.5V;对小杨进行测量时,电压表的示数为1.2V,则小杨的身高为        cm。 【答案】(1)C;(2)丁;(3)120Ω;(4)152cm 2. (2019昆明,15) 如图甲所示的电路中,电源电压为9V保持不变,G为灵敏电流计,其内电阻为Rg保持不变:R为热敏电阻,其电阻与温度的关系如图乙所示。闭合开关,当热敏电阻所在的环境温度等于20℃时,电流计的示数是2mA。则当电流计的示数是9mA时,热敏电阻的阻值是________Ω,它所在的环境温度是________℃。

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
