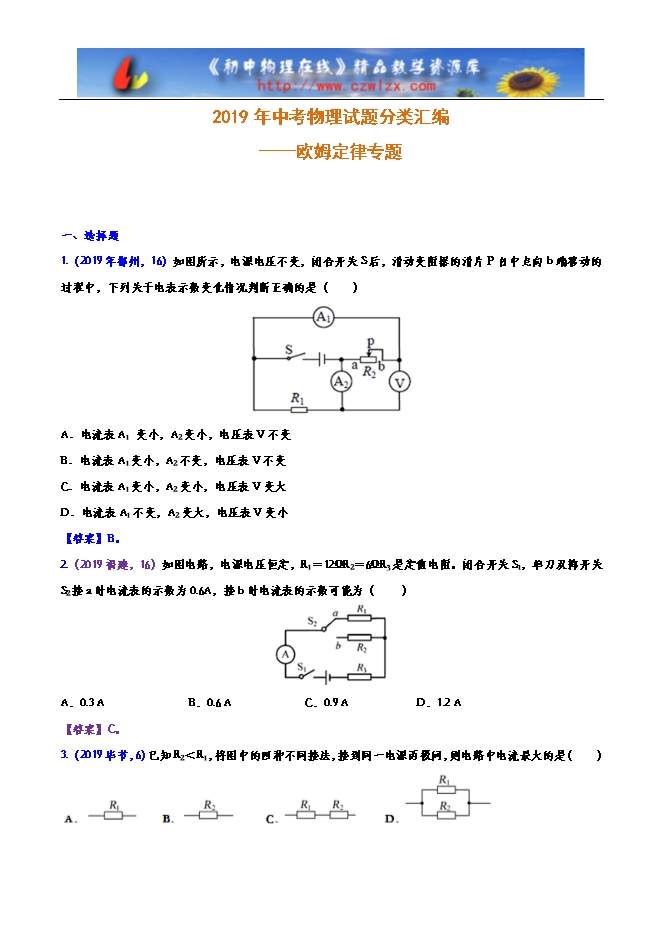

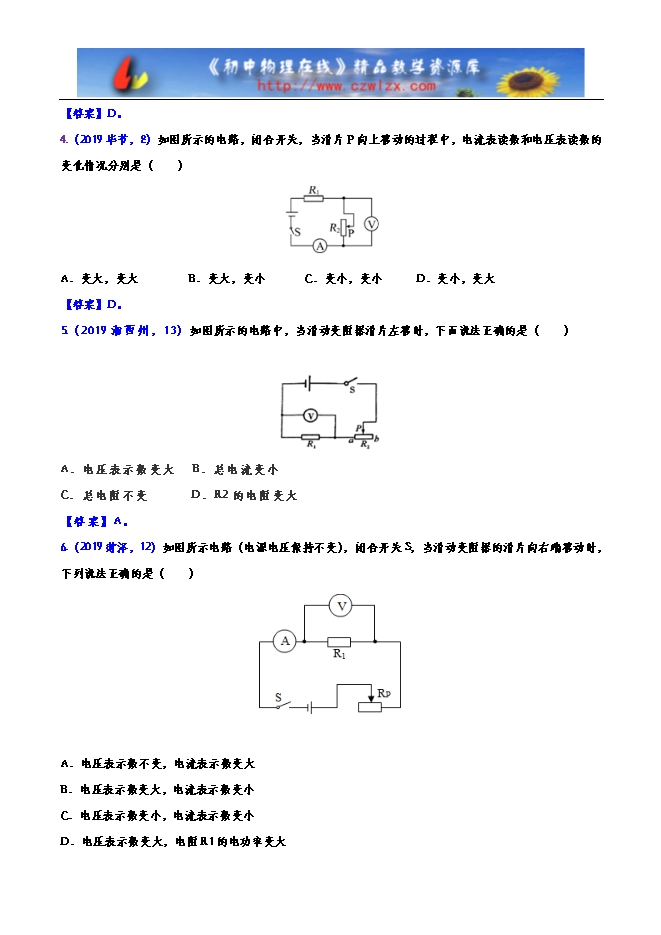

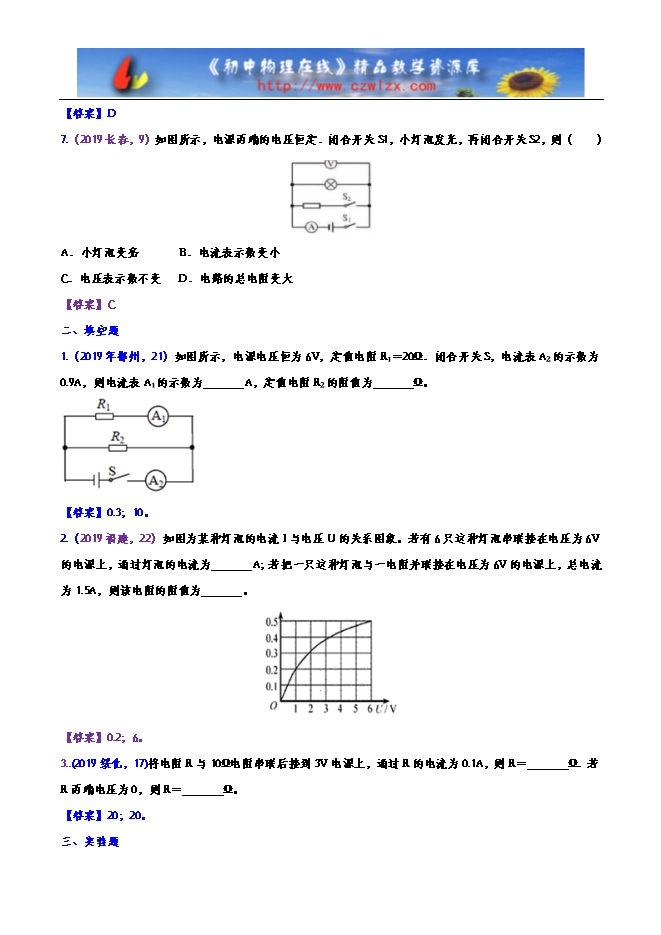

【内容简介】 一、 选择题 1. （2019年郴州，16） 如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（　　） A ．电流表A1 变小，A2变小，电压表V不变  B ．电流表A1变小，A2不变，电压表V不变   C ．电流表A1变小，A2变小，电压表V变大   D ．电流表A1不变，A2变大，电压表V变小 【答案】B。 2. （2019福建，16） 如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（　 　） A ．0.3 A                  B．0.6 A                C．0.9 A               D．1.2 A 【答案】C。 3. （2019毕节，6） 已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（　　） 【答案】D。 4. （2019毕节，8） 如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（　　） A ．变大，变大          B．变大，变小        C．变小，变小       D．变小，变大 【答案】D。 5. （2019湘西州，13） 如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（　　）   A ．电压表示数变大     B．总电流变小 C ．总电阻不变          D．R2的电阻变大 【答案】A。 6. （2019菏泽，12） 如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）   A ．电压表示数不变，电流表示数变大 B ．电压表示数变大，电流表示数变小 C ．电压表示数变小，电流表示数变小 D ．电压表示数变大，电阻R1的电功率变大 【答案】D 7. （2019长春，9） 如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（　　） A． 小灯泡变亮       B．电流表示数变小 C ．电压表示数不变   D．电路的总电阻变大 【答案】C 二、 填空题 1. （2019年郴州，21） 如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　   　A，定值电阻R2的阻值为　   　Ω。 【答案】0.3；10。 2. （ 2019 福建，22） 如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为　   　A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为　   　。 【答案】0.2；6。 3.. (2019 绥化，17) 将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝　   　Ω．若R两端电压为0，则R＝　   　Ω。 【答案】20；20。 三、实验题 1. （2019北部湾，27） 小明用图16的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5V。 （1）连接电路时，开关应_________。 （2）请在图16中用笔画线代替导线，完成剩余部分的电路连接（要求：滑片向左移动时，灯变亮）。 （3）正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡________（选填“短路”或“断路”）。 （4）排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图17所示，此时电路中的电流为_______A，小灯泡的电阻为________Ω。 （5）小明还设计了如图18所示的电路，测出了另一小灯泡的额定功率。已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额。请将以下实验步骤补充完整： ①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额。 ②接着_____________________________________________。 ③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2。 ④写出小灯泡额定功率的表达式：P=__________。（用R0、I额、I1、I2表示） 【答案】（1）断开  （2） （3）断路  （4）0.3  15  （5）②只闭合开关S、S2，调节R2使电流表的电流为I额   ④ 2. （2019年郴州，27） 为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。 （1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整；
