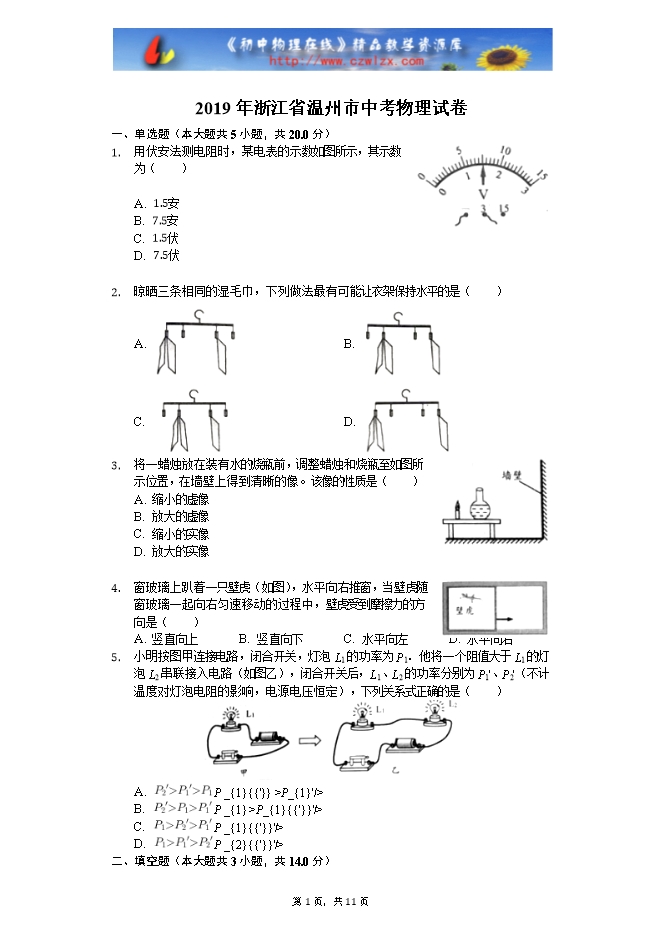

【内容简介】一、单选题（本大题共5小题，共20.0分） 1.         用伏安法测电阻时，某电表的示数如图所示，其示数为（　　） A. 安 B. 安 C. 伏 D. 伏     2.         晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是（　　） A.                                            B. C.                                               D. 3.         将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（　　） A. 缩小的虚像 B. 放大的虚像 C. 缩小的实像 D. 放大的实像     4.         窗玻璃上趴着一只壁虎（如图），水平向右推窗，当壁虎随窗玻璃一起向右匀速移动的过程中，壁虎受到摩擦力的方向是（　　） A. 竖直向上                B. 竖直向下                C. 水平向左                D. 水平向右 5.         小明按图甲连接电路，闭合开关，灯泡L1的功率为P1．他将一个阻值大于L1的灯泡L2串联接入电路（如图乙），闭合开关后，L1、L2的功率分别为P1'、P2'（不计温度对灯泡电阻的影响，电源电压恒定），下列关系式正确的是（　　） A. P _{1}{{'}} >P_{1}'/> B. P _{1} >P_{1}{{'}}'/> C. P _{1}{{'}}'/> D. P _{2}{{'}}'/> 二、填空题（本大题共3小题，共14.0分） 6.         小明制作了一个如图所示的简易气压计。将橡皮膜平铺在敞口容器上，并用胶带绑紧。检查气密性后，将吸管的A端粘在橡皮膜中心，B端靠近卡纸的M处。外界气压的变化会引起橡皮膜凹凸程度的变化，从而使吸管绕O点转动，指示气压大小变化。（外界气温的变化对容器内气压的影响极小） （1）检查气密性时，将绑有橡皮膜的容器浸没在水中，轻压橡皮膜，如果观察到______，则气密性不好。 （2）小明将该气压计从甲地带到乙地，发现吸管B端的指向从M处变为N处。则甲、乙两地气压较大的是______。 7.         为了解火箭升空过程中的相关运动状况，兴趣小组制作了一模型火箭，重为8牛（不包含燃料），发射后获取模型火箭的飞行高度与时间的关系，如图所示。 （1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有______。 （2）图中标注的A、B、C三个位置中，模型火箭的重力势能最小的是______。 （3）模型火箭从最高点B下落到地面，重力做功的功率是______瓦。   8.         雾天能见度低，骑车易发生交通事故，要减速慢行。 （1）雾天，空气中会形成大量水珠。该过程发生的物态变化是______ （2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁，忽 略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是______。     三、实验探究题（本大题共4小题，共35.0分） 小明利用图甲电路研究电流与电压的关系，其中滑动变阻器最大阻值为500欧，定值电阻R0阻值为10欧，闭合开关，当滑片从最右端慢慢向左移动，发现最初电压表指针几乎不动，直到接近左端时电压表指针才开始有所偏转，继续左移，指针偏转角度迅速变大，即该滑动变阻器引起电压表示数发生明显变化的调节区域很小。本实验中，要使滑片每移动一段距离，都能引起电压表示数较为明显的变化，应选择怎样的滑动变阻器？小明用不同的电阻丝代替滑动变阻器，利用图乙进行如下实验：
