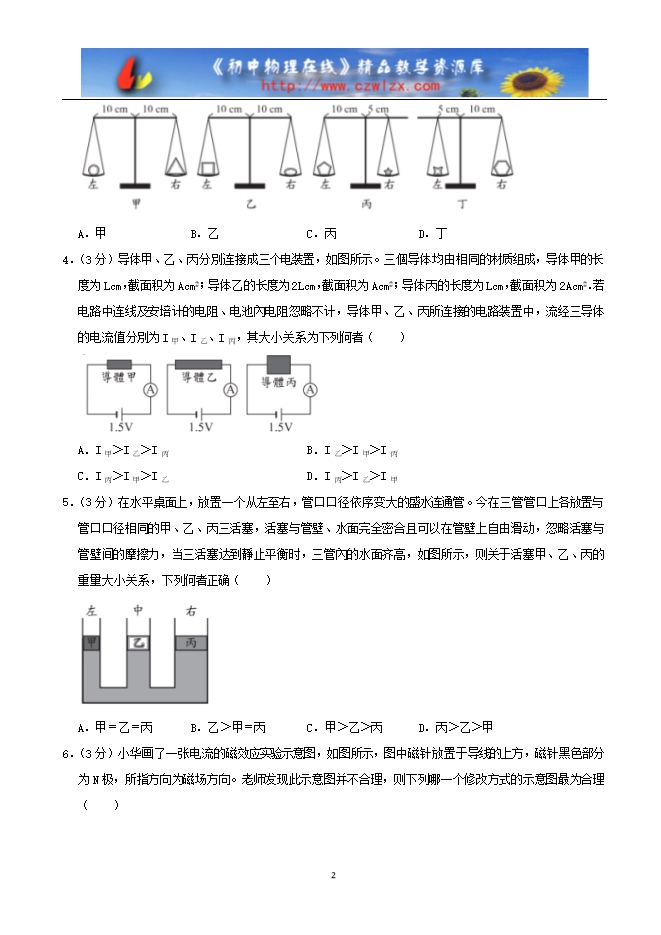

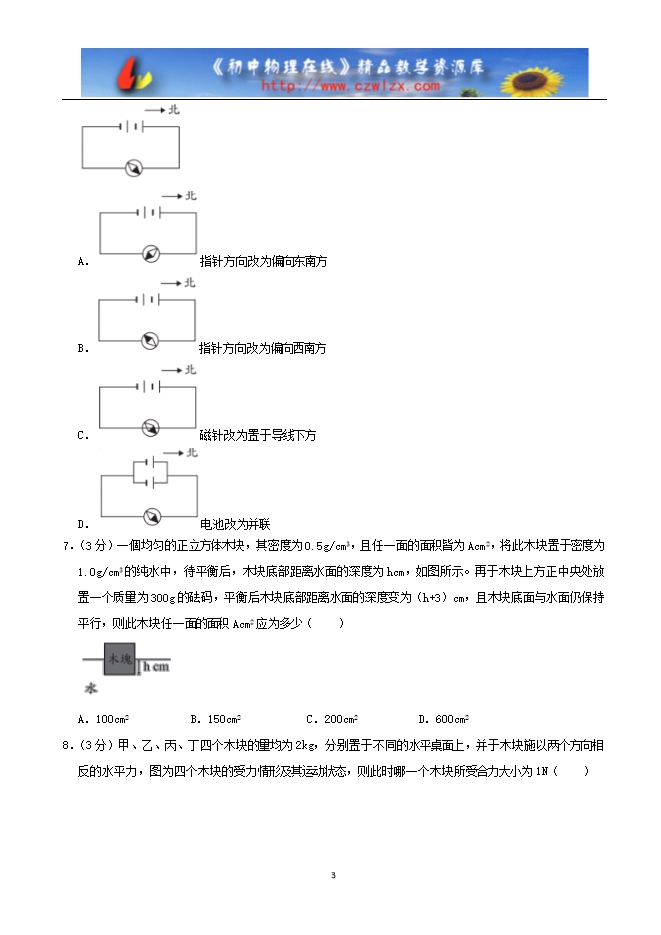

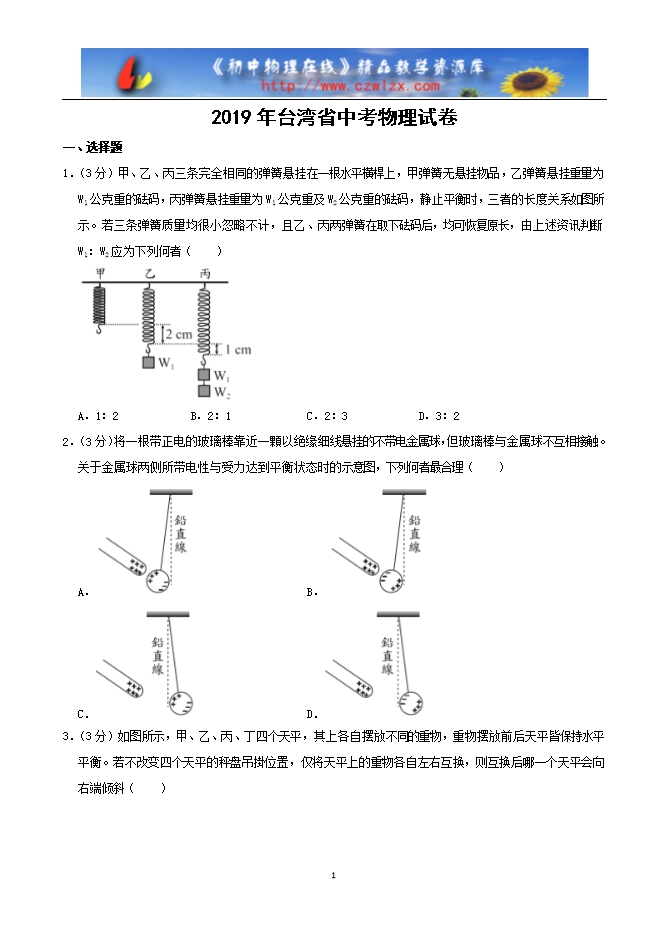

【内容简介】 一、选择题 1．（3分）甲、乙、丙三条完全相同的弹簧悬挂在一根水平横桿上，甲弹簧无悬挂物品，乙弹簧悬挂重量为W1公克重的砝码，丙弹簧悬挂重量为W1公克重及W2公克重的砝码，静止平衡时，三者的长度关系如图所示。若三条弹簧质量均很小忽略不计，且乙、丙两弹簧在取下砝码后，均可恢复原长，由上述资讯判断W1：W2应为下列何者（　　） A．1：2            B．2：1             C．2：3            D．3：2 2．（3分）将一根带正电的玻璃棒靠近一顆以绝缘细线悬挂的不带电金属球，但玻璃棒与金属球不互相接触。关于金属球两侧所带电性与受力达到平衡状态时的示意图，下列何者最合理（　　） A．                   B． C．                   D． 3．（3分）如图所示，甲、乙、丙、丁四个天平，其上各自摆放不同的重物，重物摆放前后天平皆保持水平平衡。若不改变四个天平的秤盘吊掛位置，仅将天平上的重物各自左右互换，则互换后哪一个天平会向右端倾斜（　　） A．甲              B．乙               C．丙              D．丁 4．（3分）导体甲、乙、丙分別连接成三个电装置，如图所示。三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm2；导体乙的长度为2Lcm，截面积为Acm2；导体丙的长度为Lcm，截面积为2Acm2．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分別为I甲、I乙、I丙，其大小关系为下列何者（　　） A．I甲＞I乙＞I丙                         B．I乙＞I甲＞I丙    C．I丙＞I甲＞I乙                         D．I丙＞I乙＞I甲 5．（3分）在水平桌面上，放置一个从左至右，管口口径依序变大的盛水连通管。今在三管管口上各放置与管口口径相同的甲、乙、丙三活塞，活塞与管壁、水面完全密合且可以在管壁上自由滑动，忽略活塞与管壁间的摩擦力，当三活塞达到靜止平衡时，三管內的水面齐高，如图所示，则关于活塞甲、乙、丙的重量大小关系，下列何者正确（　　） A．甲＝乙＝丙      B．乙＞甲＝丙       C．甲＞乙＞丙      D．丙＞乙＞甲 6．（3分）小华画了一张电流的磁效应实验示意图，如图所示，图中磁针放置于导线的上方，磁针黑色部分为N极，所指方向为磁场方向。老师发现此示意图并不合理，则下列哪一个修改方式的示意图最为合理（　　） A．指针方向改为偏向东南方   B．指针方向改为偏向西南方   C．磁针改为置于导线下方 D．电池改为并联 7．（3分）一個均匀的正立方体木块，其密度为0.5g/cm3，且任一面的面积皆为Acm2，将此木块置于密度为1.0g/cm3的纯水中，待平衡后，木块底部距离水面的深度为hcm，如图所示。再于木块上方正中央处放置一个质量为300g的砝码，平衡后木块底部距离水面的深度变为（h+3）cm，且木块底面与水面仍保持平行，则此木块任一面的面积Acm2应为多少（　　）
