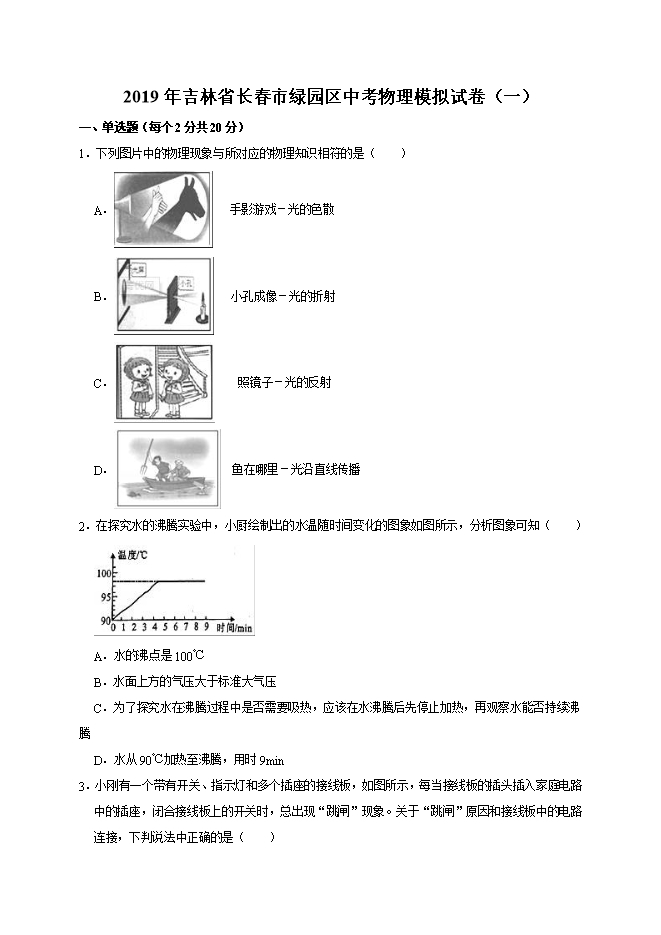

【内容简介】 一、单选题（每个 2 分共 20 分） 1．下列图片中的物理现象与所对应的物理知识相符的是（　　） A．   手影游戏﹣光的色散          B．   小孔成像﹣光的折射         C．    照镜子﹣光的反射  D．  鱼在哪里﹣光沿直线传播 【分析】①影子是由于光照射到不透明的物体形成的阴影部分，是由于光的直线传播形成的； ②光在传播的过程中遇到障碍，就会发生光的反射，平面镜成像的原理就是光的反射，我们能够看到不发光的物体也是由于光的反射； ③光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫做光的折射。 【解答】解：A、光被手遮挡后，在后边形成一个黑色的区域，叫做影子，即手影，是光的直线传播形成的。故A错误； B、小孔成像原理是光的直线传播。故B错误； C、照镜子，这是平面镜成像，利用的原理是光的反射。故C正确； D、看到水中的鱼是光的折射。故D错误； 故选：C。 【点评】本题涉及到的物理知识较多，告诉我们物理知识来源于生活，同时所学的知识要回到生活，真正体验到学习物理的乐趣。 2．在探究水的沸腾实验中，小厨绘制出的水温随时间变化的图象如图所示，分析图象可知（　　） A．水的沸点是100℃      B．水面上方的气压大于标准大气压     C．为了探究水在沸腾过程中是否需要吸热，应该在水沸腾后先停止加热，再观察水能否持续沸腾          D．水从90℃加热至沸腾，用时9min 【分析】（1）液体沸腾时，不断吸收热量，温度保持不变，这个不变的温度是液体的沸点； （2）1标准大气压下水的沸点是100℃．沸点跟气压有关，气压低，沸点低； （3）水沸腾的条件：到达沸点，继续吸热； （4）由图象知到达沸腾的时间。为了说明水沸腾过程中需要吸热，观察水能否继续沸腾即可得出结论。 【解答】解：A、由图象知水的沸点为98℃，故A错误； B、因为水的沸点为98℃，低于1标准大气压下水的沸点，所以水面上方的气压低于标准大气压，故B错误； C、为了探究水在沸腾过程中是否需要吸热，应该在水沸腾后先撤去酒精灯，停止加热，再观察水能否持续沸腾，故C正确； D、由图象可知，水从90℃加热至沸腾，用时4min多一点，故D错误。 故选：C。 【点评】此题是探究水的沸腾，主要考查了水的沸点的概念、水沸腾时的特点、沸点与气压的关系和沸腾的条件等知识的考查，对于这些知识和要理解然后记忆，才能长久记忆。 3．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（　　） A．“跳闸”的原因是接线板中的电路发生了断路     B．“跳闸”的原因是接线板中的电路发生了短路     C．接线板上的多个插座与指示灯串联          D．接线板上的开关与指示灯并联 【分析】当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路； 插座与指示灯是并联的；指示灯与开关是串联的。 【解答】解：A、B、“跳闸”的原因是接线板中的电路发生了短路，造成电路电流过大，而不是电路断路；故A错误；B正确； C、接线板上的多个插座与指示灯互不影响，所以它们是并联的；故C错误； D、接线板上的开关与指示灯应该是串联的；故D错误； 故选：B。 【点评】当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路，而断路是不会造成“跳闸”的。 4．将你的文具盒或直尺的一端抬起形成一个斜面，把你的橡皮放在斜面的顶端如图所示，改变斜面的倾角，由静止释放后的橡皮沿斜面下滑，对应橡皮的下滑过程，下列说法正确的是（　　） A．橡皮所受支持力做了功                                     B．橡皮的机械能增加了  C．橡皮所受的重力做了功                                     D．橡皮的动能不变 【分析】（1）做功的两个必要因素是：作用在物体上的力；物体在力的方向上移动一段距离； （2）运动中需要克服摩擦力做功，所以过程中机械能减小了； （3）由（1）判断分析； （4）质量不变，速度增大，动能增大。 【解答】解：A、因为没有在支持力方向上移动距离，所以橡皮所受支持力没有做功，故A错误； B、运动中需要克服摩擦力做功，所以过程中机械能减小了，故B错误； C、重力始终作用在橡皮上，并且在重力方向上移动了一段距离，符合做功条件，故重力做功了，故C正确； D、橡皮质量不变，速度增大，动能增大，故D错误。 故选：C。 【点评】此题考查学生对于功概念的理解和掌握。 5．在下列所示的四个图中，正确地表示出通电螺线管极性关系的是（　　） A．           B．             C．           D． 【分析】已知螺线管中电流方向，则由右手螺旋定则可知螺线管中正确的磁极方向。 【解答】解：A、用右手握住螺线管，四指应指向电流方向，则大拇指向右，即右侧为N极，故A错误； B、用右手握住螺线管，四指指向电流方向，则大拇指向左，即左侧为N极，故B错误； C、用右手握住螺线管，四指指向电流方向，则大拇指向右，则右侧为N极，故C错误； D、用右手握住螺线管，四指指向电流方向，则大拇指向右，则右侧为N极，故D正确； 故选：D。 【点评】本题为安培定则的直接应用，须熟练应用右手螺旋定则。
