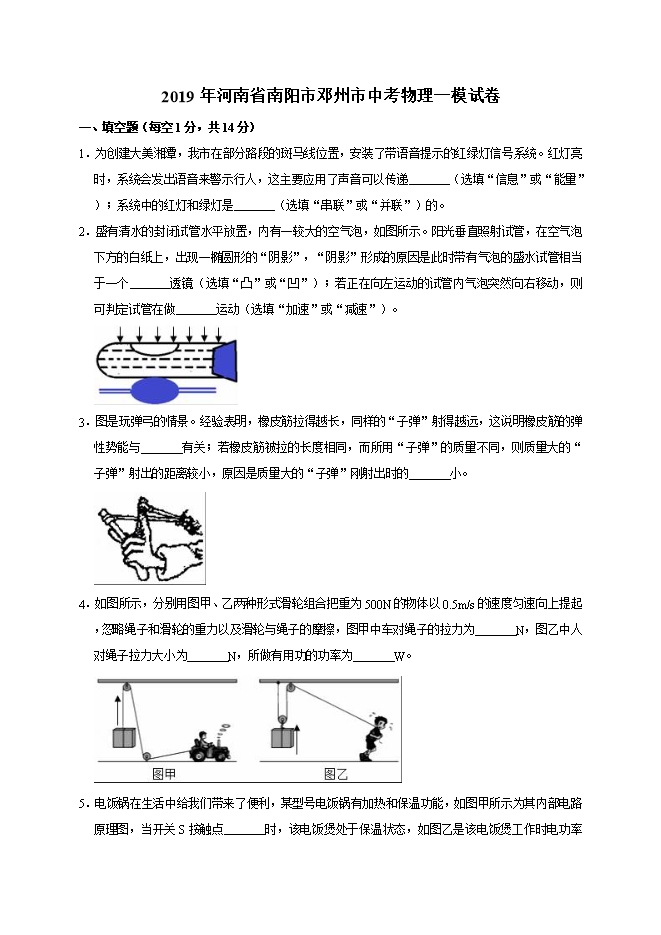

【内容简介】 一、填空题（每空 1 分，共 14 分） 1．为创建大美湘潭，我市在部分路段的斑马线位置，安装了带语音提示的红绿灯信号系统。红灯亮时，系统会发出语音来警示行人，这主要应用了声音可以传递　   　（选填“信息”或“能量”）；系统中的红灯和绿灯是　   　（选填“串联”或“并联”）的。 2．盛有清水的封闭试管水平放置，内有一较大的空气泡，如图所示。阳光垂直照射试管，在空气泡下方的白纸上，出现一椭圆形的“阴影”，“阴影”形成的原因是此时带有气泡的盛水试管相当于一个　   　透镜（选填“凸”或“凹”）；若正在向左运动的试管内气泡突然向右移动，则可判定试管在做　   　运动（选填“加速”或“减速”）。 3．图是玩弹弓的情景。经验表明，橡皮筋拉得越长，同样的“子弹”射得越远，这说明橡皮筋的弹性势能与　   　有关；若橡皮筋被拉的长度相同，而所用“子弹”的质量不同，则质量大的“子弹”射出的距离较小，原因是质量大的“子弹”刚射出时的　   　小。 4．如图所示，分别用图甲、乙两种形式滑轮组合把重为500N的物体以0.5m/s的速度匀速向上提起，忽略绳子和滑轮的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为　   　N，图乙中人对绳子拉力大小为　   　N，所做有用功的功率为　   　W。 5．电饭锅在生活中给我们带来了便利，某型号电饭锅有加热和保温功能，如图甲所示为其内部电路原理图，当开关S按触点　   　时，该电饭煲处于保温状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积可以表示的物理量是　   　，其大小为　   　。 6．民航客机在飞行过程中，飞行高度可达10km左右，在这种情况下，飞机外部的气压将降至26～28kPa．为了维持座舱内的气压与地面大气压接近，需要压缩机不断地将外界空气压入座舱内，在这一压缩过程中，空气温度　   　（选填“升高”、“降低”或“不变”），其原因是　   　。 二、选择题（本题 8 小题，每题 2 分，共 16 分．第 7-12 题，每小题 2 分，每小题只有一个选项符合要求．第 13-14 题每小题 2 分，每小题有两个选项符合题目要求，全部选对得 2 分，只选一个且选对的得 1 分，有选错的得 0 分．） 7．下列说法正确的是（　　） A．“光年”是时间单位         B．太阳是宇宙的中心     C．两个物体相互摩擦时，得到电子的物体带正电     D．在原子、分子和原子核中，尺度最小的是原子核 8．下列做法中符合安全用电要求的是（　　） A．用电器电线绝缘皮破损了仍继续使用     B．在未断开电源的情况下更换灯泡     C．在家庭电路中安装空气开关或保险丝     D．在高压线附近放风筝 9．如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（　　） A．图1中小磁针被铁棒吸引，说明铁棒本身具有磁性     B．图2中小磁针发生偏转，说明电流周围存在磁场 C．图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极         D．图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关 10．下列与物态变化相关的说法正确的是（　　） A．冬天人呼出的“白气”和露珠的形成原理相同     B．石蜡和冰的熔化一样，都吸热但温度保持不变     C．出汗时吹风扇感觉凉快，是因为风降低了室温     D．因为雪的形成过程中吸收热量，所以下雪时天气变冷 11．如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（　　） A．刀刃很薄可以增大压力     B．铡刀实质上是一种费力杠杆     C．甘蔗放在a点比b点更易被切断      D．手沿F1方向用力比沿F2方向更省力 12．在“探究影响电流热效应的因素”实验中。可通过观察玻璃管中煤油柱的高度变化来比较电阻丝产生热量的多少（如图）。以下研究中所采用方法与此相同的（　　） A．用水流类比电流来建立电流的概念         B．探究导体电阻大小与横截面积的关系时需保持材料和长度不变          C．用图象描述电流与电压的关系          D．根据小磁针的偏转情况判定电流周围是否存在磁场 13．如图，放在同一水平面上的甲、乙两个相同容器内盛有不同液体，现将同一物块分别放入两个容器中处于静止时，两容器中的液面恰好相平。下列说法正确的是（　　） A．甲容器中物块排开液体的重力较小         B．乙容器中物块受到液体的浮力较大          C．甲容器中液体的密度较小          D．乙容器底部受到液体的压强较大 14．如图，电源电压18V保持不变，电流表量程是0﹣0.6A，电压表量程是0﹣15V，小灯泡上标有“6V3W”字样要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）则下列说法正确的是（　　） A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大     B．滑动变阻器允许调节的范围是24Ω﹣60Ω       C．当电流表示数为0.4A时，电压表示数为12V        D．该电路的最大功率为9W 三、作图题（每题 2 分，共 4 分） 15．请在图中作出在空中匀速下落的雨滴受到的力的示意图（O为雨滴的重心）。 16．如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。 四、实验探究题（第 17 题 4 分，第 18 题 6 分，第 19 题 8 分，共 18 分） 17．（4分）在探究凸透镜成像实验中，小柯不断改变蜡烛到透镜的距离，移动光屏寻找蜡烛的像，并将实验结果记录在下表中： 序号 蜡烛到透镜的距离（cm） 像的特点 1 20.0 倒立缩小的实像 2 16.0 倒立等大的实像 3 12.0 倒立放大的实像 4 6.0 ？ （1）第4次实验中，小柯移动光屏只观察到模糊的圆形光斑。若要观察到此时所成的像，正确的操作是　   　； （2）小柯在第1次实验的基础上，换用另一个凸透镜后，发现光屏上的像不清晰，把光屏慢慢地向凸透镜方向移动，光屏上又出现了清晰的像。若第1次实验模拟的是正常眼球的成像情况，则换用透镜后的实验是在模拟　   　的成像情况。
