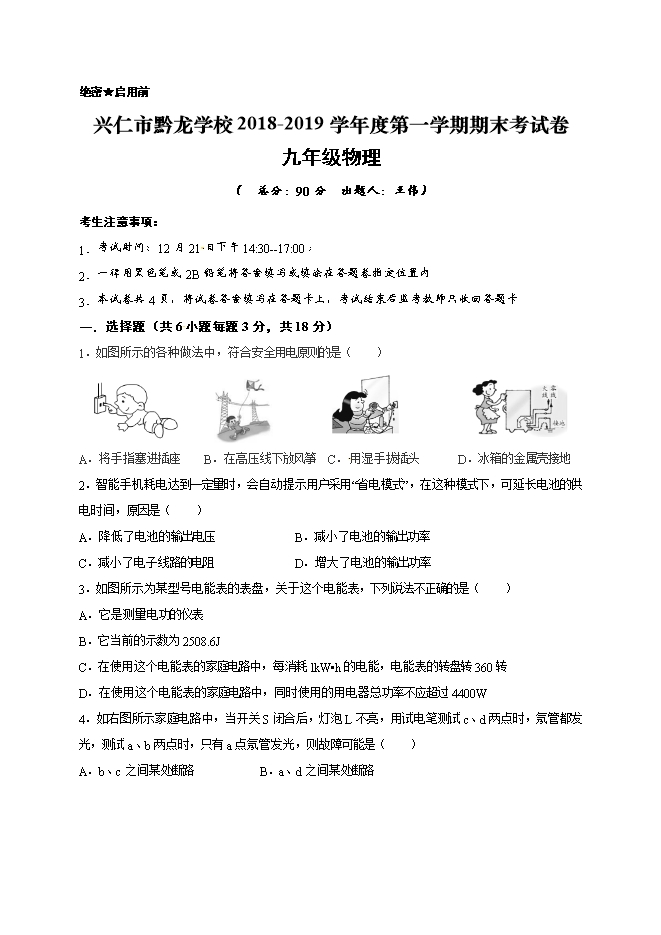

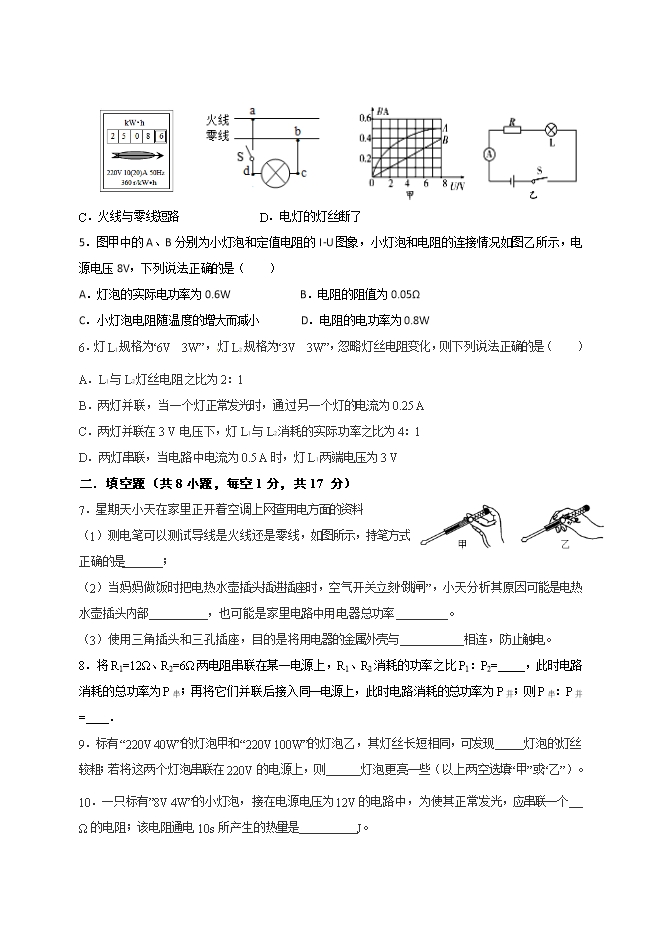

【内容简介】考生注意事项： 1、考试时间：12月21 日下午14:30--17:00； 2、一律用黑色笔或2B铅笔将答案填写或填涂在答题卷指定位置内 3、本试卷共4页，将试卷答案填写在答题卡上，考试结束后监考教师只收回答题卡 一．选择题（共6 小题每题3分，共18分） 1．如图所示的各种做法中，符合安全用电原则的是（　　） A．将手指塞进插座    B．在高压线下放风筝  C． 用湿手拔插头     D．冰箱的金属壳接地 2．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（　　） A．降低了电池的输出电压             B．减小了电池的输出功率 C．减小了电子线路的电阻             D．增大了电池的输出功率 3．如图所示为某型号电能表的表盘，关于这个电能表，下列说法不正确的是（　　） A．它是测量电功的仪表 B．它当前的示数为2508.6J C．在使用这个电能表的家庭电路中，每消耗lkW•h的电能，电能表的转盘转360转 D．在使用这个电能表的家庭电路中，同时使用的用电器总功率不应超过4400W 4．如右图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　） A．b、c 之间某处断路           B．a、d 之间某处断路 C．火线与零线短路           D．电灯的灯丝断了 5．图甲中的A、B分别为小灯泡和定值电阻的I-U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（　　） A．灯泡的实际电功率为0.6W            B．电阻的阻值为0.05Ω C．小灯泡电阻随温度的增大而减小       D．电阻的电功率为0.8W 6．灯L1规格为“6V　3W”， 灯L2规格为“3V　3W”，忽略灯丝电阻变化，则下列说法正确的是（　　） A．L1与L2灯丝电阻之比为2：1 B．两灯并联，当一个灯正常发光时，通过另一个灯的电流为0.25 A C．两灯并联在3 V电压下，灯L1与L2消耗的实际功率之比为4：1 D．两灯串联，当电路中电流为0.5 A时，灯L1两端电压为3 V 二．填空题（共8小题，每空1分，共17 分） 7．星期天小天在家里正开着空调上网查用电方面的资料 （1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是       ； （2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部          ，也可能是家里电路中用 电器总功率         。 （3）使用三角插头和三孔插座，目的是将用电器的金属外壳与           相连，防止触电。 8．将R1=12Ω、R2=6Ω两电阻串联在某一电源上，R1、R2消耗的功率之比P1：P2=　 　，此时电路消耗的总功率为P串；再将它们并联后接入同一电源上，此时电路消耗的总功率为P并；则P串：P并=　　． 9．标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现     灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则      灯泡更亮一些（以上两空选填“甲”或“乙”）。 10．一只标有”8V 4W”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个    Ω的电阻；该电阻通电10s所产生的热量是          J。 11．有一块手机用的锂电池，上面标明电压为3.7V，容量为1800mA•h，它充满电后，大约储存了     J 的电能；某同学观察到家中电能表上标有600revs/（kW•h）的字样，他断开家中其他用电器仅使电水壶工作，测得1min内该电能表的转盘转了9圈，则该电水壶的电功率是           W。 12．小林利用两根阻值分别为R1、R2（R1＞R2）的电阻丝制作一个在家庭使用的电热器。他设计了下列3种方案，甲：两根电阻丝并联；乙：两根电阻丝串联；丙：单独用电阻为R1的电阻丝；。那么，分别使用这3种电热器烧开同 一壶水所用时间的由多到少排序为      （将 t甲，t乙、t丙、按照要求排序） ...........
