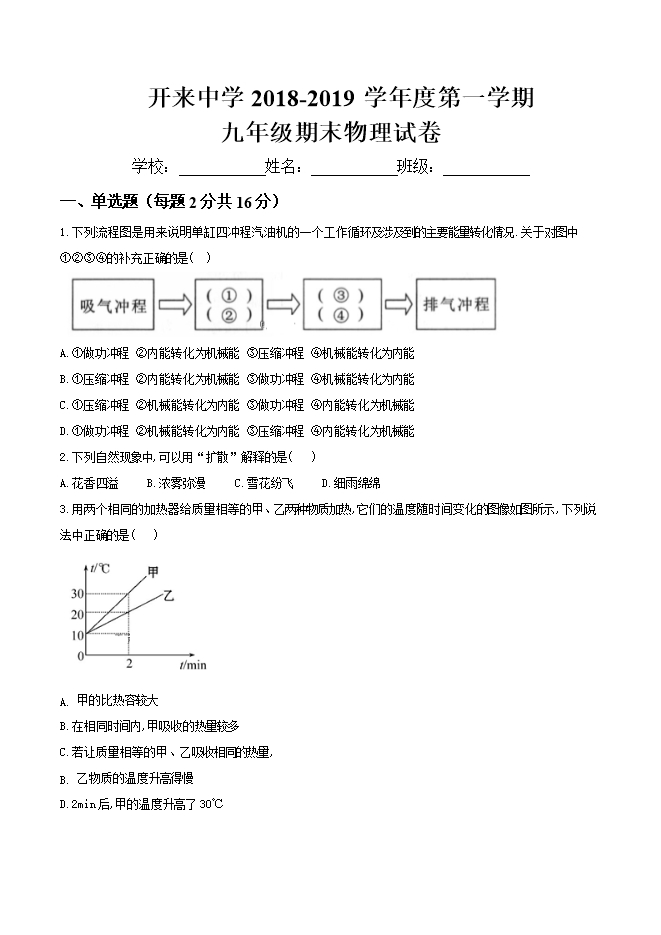

【内容简介】 一、单选题（每题 2 分共 16 分） 1.下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是(  ) A.①做功冲程 ②内能转化为机械能 ③压缩冲程 ④机械能转化为内能 B.①压缩冲程 ②内能转化为机械能 ③做功冲程 ④机械能转化为内能 C.①压缩冲程 ②机械能转化为内能 ③做功冲程 ④内能转化为机械能 D.①做功冲程 ②机械能转化为内能 ③压缩冲程 ④内能转化为机械能 2.下列自然现象中,可以用“扩散”解释的是(   ) A.花香四溢     B.浓雾弥漫     C.雪花纷飞     D.细雨绵绵 3.用两个相同的加热器给质量相等的甲、乙两种物质加热,它们的温度随时间变化的图像如图所示,下列说法中正确的是(   )   A.  甲的比热容较大 B.在相同时间内,甲吸收的热量较多 C.若让质量相等的甲、乙吸收相同的热量, B.  乙物质的温度升高得慢 D.2min后,甲的温度升高了30℃ 4.如图所示电路中,电源两端电压保持不变.开关S闭合后,灯L1、L2都发光.一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变.产生这一现象可能是由于(   ) A.  灯L1短路     B.灯L1断路 C.灯L2短路     D.灯L2断路 5.如图所示的两个电路中,电源电压相等且保持不变。闭合开关S,当滑动变阻器的滑片P都向右移动时,灯泡L1和L2的亮度变化情况是(   )   A.L1变暗,L2亮度不变     B.L1、L2都变亮 C.L1变亮,L2变暗     D.L1、L2都变暗 6.下列关于电流和电压的说法中,正确的是(    ) A.正、负电荷定向移动都会形成电流 B.电路中的电流是形成电压的原因 C.自由电荷定向移动的方向为电流方向 D.电路两端有电压,电路中就一定有电流 7.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I-R图象,下列结论与图象相符的是(   ) A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大 C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小 8.如图所示电路,电源电压保持不变。只闭合开关S,电流表的示数为0.2A,再闭合开关S1,电流表的示数变化了0.3A.那么闭合S、S1后,R1与R2的电功率之比是(    ) A.2:3        B.3:2             C.5:2        D.1:2 二、多选题（每题 3 分，全部选对得 3 分，选对不全得 2 分，错选不得分） 9.以下是对欧姆定律表达式的几种理解,其中正确的是(  ) A.由可得,表示在通过导体电流一定时, 跟导体两端电压成正比 B.由可得,表示在导体两端电压一定时,跟通过导体的电流成反比 C.表示在导体电阻一定时,通过导体的电流跟导体两端电压成正比 D.表示在导体两端电压一定时,通过导体的电流跟导体电阻成反比 10.为了测定未知电阻Rx的实际功率,某同学根据提供的器材:电流表一只、定值电阻R0一只、电池组(电压未知)、开关、导线等。设计如下的四种实验电路,图中虚线画的电流表是第二次测量时电流表的位置。四个图中能测出电阻RX的实际功率的是(    )
