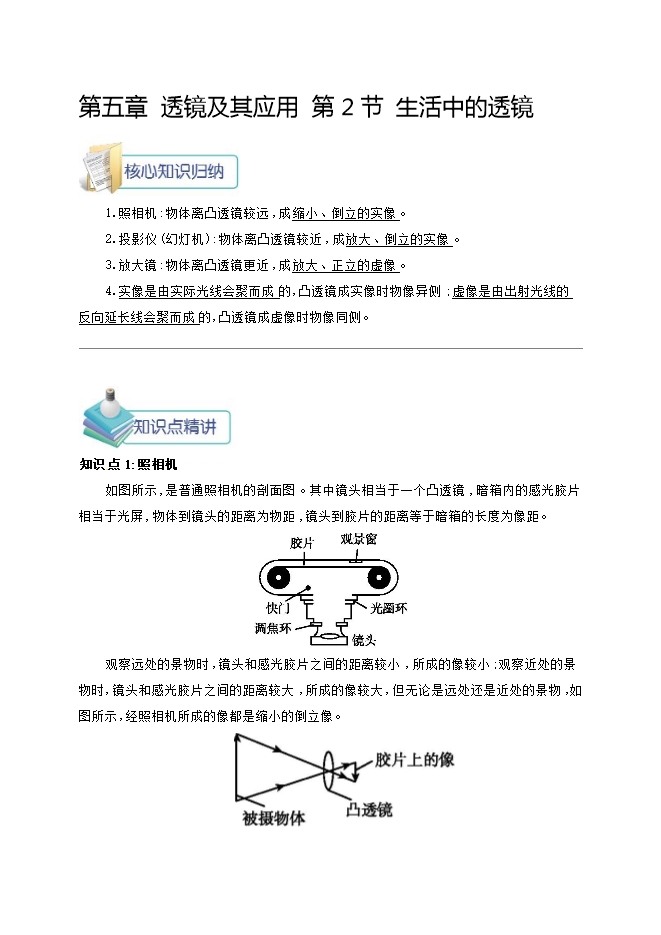

【内容简介】1.照相机:物体离凸透镜较远,成缩小、倒立的实像。 2.投影仪(幻灯机):物体离凸透镜较近,成放大、倒立的实像。 3.放大镜:物体离凸透镜更近,成放大、正立的虚像。 4.实像是由实际光线会聚而成的,凸透镜成实像时物像异侧;虚像是由出射光线的反向延长线会聚而成的,凸透镜成虚像时物像同侧。     知识点1:照相机 如图所示,是普通照相机的剖面图。其中镜头相当于一个凸透镜,暗箱内的感光胶片相当于光屏,物体到镜头的距离为物距,镜头到胶片的距离等于暗箱的长度为像距。   观察远处的景物时,镜头和感光胶片之间的距离较小,所成的像较小;观察近处的景物时,镜头和感光胶片之间的距离较大,所成的像较大,但无论是远处还是近处的景物,如图所示,经照相机所成的像都是缩小的倒立像。   　　拓展延伸 (1)照相机的镜头相当于一个凸透镜,来自景物的光经过照相机的镜头后会聚在胶片上,形成被照景物的像。胶片上涂着一层对光敏感的物质,这种物质在曝光后发生化学变化,景物的像就被记录在胶片上,经显影、定影后成为底片,再经洗印就可得到相片。(2)调焦环是相机上控制镜头伸缩的装置,它的作用是调节镜头到胶片的距离,即调节像距:①拍摄近处的景物时,镜头往前伸,俗称拉长暗箱,此时像距增大,像变大;②拍摄远处的景物时,镜头往回缩,俗称缩短暗箱,此时像距变小,像变小。(3)数码相机是一种新兴的照相器材,它同普通照相机不同之处在于它没有底片,而是通过一种电荷耦合器件将光信号转换成电信号,记录下物体的像。(4)解答照相机成像问题时,物距、像距和像的大小变化关系是切入点,即解答这类题时可从“凸透镜成实像时,物距减小,像距增大,像变大;物距增大,像距减小,像变小”这个角度入手。 【例】　使用照相机拍照时,景物在底片上所成的像应是(　　) A.正立、放大的虚像　　　    B.倒立、缩小的实像 C.正立、缩小的实像        D.倒立、放大的实像 答案:B　 点拨：照相机工作时,景物到镜头的距离要远大于相机底片到镜头的距离,由其成像光路图可知,景物在底片上所成的像是倒立、缩小的实像。 知识点2:投影仪 如图所示,投影仪主要由放置投影片的载物台、凸透镜、平面镜、作为光屏的屏幕等组成。投影片到凸透镜的距离为物距,屏幕到凸透镜的距离为像距。凸透镜的作用是将投影片上的画面放大,成倒立、放大的实像;平面镜的作用是用来改变光的传播方向,使像成在屏幕上。通过将投影仪离屏幕远些,来增大像距,同时将凸透镜向下调,来减小物距,可以使屏幕上的像更大些。
