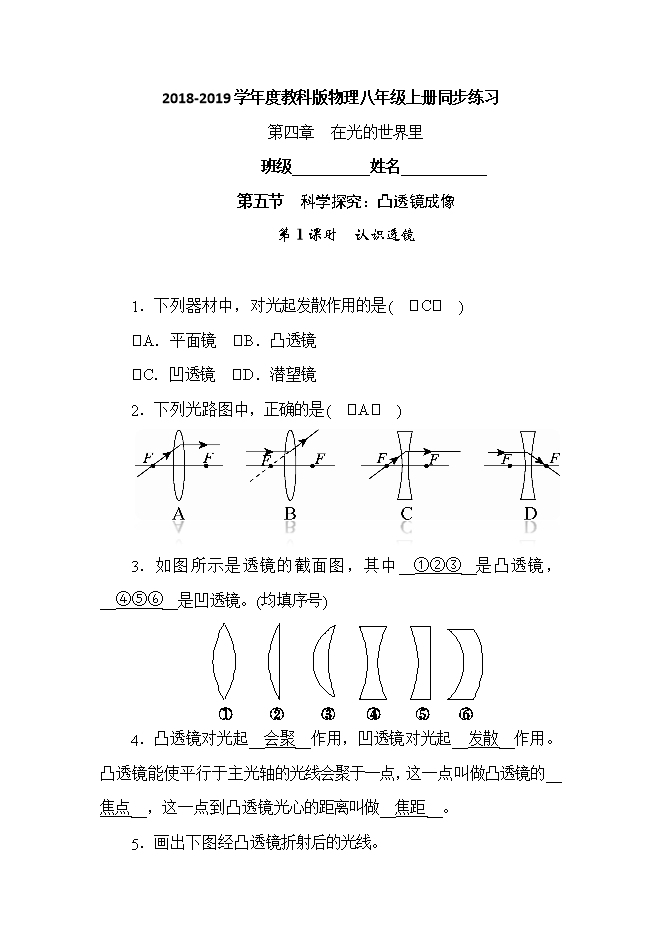

【内容简介】1．下列器材中，对光起发散作用的是(　C　) A．平面镜  B．凸透镜 C．凹透镜  D．潜望镜 2．下列光路图中，正确的是(　A　) 3．如图所示是透镜的截面图，其中__①②③__是凸透镜，__④⑤⑥__是凹透镜。(均填序号) 4．凸透镜对光起__会聚__作用，凹透镜对光起__发散__作用。凸透镜能使平行于主光轴的光线会聚于一点，这一点叫做凸透镜的__焦点__，这一点到凸透镜光心的距离叫做__焦距__。 5．画出下图经凸透镜折射后的光线。 　第5题答图 6．小明同学让凸透镜正对着太阳光，观察太阳光通过凸透镜后出现的现象如图所示，移动光屏使光斑最小、最亮，此时光斑离凸透镜的距离为10 cm，由此确定该凸透镜焦距为(　A　) A.10 cm  B.15 cm C.20 cm  D.5 cm 7．如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。此透镜是一个(　A　) A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用 C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用 8．永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个__凸透__镜，它对太阳光具有__会聚__作用，可能引起森林火灾。 9．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于__凸透__镜，使太阳光__会聚__在车身局部形成高温，导致车漆失去光泽。 　　　爱车小贴士　 烈日下洗车须及时擦干， 否则会导致车漆失去光泽。 10．我国古代对凸透镜聚焦作用早有认识。据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火。”用冰取火，似乎不可思议，但这绝非讹传，这是利用了凸透镜对光线的__会聚__作用。“取火”应把要点燃的物体放在__焦点__位置。 11．请在图中画出对应的折射光线。 【答案】 如答图所示。 第11题答图   12.如图所示，F、O分别为凸透镜的焦点和光心，请在如图中分别画出三条入射光线经过凸透镜后的折射光线。 　　　第12题答图   13画出图中光线AB的折射光线和光线CD的入射光线。 【答案】 如答图所示。 第13题答图   14完成光经过凹透镜的光路图。 　　　第14题答图   15．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a和b是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。由图可知，下列说法中正确的是(　A　) A．透镜是凸透镜，距离OP小于焦距 B．透镜是凸透镜，距离OP大于焦距 C．透镜是凹透镜，距离OQ小于焦距 D．透镜是凹透镜，距离OP大于焦距
