教科版九年级物理:6.8测量小灯泡的电功率(习题含解析)

ID:104267 2018年08月23日 资料纠错 有奖上传 收藏

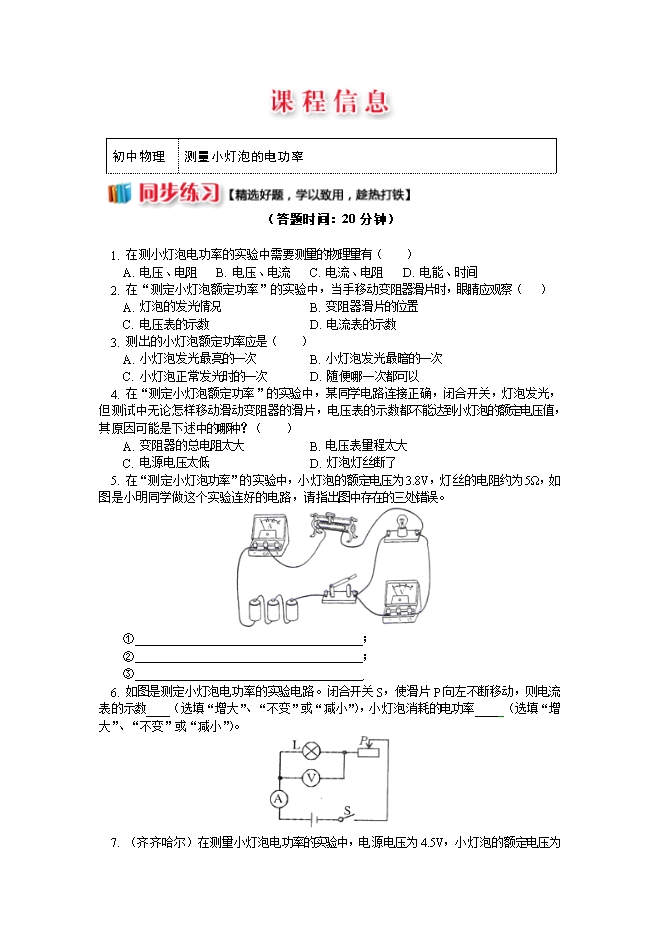

【内容简介】 初中物理 测量小灯泡的电功率   (答题时间: 20 分钟)   1. 在测小灯泡电功率的实验中需要测量的物理量有(    ) A. 电压、电阻          B. 电压、电流      C. 电流、电阻          D. 电能、时间 2. 在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察(   ) A. 灯泡的发光情况                          B. 变阻器滑片的位置 C. 电压表的示数                              D. 电流表的示数 3. 测出的小灯泡额定功率应是(    ) A. 小灯泡发光最亮的一次                B. 小灯泡发光最暗的一次 C. 小灯泡正常发光时的一次             D. 随便哪一次都可以 4. 在“测定小灯泡额定功率”的实验中,某同学电路连接正确,闭合开关,灯泡发光,但测试中无论怎样移动滑动变阻器的滑片,电压表的示数都不能达到小灯泡的额定电压值,其原因可能是下述中的哪种?(    ) A. 变阻器的总电阻太大             B. 电压表量程太大 C. 电源电压太低                  D. 灯泡灯丝断了 5. 在“测定小灯泡功率”的实验中,小灯泡的额定电压为3.8V,灯丝的电阻约为5Ω,如图是小明同学做这个实验连好的电路,请指出图中存在的三处错误。 ①                                       ; ②                                       ; ③                                       . 6. 如图是测定小灯泡电功率的实验电路。闭合开关S,使滑片P向左不断移动,则电流表的示数____(选填“增大”、“不变”或“减小”),小灯泡消耗的电功率_____(选填“增大”、“不变”或“减小”)。 7. (齐齐哈尔)在测量小灯泡电功率的实验中,电源电压为4.5V,小灯泡的额定电压为2.5V,小灯泡正常发光时的电阻约为10Ω。 (1)请你用笔画线代替导线,将图甲中的实物电路连接完整。要求:当滑动变阻器的滑片向左移动时,连入电路的电阻变大;连线不得交叉。 (2)小宇同学闭合开关,移动滑片P到某一位置时,电压表示数(如图乙所示)为     V,若他想测量小灯泡的额定功率,应将图甲中滑动变阻器的滑片P向      (选填“A”或“B”)端移动,使电压表的示数为2.5V。 (3)小宇同学继续移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I-U关系图象,根据图象信息,可计算出小灯泡的额定功率是        W,还可以得出:小灯泡的实际功率随实际电压的增大而        (选填“增大”、“减小”或“不变”)。 (4)小叶同学按同一电路连接好最后一根导线,灯泡立即发出明亮耀眼的光,并很快熄灭,检查后发现连线正确,请你找出她在实验中两个操作不当之处是: ①                                                                 ; ②                                                                 。
