2017年中考物理母题题源系列:专题19 电磁感应 磁场对电流的作用(原卷版和解析版)
【内容简介】

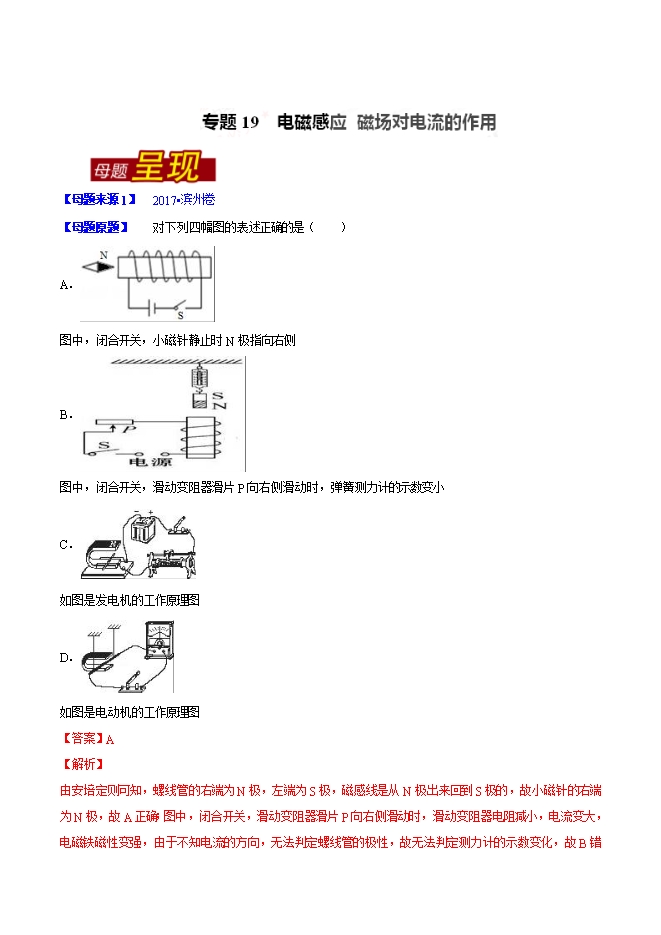

【母题来源
1
】 2017•滨州卷
【母题原题】 对下列四幅图的表述正确的是( )
A.
图中,闭合开关,小磁针静止时N极指向右侧
B.
图中,闭合开关,滑动变阻器滑片P向右侧滑动时,弹簧测力计的示数变小
C.
如图是发电机的工作原理图
D.
如图是电动机的工作原理图
【答案】A
【解析】
由安培定则可知,螺线管的右端为N极,左端为S极,磁感线是从N极出来回到S极的,故小磁针的右端为N极,故A正确;图中,闭合开关,滑动变阻器滑片P向右侧滑动时,滑动变阻器电阻减小,电流变大,电磁铁磁性变强,由于不知电流的方向,无法判定螺线管的极性,故无法判定测力计的示数变化,故B错误;图中有电源,若闭合开关,磁场中的金属棒会受力运动,即说明通电导线在磁场中受力的作用,即电动机的原理图,故C错误;图中没有电源,闭合开关后,当金属棒ab做切割磁感线运动时,电路中就会产生感应电流,故是发电机的原理图,故D错误;故应选A。

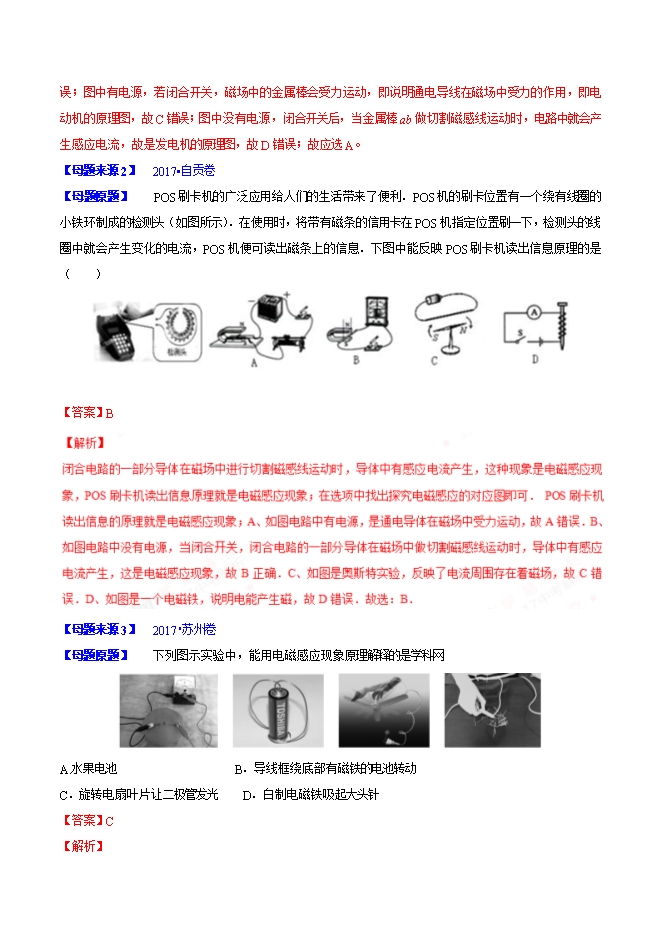

【母题来源
2
】 2017•自贡卷
【母题原题】 POS刷卡机的广泛应用给人们的生活带来了便利.POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示).在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息.下图中能反映POS刷卡机读出信息原理的是( )
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
