2008年中考物理试题分类汇编—透镜作图

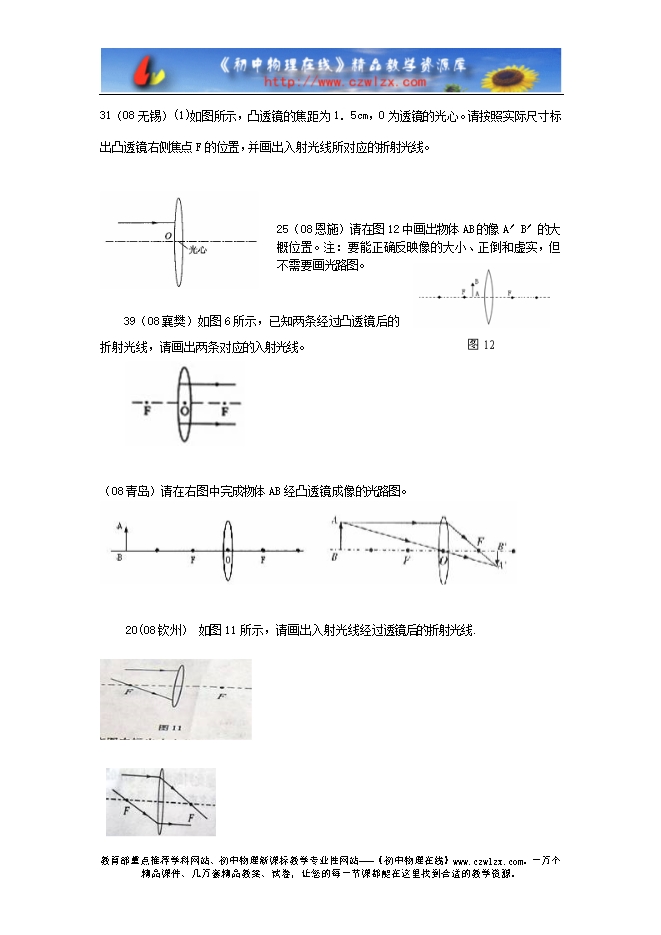

【内容简介】31（08无锡）(1)如图所示，凸透镜的焦距为1．5cm，O为透镜的光心。请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出入射光线所对应的折射光线。
25（08恩施）请在图12中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光路图。
39（08襄樊）如图6所示，已知两条经过凸透镜后的折射光线，请画出两条对应的入射光线。
（08青岛）请在右图中完成物体AB经凸透镜成像的光路图。
20(08钦州） 如图11所示，请画出入射光线经过透镜后的折射光线.
（08云南）图4丙中F为凸透镜的焦点，请画出图中光线的入射光线。
.......
?
