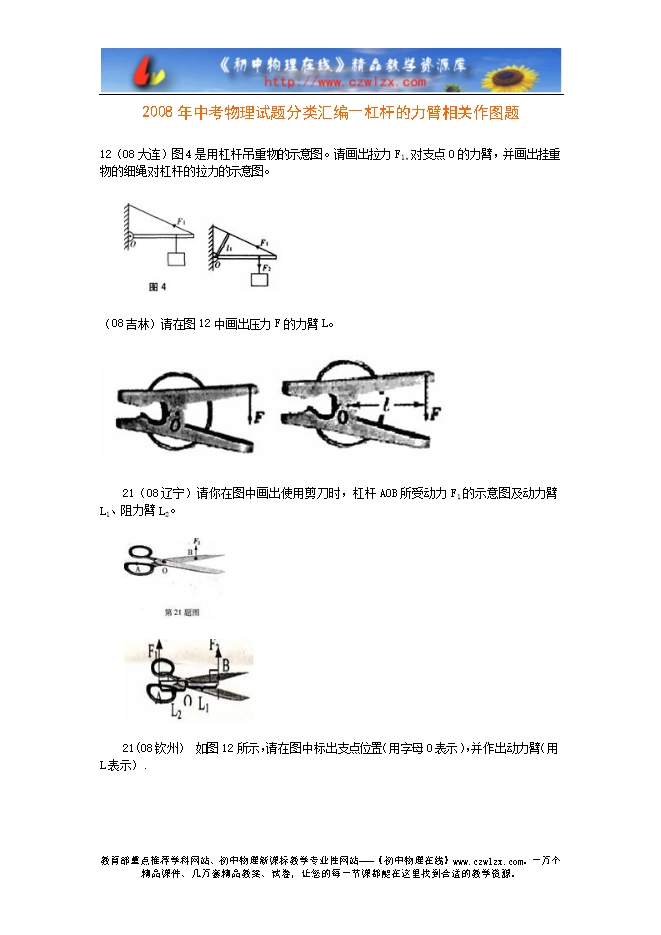

2008年中考物理试题分类汇编—杠杆的力臂相关作图题
【内容简介】.......32（08河北）图15是人们用木棒撬石块的示意图。撬石块有两种方法：第一种是以B点为点，在C点用与棒垂直的力 F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。(木棒自重不计) (1)在图中画出力F1的力臂。
(2)若石块压在棒上的D点正好是AB的中点，你认为第 种方法更省力一些，理由是 。
答案：(1)图略 (2)二根据杠杆的平衡条件，两种方法中的阻力与阻力臂的乘积不变，第二种方法动力臂较长，所以更省力
3（08青岛）下列关于地F1力臂的作图中，正确的是：C
27（08威海）（1）如图15所示，O是均匀杠杆OA的支点，所挂物体的重力为G，请在图中画出物体所受重力的示意图及拉力F的力臂。
........
?
