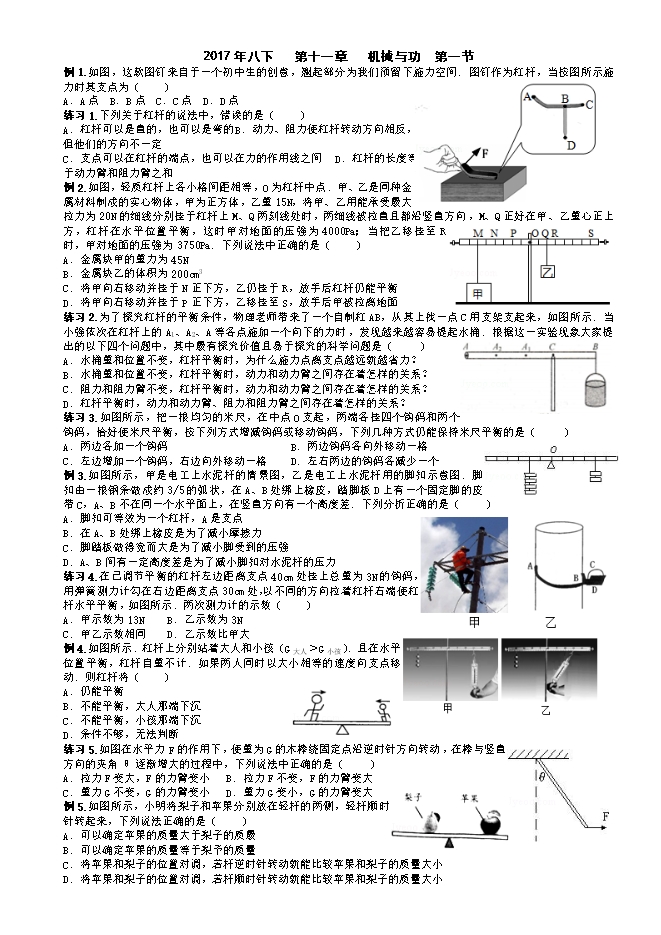

【内容简介】例1.如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间．图钉作为杠杆，当按图所示施力时其支点为（　　） A．A点 B．B点 C．C点 D．D点 练习1.下列关于杠杆的说法中，错误的是（　　） A．杠杆可以是直的，也可以是弯的 B．动力、阻力使杠杆转动方向相反，但他们的方向不一定 C．支点可以在杠杆的端点，也可以在力的作用线之间 D．杠杆的长度等于动力臂和阻力臂之和 例2.如图，轻质杠杆上各小格间距相等，O为杠杆中点．甲、乙是同种金属材料制成的实心物体，甲为正方体，乙重15N，将甲、乙用能承受最大拉力为20N的细线分别挂于杠杆上M、Q两刻线处时，两细线被拉直且都沿竖直方向，M、Q正好在甲、乙重心正上方，杠杆在水平位置平衡，这时甲对地面的压强为4000Pa；当把乙移挂至R时，甲对地面的压强为3750Pa．下列说法中正确的是（　　） A．金属块甲的重力为45N B．金属块乙的体积为200cm3 C．将甲向右移动并挂于N正下方，乙仍挂于R，放手后杠杆仍能平衡 D．将甲向右移动并挂于P正下方，乙移挂至S，放手后甲被拉离地面 练习2.为了探究杠杆的平衡条件，物理老师带来了一个自制杠AB，从其上找一点C用支架支起来，如图所示．当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶．根据这一实验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是（　　） A．水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？ B．水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？ C．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？ D．杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？ .......... ?
