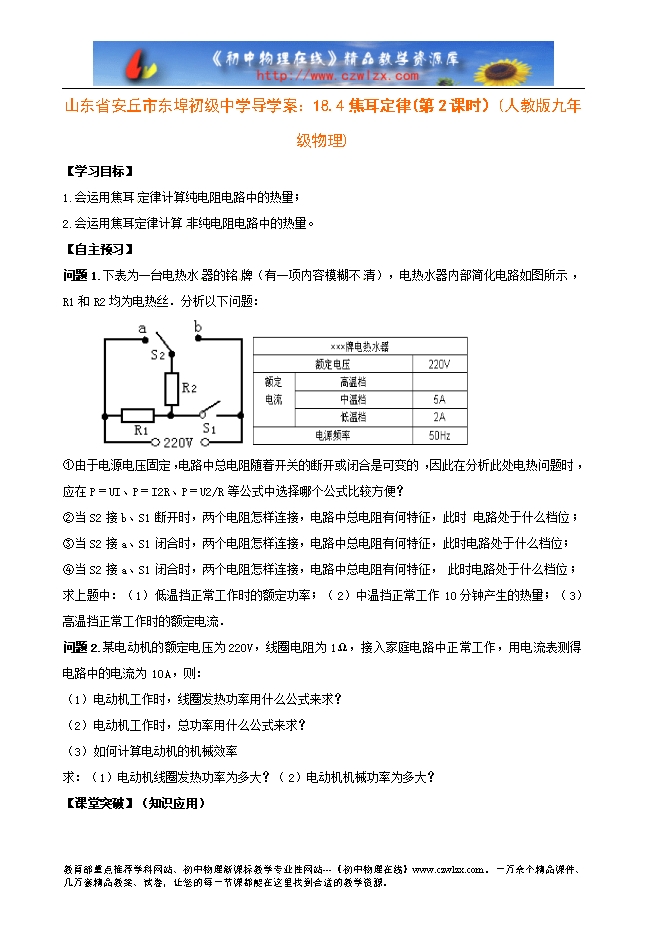

山东省安丘市东埠初级中学导学案:18.4焦耳定律(第2课时)(人教版九年级物理)
【内容简介】【学习目标】
1.会运用焦耳 定律计算纯电阻电路中的热量;
2.会运用焦耳定律计算 非纯电阻电路中的热量。
【自主预习】
问题1.下表为一台电热水 器的铭 牌(有一项内容模糊不 清),电热水器内部简化电路如图所示,R1和R2均为电热丝.分析以下问题:
①由于电源电压固定,电路中总电阻随着开关的断开或闭合是可变的,因此在分析此处电热问题时,应在P=UI、P=I2R、P=U2/R等公式中选择哪个公式比较方便?
②当S2接b、S1断开时,两个电阻怎样连接,电路中总电阻有何特征,此时 电路处于什么档位;
③当S2接a、S1闭合时,两个电阻怎样连接,电路中总电阻有何特征,此时电路处于什么档位;
④当S2接a、S1闭合时,两个电阻怎样连接,电路中总电阻有何特征,此时电路处于什么档位;
求上题中:(1)低温挡正常工作时的额定功率;(2)中温挡正常工作10分钟产生的热量;(3)高温挡正常工作时的额定电流.
问题2.某电动机的额定电压为220V,线圈电阻为1Ω,接入家庭电路中正常工作,用电流表测得电路中的电流为10 A,则:
(1)电动机工作时,线圈发热功率用什么公式来求?
(2)电动机工作时,总功率用什么公式来求?
(3)如何计算电动机的机械效率
求:(1)电动机线圈发热功率为多大?(2)电动机机械功率为多大?
.......
?
