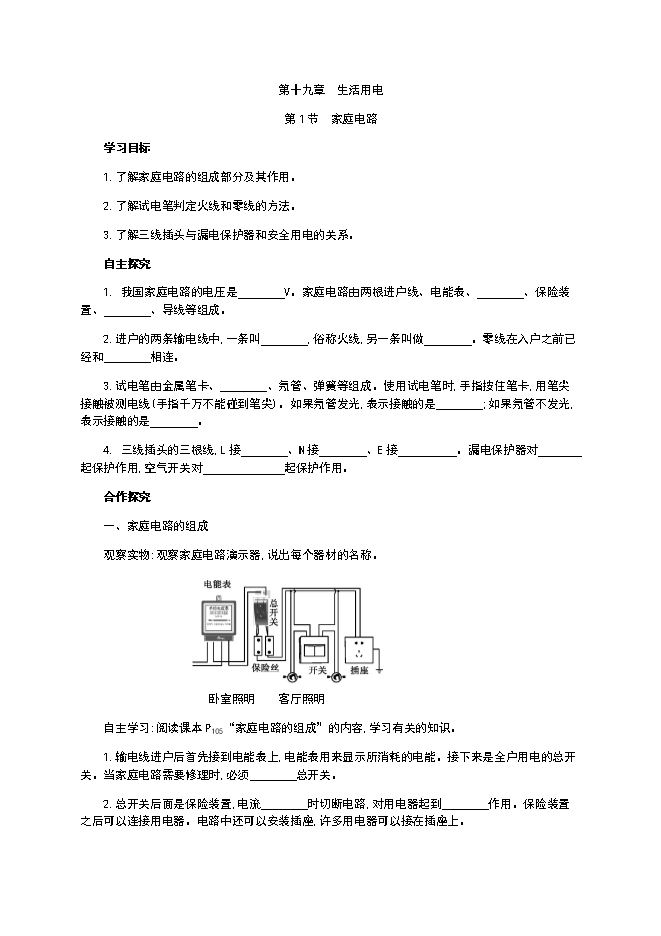

【内容简介】学习目标 1.了解家庭电路的组成部分及其作用。 2.了解试电笔判定火线和零线的方法。 3.了解三线插头与漏电保护器和安全用电的关系。 自主探究 1. 我国家庭电路的电压是　　　　V。家庭电路由两根进户线、电能表、　　　　、保险装置、　　　　、导线等组成。 2.进户的两条输电线中,一条叫　　　　,俗称火线,另一条叫做　　　　。零线在入户之前已经和　　　　相连。 3.试电笔由金属笔卡、　　　　、氖管、弹簧等组成。使用试电笔时,手指按住笔卡,用笔尖接触被测电线(手指千万不能碰到笔尖)。如果氖管发光,表示接触的是　　　　;如果氖管不发光,表示接触的是　　　　。 4. 三线插头的三根线,L接　　　　、N接　　　　、E接　　　　　。漏电保护器对　　　　起保护作用,空气开关对　　　　　　　起保护作用。 合作探究 一、家庭电路的组成 观察实物:观察家庭电路演示器,说出每个器材的名称。 　　　　　　　　　卧室照明　　客厅照明 自主学习:阅读课本P105“家庭电路的组成”的内容,学习有关的知识。 1.输电线进户后首先接到电能表上,电能表用来显示所消耗的电能。接下来是全户用电的总开关。当家庭电路需要修理时,必须　　　　总开关。 2.总开关后面是保险装置,电流　　　　时切断电路,对用电器起到　　　　作用。保险装置之后可以连接用电器。电路中还可以安装插座,许多用电器可以接在插座上。 二、火线和零线 自主学习:阅读课本P106“火线和零线”的内容,学习有关的知识。 提出问题: (1)家庭电路中各个用电器是如何接入电路中的? (2)控制某家用电器的开关应该和该电器如何连接?接到火线上还是零线上? .......... ?
