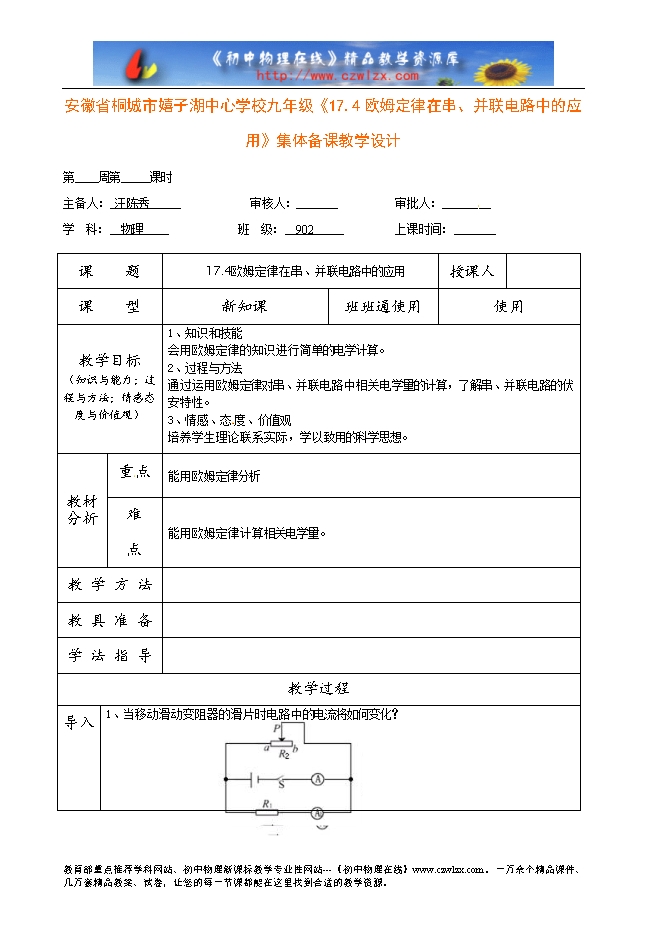

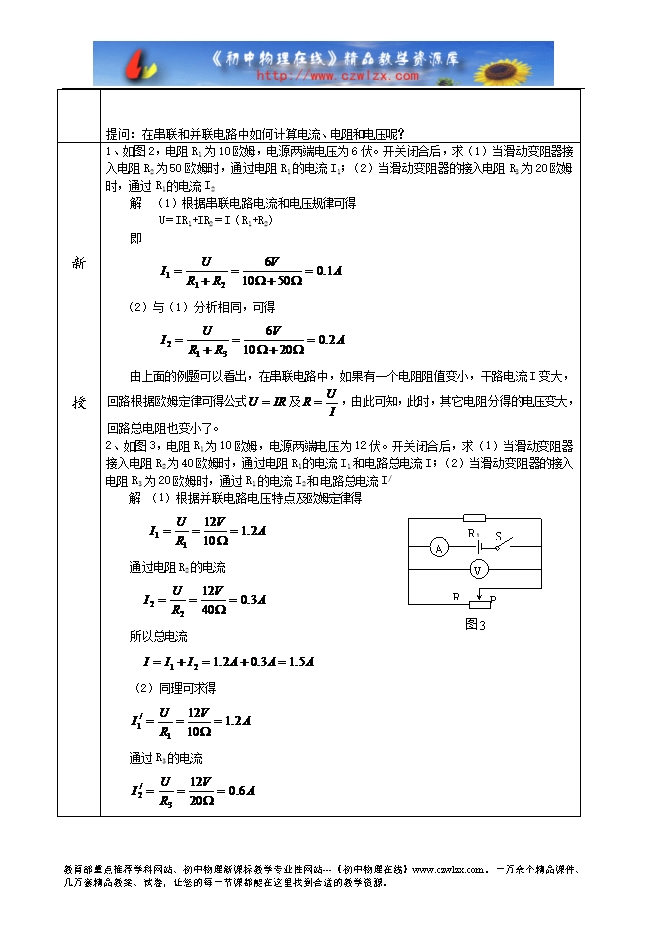

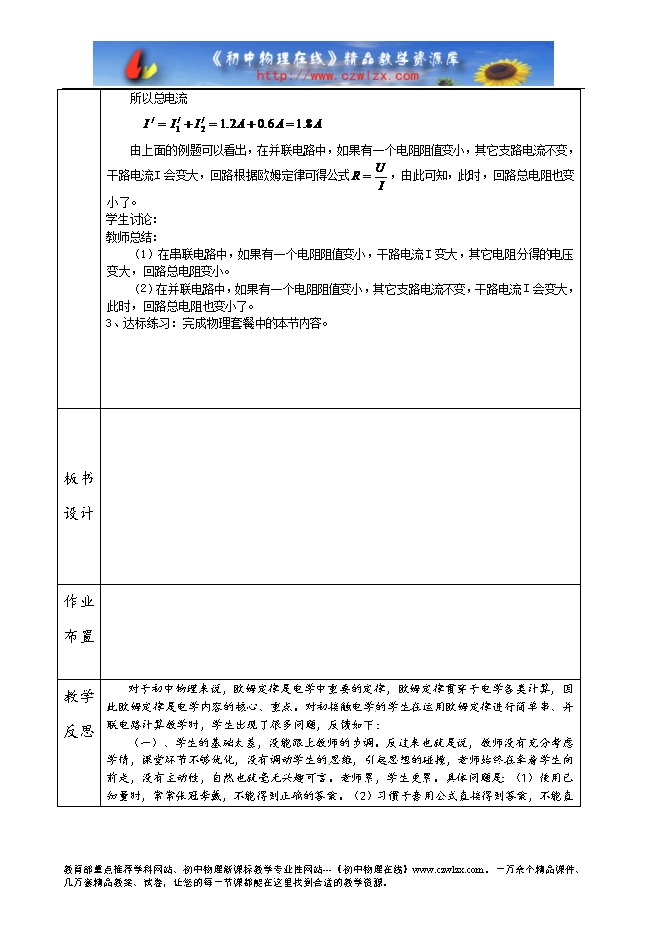

【内容简介】课 题 17.4欧姆定律在串、并联电路中的应用 授课人 课 型 新知课 班班通使用 使用 教学目标 （知识与能力；过程与方法；情感态度与价值观） 1、知识和技能 会用欧姆定律的知识进行简单的电学计算。 2、过程与方法 通过运用欧姆定律对串、并联电路中相关电学量的计算，了解串、并联电路的伏安特性。 3、情感、态 度、价值观 培养学生理论联系实际，学以致用的科学思想。 教材分析 重 点 能用欧姆定律分析 难 点 能用欧姆定律计算相关电学量。 教 学 方 法 教 具 准 备 学 法 指 导 教学过程 导入 1、当移动滑动变阻器的滑片时电路中的电流将如何变化？ 提问：在串联和并联电路中如何计算电流、电阻和电压呢？ 新授 1、如图2，电阻R1为10欧姆，电源两端电压为6伏。开关闭合后，求（1）当滑动变阻器接入电阻R2为50欧姆时，通过电阻R1的电流I1；（2）当滑动变阻器的接入电阻R3为20欧姆时，通过R1的电流I2 解 （1）根据串联电路电流和电压规律可得 U＝IR1+IR2＝I（R1+R2） 即 （2）与（1）分析相同，可得 由上面的例题可以看出，在串联电路中，如果有一个电阻阻值变小，干路电流I变大，回路根据欧姆定律可得公式 及 ，由此可知，此时，其它电阻分得的电压变大，回路总电阻也变小了。 ........ ? ?
