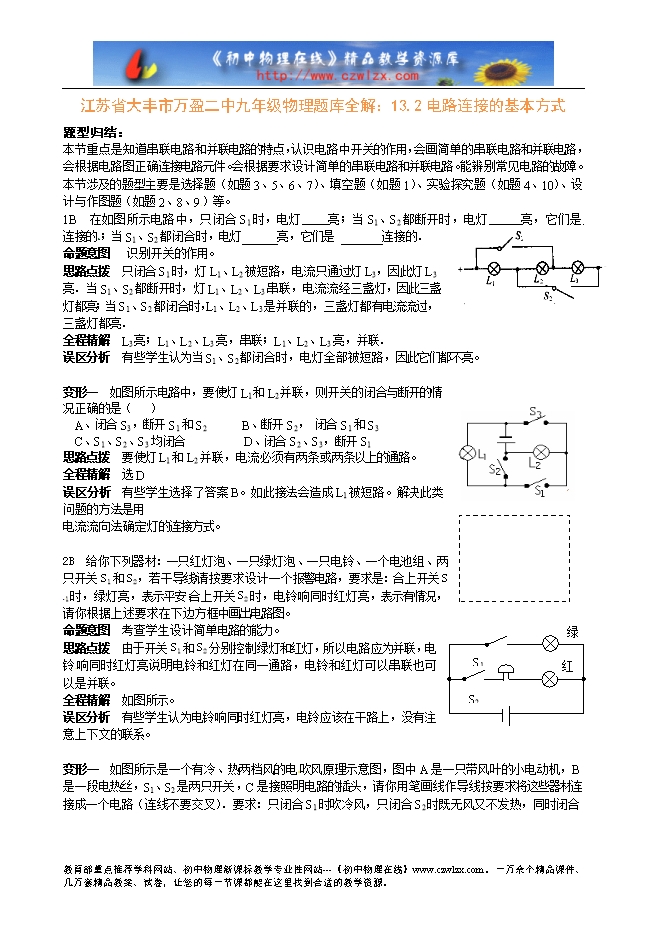

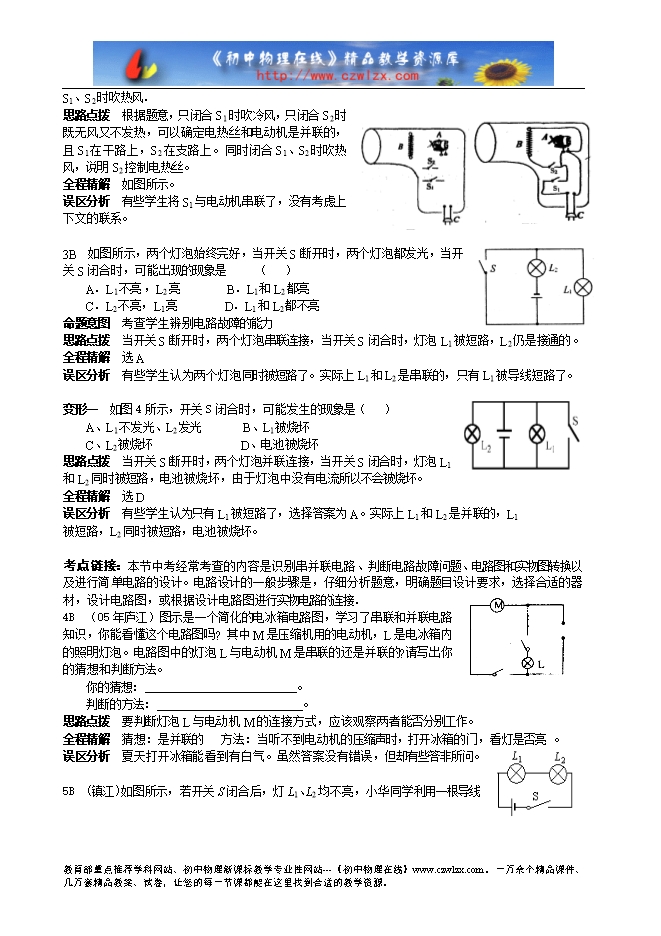

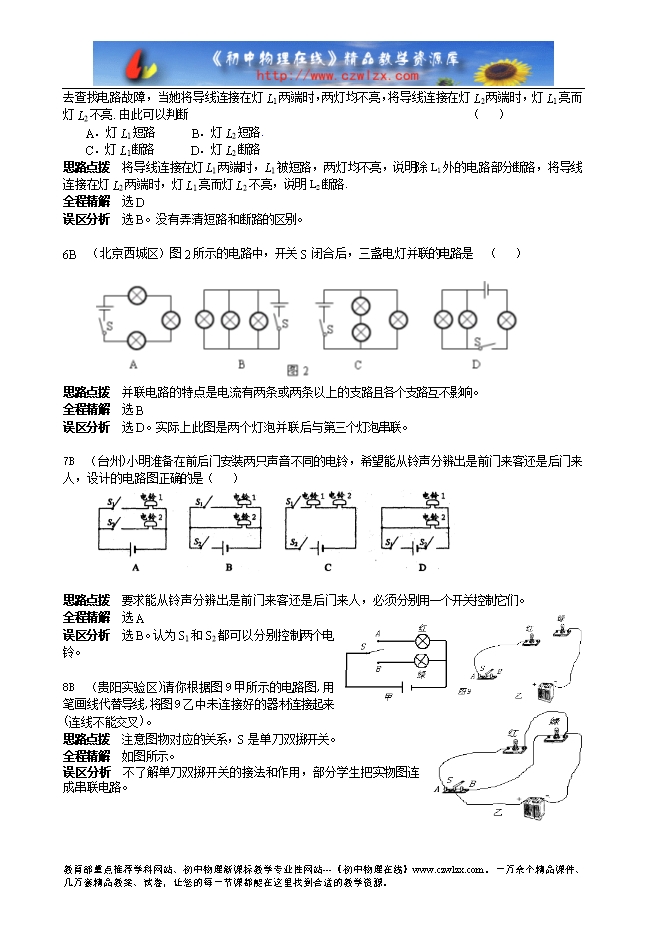

【内容简介】 题型归结： 本节重点是知道串联电路和并联电路的特点，认识电路中开关的作用，会画简单的串联电路和并联电路，会根据电路图正确连接电路元件。会根据要求设计简单的串联电路和并联电路。能辨别常见电路的故障。本节涉及的题型主要是选择题（如题3、5、6、7）、填空题（如题1）、实验探究题（如题4、10）、设计与作图题（如题2、8、9 ）等。 1B 在如图所示电路中，只闭合S1时，电灯 亮；当S1、S2都断开时，电灯 亮，它们是 连接的 ；当S1、S2都闭合时，电灯______亮，它们是 _______连接的． 命题意图 识别开关的作用。 思路点拨 只闭合S1时，灯L1、L2被短路，电流只通过灯L3，因此灯L3亮．当S1、S2都断开时，灯L1、L2、L3串联，电流流经三盏灯，因此三盏灯都亮；当S1、S2都闭合时，L1、L2、L3是并联的，三盏灯都有电流流过，三盏灯都亮． 全程精解 L3亮；L1、L2、L3亮，串联；L1、L2、L3亮，并联． 误区分析 有些学生认为当S1、S2都闭合时，电灯全部被短路，因此它们都不亮。 变形一 如图所示电路中，要使灯L1和L2并联，则开关的闭合与断开的情况正确的是（ ） A、闭合S3，断开S1和S2 B、断开S2， 闭合S1和S3 C、S1、S2、S3均闭合 D、闭合S2、S3，断开S1 思路点拨 要使灯L1和L2并联，电流必须有两条或两条以上的通路。 全程精解 选D 误区分析 有些学生选择了答案B。如此接法会造成L1被短路。解决此类问题的方法是用 电流流向法确定灯的连接方式。 2B 给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2，若干导线；请按要求设计一个报警电路，要求是：合上开关S 1时，绿灯亮，表示平安，合上开关S2时，电铃响同时红灯亮，表示有情况，请你根据上述要求在下边方框中画出电路图。 命题意图 考查学生设计简单电路的能力。 思路点拨 由于开关S1和S2分别控制绿灯和红灯，所以电路应为并联，电铃 响同时红灯亮说明电铃和红灯在同一通路，电铃和红灯可以串联也可以是并联。 ........ ?
