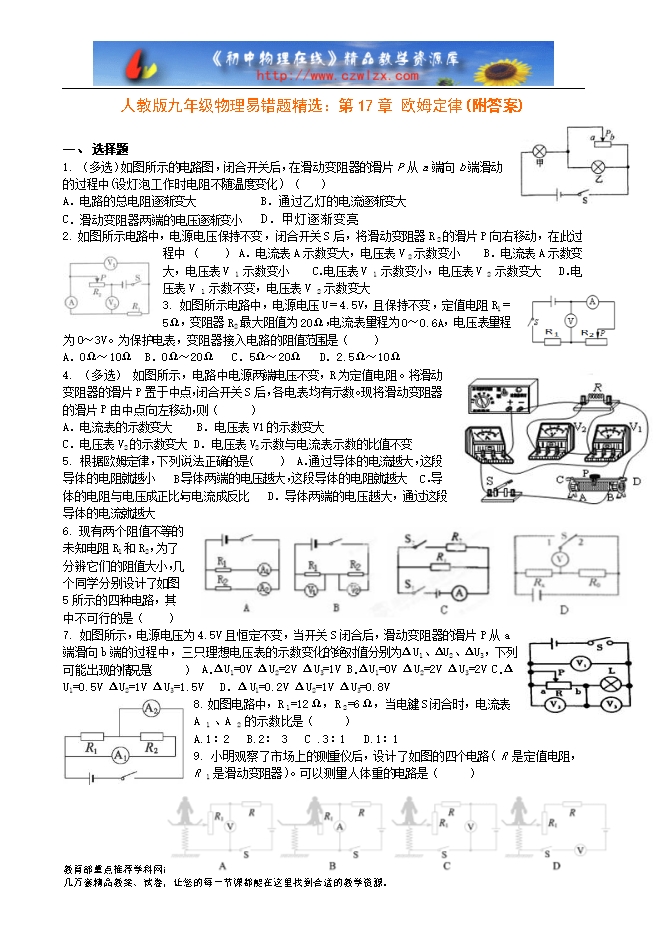

【内容简介】 一、 选择题 1. （多选）如图所示的电路图，闭合开关后，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中(设灯泡工作时电阻不随温度变化) （ ） A．电路的总电阻逐渐变大 B．通过乙灯的电流逐渐变大 C．滑动变阻器两端的电压逐渐变小 D．甲灯逐渐变亮 2. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R 2 的滑片P向右移动，在此过程中 （ ） A．电流表A示数变大，电压表V 2 示数变小 B．电流表A示数变大，电压表V 1 示数变小 C．电压表V 1 示数变小，电压表V 2 示数变大 D．电压表V 1 示数不变，电压表V 2 示数变大 3. 如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。为保护电表，变阻器接入电路的阻值范围是（ ） A．0Ω～10Ω B．0Ω～20Ω C．5Ω～20Ω D．2.5Ω～10Ω 4. （多选） 如图所示，电路中电源两端电压不变，R为定值电阻。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表均有示数。现将滑动变阻器的滑片P由中点向左移动，则（ ） A．电流表的示数变大 B．电压表V1的示数变大 C．电压表V2的示数变大 D．电压表V2示数与电流表示数的比值不变 5. 根据欧姆定律，下列说法正确的是（ ） A．通过导体的电流越大，这段导体的电阻就越小 B．导体两端的电压越大，这段导体的电阻就越大 C．导体的电阻与电压成正比，与电流成反比 D．导体两端的电压越大，通过这段导体的电流就越大 ........ ? ?
