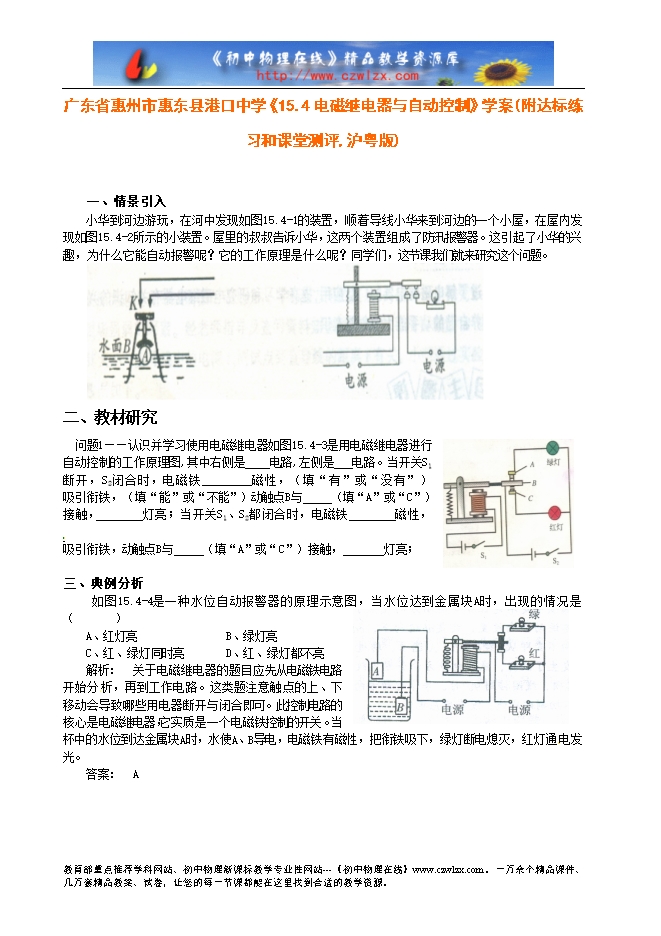

【内容简介】一、情景引入 小华到河边游玩，在河中发现如图15.4-1的装置，顺 着导线小华来到河边的一个小屋，在屋内发现如图15.4-2所示的小装置。屋里的叔叔告诉小华，这两个装置组成了防汛报警器。这引起了小华的兴趣，为什么它能自动报警呢？它的工作原理是什么呢？同学们，这节课我们就来研究这个问题。 二、教材研究 问题1——认识并学习使用电磁继电器如图15.4-3是用电磁继电器进行自动控制的工作原理图,其中右侧是 电路,左侧是 电路。当开关S1断开，S2闭合时，电磁铁 磁性，（填“有”或“没有”） 吸引衔铁，（填“能”或“不能”）动触点B与 （填“A”或“C”）接触， 灯亮；当开关S1、S2都闭合时，电磁铁 磁性， 吸引衔铁，动触点B与 （填“A”或“C”）接触， 灯亮； 三、典例分析 如图15.4-4是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是 （ ） A、红灯亮 B、绿灯亮 C、红、绿灯同时亮 D、红、绿灯都不亮 ....... ?
