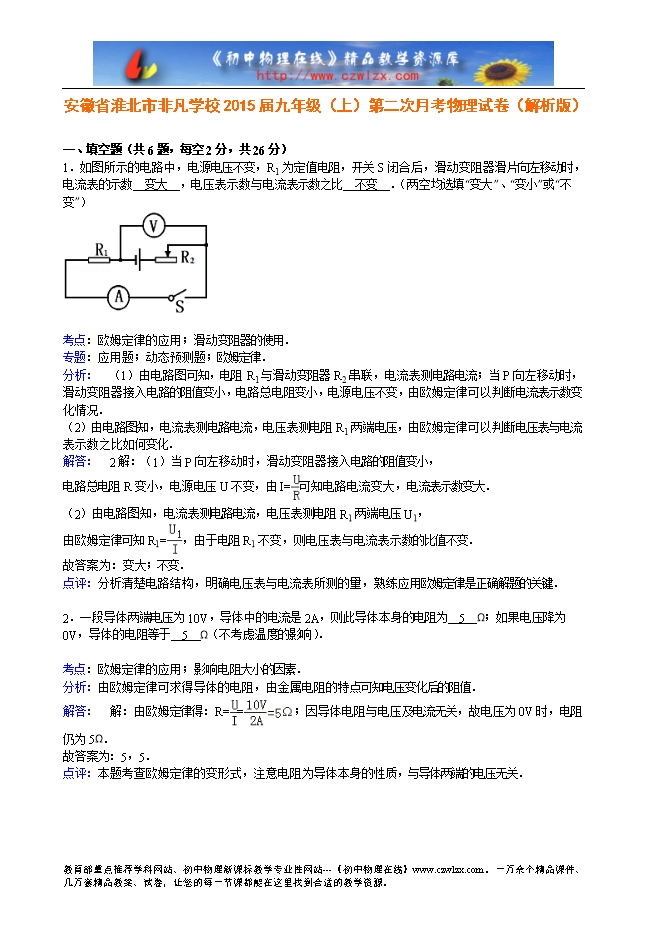

【内容简介】 一、填空题（共6题，每空2分，共26分） 1．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数　变大　，电压表示数与电流表示数之比　不变　．（两空均选填“变大”、“变小”或“不变”） 考点： 欧姆定律的应用；滑动变阻器的使用． 专题： 应用题；动态预测题；欧姆定律． 分析： （1）由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流；当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况． （2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压，由欧姆定律可以判断电压表与电流表示数之比如何变化． 解答： 2解：（1）当P向左移动时，滑动变阻器接入电路的阻值变小， 电路总电阻R变小，电源电压U不变，由I= 可知电路电流变大，电流表示数变大． （2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压U1， 由欧姆定律可知R1= ，由于电阻R1不变，则电压表与电流表示数的比值不变． 故答案为：变大；不变． 点评： 分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键． 　 2．一段导体两端电压为10V，导体中的电流是2A，则此导体本身的电阻为　5　Ω；如果电压降为0V，导体的电阻等于　5　Ω（不考虑温度的影响）． 考点： 欧姆定律的应用；影响电阻大小的因素． 分析： 由欧姆定律可求得导体的电阻，由金属电阻的特点可知电压变化后的阻值． 解答： 解：由欧姆定律得：R= = ；因导体电阻与电压及电流无关，故电压为0V时，电阻仍为5Ω． 故答案为：5，5． 点评： 本题考查欧姆定律的变形式，注意电阻为导体本身的性质，与导体两端的电压无关． 3．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱　bc　（选填“a、b”、“b、c”或“a、c”）和灯泡　串　联后接入电路中． ......... ? ? ?
