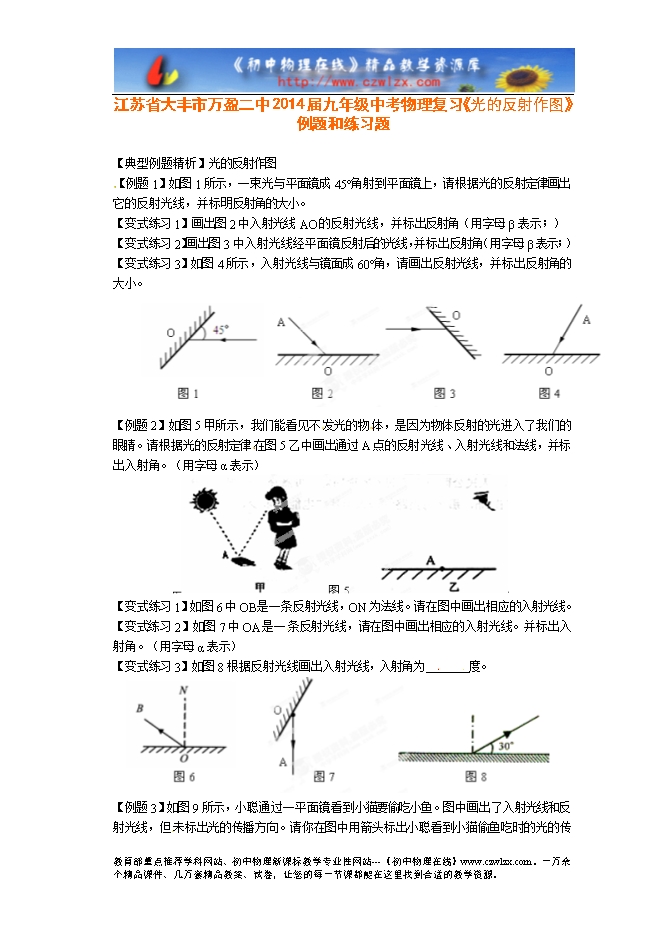

【内容简介】【典型例题精析】光的反射作图 【例题1】如图1所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。 【变式练习1】画出图2中入射光线AO的反射光线，并标出反射角（用字母β表示；） 【变式练习2】画出图3中入射光线经平面镜反射后的光线，并标出反射角（用字母β表示；） 【变式练习3】如图4所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小。 【例题2】如图5甲所示，我们能看见不 发光的物 体，是因为物体反射的光进入了我们的眼睛。请根据光的反射定律 在图5乙中画出通过A点的反射 光线、入射光线和法线，并标出入射角。（用字母α表示） 【变式练习1】如图6中OB 是一条反射光线，ON为法线。请在图中画出相应的入射光线。 【变式练习2】如图7中OA是一 条反射光线，请在图中画出相应的入射光线。并标出入射角。（用字母α表示） 【变式练习3】如图8根据反射光线画出入射光线，入射角为 度。 【例题3】如图9所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但 未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。 【变式练习】如图10所示，太阳光与地面成40°角斜射过来，要使光线沿竖直方向反射入井中，求作：（1）反射光线；（2）平面镜的位置； ........ ? ? ?
