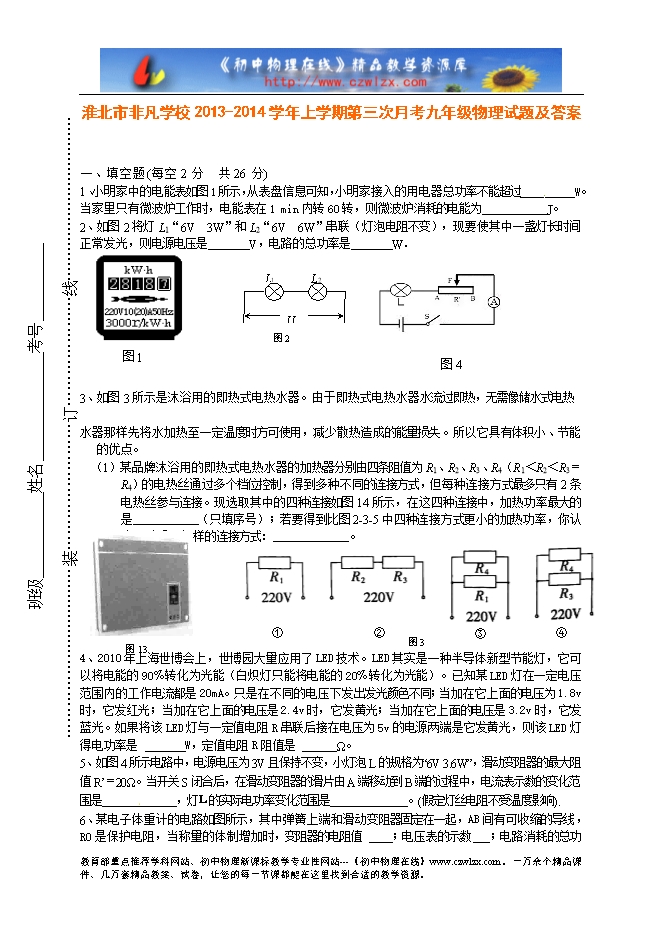

【内容简介】 一、填空题(每空2分 共26分) 1、小明家中的电能表如图1所示，从表盘信息可知，小明家接入的用电器总功率不能超过____ _____W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。 2、如图2将灯L1“6V 3W”和L2“6V 6W”串联（灯泡电阻不变），现要使其中一盏灯长时间正常发光，则电源电压是 V，电路的总功率是 W． 图4 3、如图3所示是沐浴用的即热式电热水器。由于即热式电热水器水流过即热，无需像储水式电热 水器那样先将水加热至一定温度时方可使用，减少散热造成的能量损失。所以它具有体积小、节能的优点。 （1）某品牌沐浴用的即热式电热水器的加热器分别由四条阻值为R1、R2、R3、R4（R1＜R2＜R3＝R4）的电热丝通过多个档位控制，得到多种不同的连接方式，但每种连接方式最多只有2条电热丝参与连接。现选取其中的四种连接如图14所示，在这四种连接中，加热功率最大的是 （只填序号）；若要得到比图2-3-5中四种连接方式更小的加热功率，你认为可以采取怎样的连接方式： 。 4、2010年上海世博会上，世博园大量应用了LED技术。LED其实是一种半导体新型节能灯，它可以将电能的90﹪转化为光能（白炽灯只能将电能的20﹪转化为光能）。已知某LED灯在一定电压范围内的工作电流都是20mA。只是在不同的电压下发出发光颜色不同；当加在它上面的电压为1.8v时，它发红光；当加在它上面的电压是2.4v时，它发黄光；当加在它上面的电压是3.2v时，它发蓝光。如果将该LED灯与一定值电阻R串联后接在电压为5v的电源两端是它发黄光，则该LED灯得电功率是 W，定值电阻R阻值是 Ω。 ....... ? ? ?
