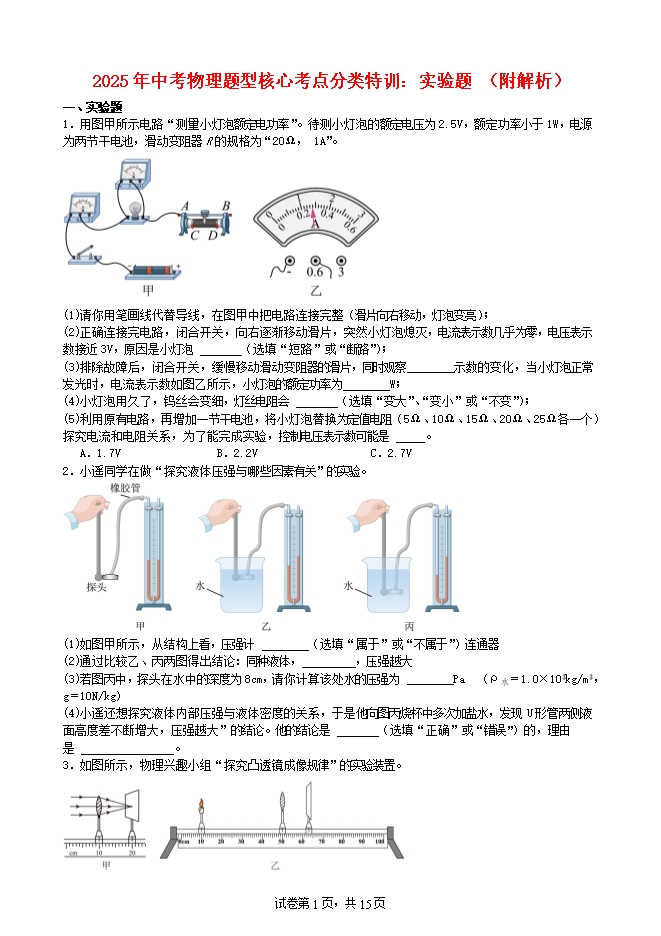

【内容简介】1．用图甲所示电路“测量小灯泡额定电功率”。待测小灯泡的额定电压为2.5V，额定功率小于1W，电源为两节干电池，滑动变阻器R的规格为“20Ω， 1A”。 (1)请你用笔画线代替导线，在图甲中把电路连接完整（滑片向右移动，灯泡变亮）；(2)正确连接完电路，闭合开关，向右逐渐移动滑片，突然小灯泡熄灭，电流表示数几乎为零，电压表示数接近3V，原因是小灯泡        （选填“短路”或“断路”）；(3)排除故障后，闭合开关，缓慢移动滑动变阻器的滑片，同时观察        示数的变化，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为        W；(4)小灯泡用久了，钨丝会变细，灯丝电阻会        （选填“变大”、“变小”或“不变”）；(5)利用原有电路，再增加一节干电池，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个）探究电流和电阻关系，为了能完成实验，控制电压表示数可能是 　 　。A．1.7V B．2.2V C．2.7V2．小遥同学在做“探究液体压强与哪些因素有关”的实验。 (1)如图甲所示，从结构上看，压强计         （选填“属于”或“不属于”）连通器  (2)通过比较乙、丙两图得出结论：同种液体，         ，压强越大  (3)若图丙中，探头在水中的深度为8cm，请你计算该处水的压强为         Pa  （ρ水＝1.0×103kg/m3，g＝10N/kg）(4)小遥还想探究液体内部压强与液体密度的关系，于是他向图丙烧杯中多次加盐水，发现U形管两侧液面高度差不断增大，压强越大”的结论。他的结论是        （选填“正确”或“错误”）的，理由是                 。3．如图所示，物理兴趣小组“探究凸透镜成像规律”的实验装置。
