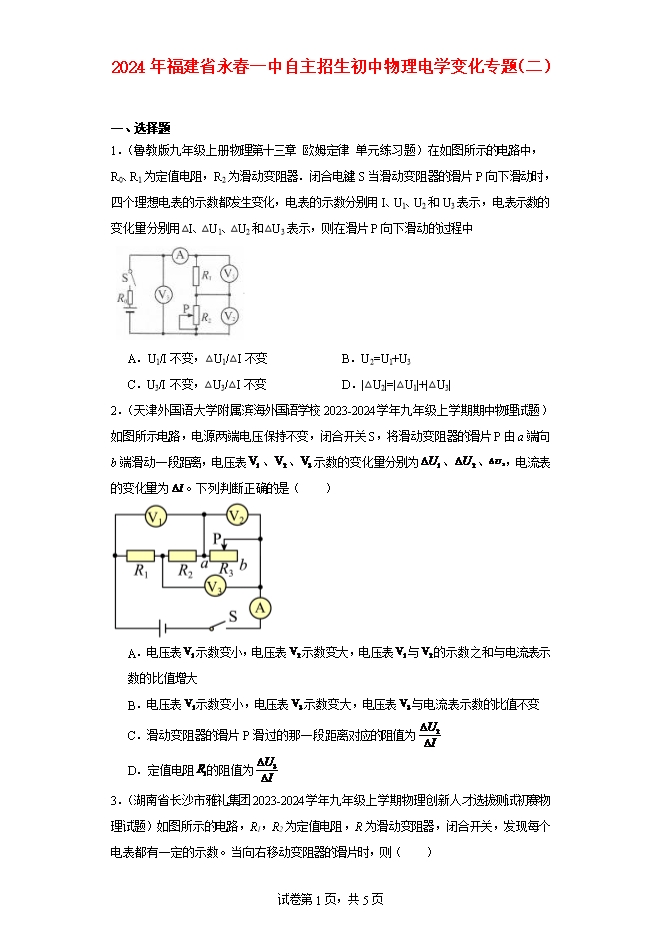

【内容简介】1．（鲁教版九年级上册物理第十三章 欧姆定律 单元练习题）在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器．闭合电键S当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示，则在滑片P向下滑动的过程中  A．U1/I不变，△U1/△I不变 B．U2=U1+U3C．U3/I不变，△U3/△I不变 D．|△U2|=|△U1|+|△U3|2．（天津外国语大学附属滨海外国语学校2023-2024学年九年级上学期期中物理试题）如图所示电路，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表 、 、 示数的变化量分别为 、 、 ，电流表的变化量为 。下列判断正确的是（　　） A．电压表 示数变小，电压表 示数变大，电压表 与 的示数之和与电流表示数的比值增大B．电压表 示数变小，电压表 a示数变大，电压表 与电流表示数的比值不变C．滑动变阻器的滑片P滑过的那一段距离对应的阻值为 D．定值电阻 的阻值为 3．（湖南省长沙市雅礼集团2023-2024学年九年级上学期物理创新人才选拔测试初赛物理试题）如图所示的电路，R1，R2为定值电阻，R为滑动变阻器，闭合开关，发现每个电表都有一定的示数。当向右移动变阻器的滑片时，则（　　）   A．电流表A1、A2和电压表V的示数都增大B．电流表A1的变化量 大于电流表A2的变化量 C．当R1大于R2时，电阻R1两端电压变化量 大于电阻R2两端的电压变化量 D．当R1小于R2时，电阻R1消耗功率变化量 大于电阻R2消耗功率变化量 4．（2023年河北省衡水市中考物理冲刺仿真模拟试题（二））如图所示的电路中，电源电压保持不变，a是电流表或电压表，R1和R2为定值电阻，R3为滑动变阻器，R1的阻值大于滑动变阻器的最大阻值。只闭合开关S，各电阻中均有电流通过，所有电表均有示数。下列说法正确的是（　　）
