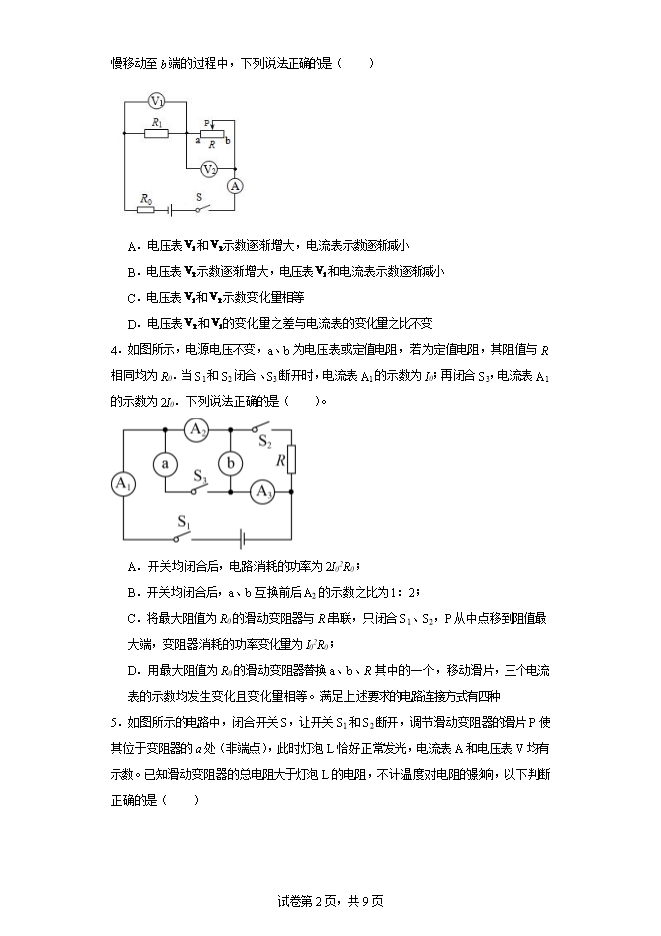

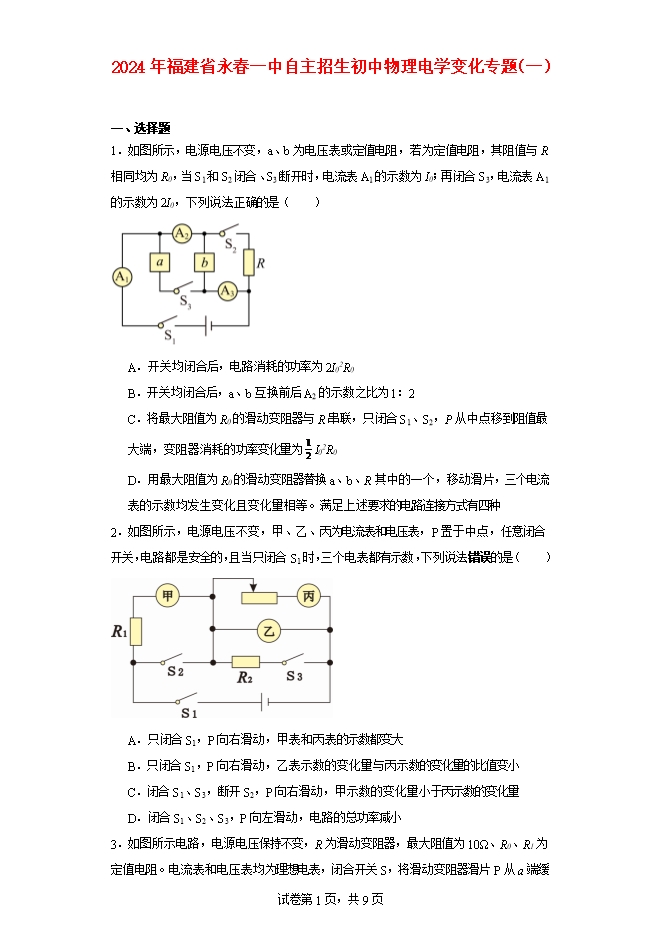

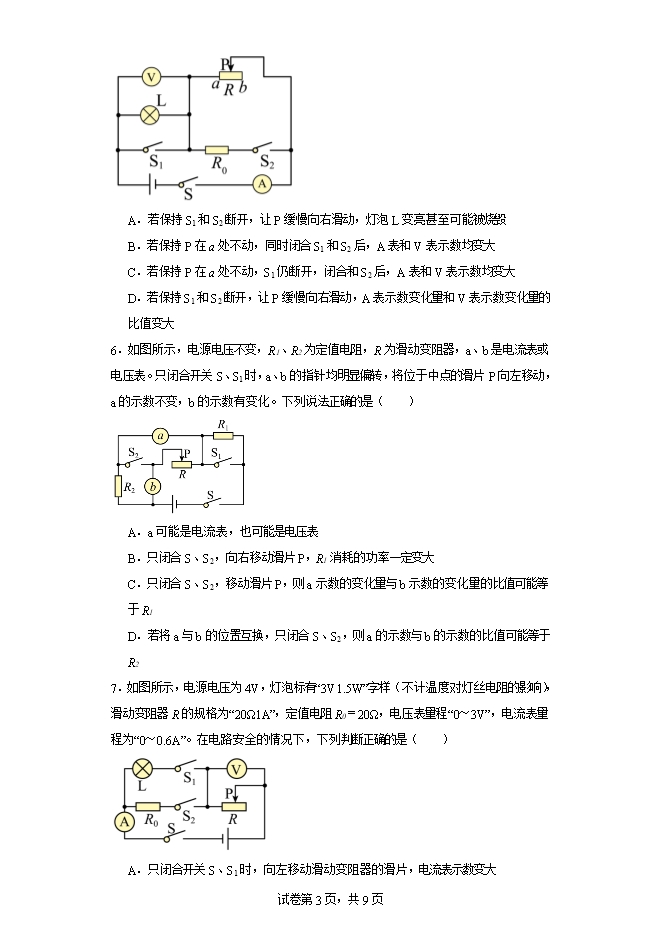

【内容简介】1．如图所示，电源电压不变，a、b为电压表或定值电阻，若为定值电阻，其阻值与R相同均为R0，当S1和S2闭合、S3断开时，电流表A1的示数为I0；再闭合S3，电流表A1的示数为2I0，下列说法正确的是（　　） A．开关均闭合后，电路消耗的功率为2I02R0B．开关均闭合后，a、b互换前后A2的示数之比为1：2C．将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，P从中点移到阻值最大端，变阻器消耗的功率变化量为 I02R0D．用最大阻值为R0的滑动变阻器替换a、b、R其中的一个，移动滑片，三个电流表的示数均发生变化且变化量相等。满足上述要求的电路连接方式有四种2．如图所示，电源电压不变，甲、乙、丙为电流表和电压表，P置于中点，任意闭合开关，电路都是安全的，且当只闭合S1时，三个电表都有示数，下列说法错误的是（　　） A．只闭合S1，P向右滑动，甲表和丙表的示数都变大B．只闭合S1，P向右滑动，乙表示数的变化量与丙示数的变化量的比值变小C．闭合S1、S3，断开S2，P向右滑动，甲示数的变化量小于丙示数的变化量D．闭合S1、S2、S3，P向左滑动，电路的总功率减小3．如图所示电路，电源电压保持不变，R为滑动变阻器，最大阻值为10Ω、R0、R1为定值电阻。电流表和电压表均为理想电表，闭合开关S，将滑动变阻器滑片P从a端缓慢移动至b端的过程中，下列说法正确的是（　　） A．电压表 和 示数逐渐增大，电流表示数逐渐减小B．电压表 示数逐渐增大，电压表 和电流表示数逐渐减小C．电压表 和 示数变化量相等D．电压表 和 的变化量之差与电流表的变化量之比不变4．如图所示，电源电压不变，a、b为电压表或定值电阻，若为定值电阻，其阻值与R相同均为R0．当S1和S2闭合、S3断开时，电流表A1的示数为I0；再闭合S3，电流表A1的示数为2I0．下列说法正确的是（　　）。 A．开关均闭合后，电路消耗的功率为2I02R0；B．开关均闭合后，a、b互换前后A2的示数之比为1：2；C．将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，P从中点移到阻值最大端，变阻器消耗的功率变化量为I02R0；D．用最大阻值为R0的滑动变阻器替换a、b、R其中的一个，移动滑片，三个电流表的示数均发生变化且变化量相等。满足上述要求的电路连接方式有四种5．如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知滑动变阻器的总电阻大于灯泡L的电阻，不计温度对电阻的影响，以下判断正确的是（　　）
