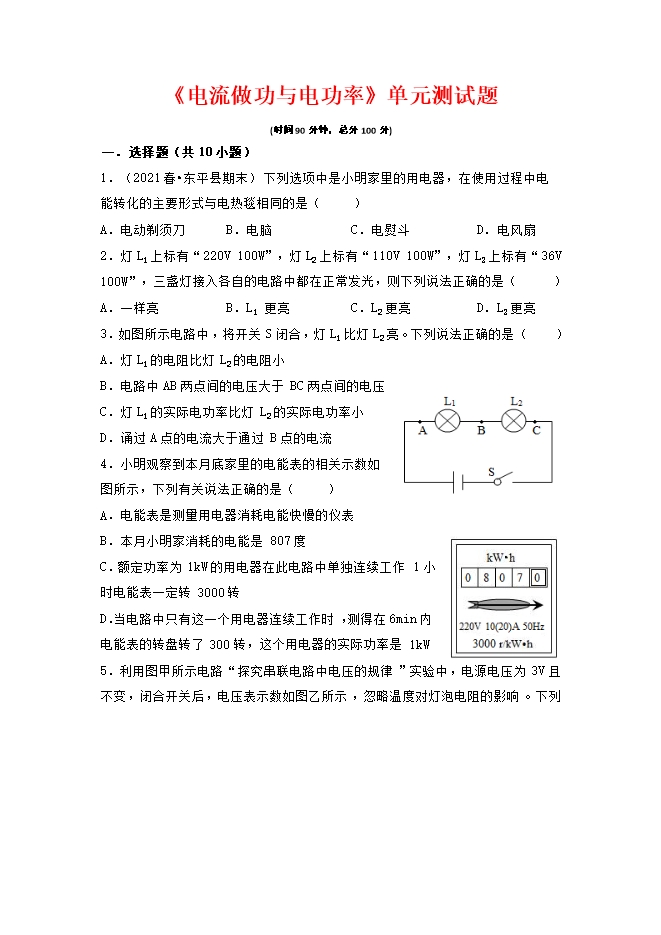

【内容简介】1．（2021春•东平县期末）下列选项中是小明家里的用电器，在使用过程中电能转化的主要形式与电热毯相同的是（　　）A．电动剃须刀B．电脑C．电熨斗D．电风扇2．灯L1上标有“220V 100W”，灯L2上标有“110V 100W”，灯L3上标有“36V 100W”，三盏灯接入各自的电路中都在正常发光，则下列说法正确的是（　　）A．一样亮B．L1 更亮C．L2更亮D．L3更亮3．如图所示电路中，将开关S闭合，灯L1比灯L2亮。下列说法正确的是（　　）A．灯L1的电阻比灯L2的电阻小B．电路中AB两点间的电压大于BC两点间的电压C．灯L1的实际电功率比灯L2的实际电功率小D．诵过A点的电流大于通过B点的电流4．小明观察到本月底家里的电能表的相关示数如图所示，下列有关说法正确的是（　　）A．电能表是测量用电器消耗电能快慢的仪表B．本月小明家消耗的电能是807度C．额定功率为1kW的用电器在此电路中单独连续工作1小时电能表一定转3000转D．当电路中只有这一个用电器连续工作时，测得在6min内电能表的转盘转了300转，这个用电器的实际功率是1kW5．利用图甲所示电路“探究串联电路中电压的规律”实验中，电源电压为3V且不变，闭合开关后，电压表示数如图乙所示，忽略温度对灯泡电阻的影响。下列分析正确的是（　　） A．通过灯泡L1的电流比L2的电流大B．灯泡L2两端电压为2VC．灯泡L1与L2的电阻之比为2：1D．灯泡L1比L2暗一些6．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。不考虑灯丝电阻的变化，下列判断正确的是（　　） A．滑片可以置于最右端B．电流表的最大示数为0.6AC．灯泡的最小功率为0.45WD．电路的最大功率为2.7W7．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。闭合开关S，将滑动变阻器的滑片从a端滑至b端，将滑动变阻器消耗的电功率与电流关系的绘制成如图乙的图像。则下列判断（　　）①该电路的最大电流是1A②该滑动变阻器的最大阻值是50Ω③该过程中电压表的示数可达10V④R0的功率变化范围为0.4～14.4WA．只有①③正确B．只有②③④正确C．只有②④正确D．只有①②③正确8．（2021•常德）如图所示电路中，电阻R1=12Ω，R2=6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（　　）A．1VB．2VC．3VD．4V9．如图所示，变阻器的电阻丝MN间的总电阻为R，滑片P从M点向右移动到N的过程中，a、b两点间的电阻的变化情况是（　　）A．电阻由0增大到RB．电阻由0增大到R/2C．电阻由0增大到R/2，再减小到0，最大值为R/2D．电阻由0增大到R/4，再减小到0，最大值为R/410．（2021•济宁模拟）如图所示电路中，电源电压恒定，定值电阻R1的阻值为20Ω．闭合开关后，将滑动变阻器R2的滑片向右滑动一段距离，使变阻器R2阻值增加了10Ω．电流表示数减少了0.04A．则电压表示数的变化是（　　）
