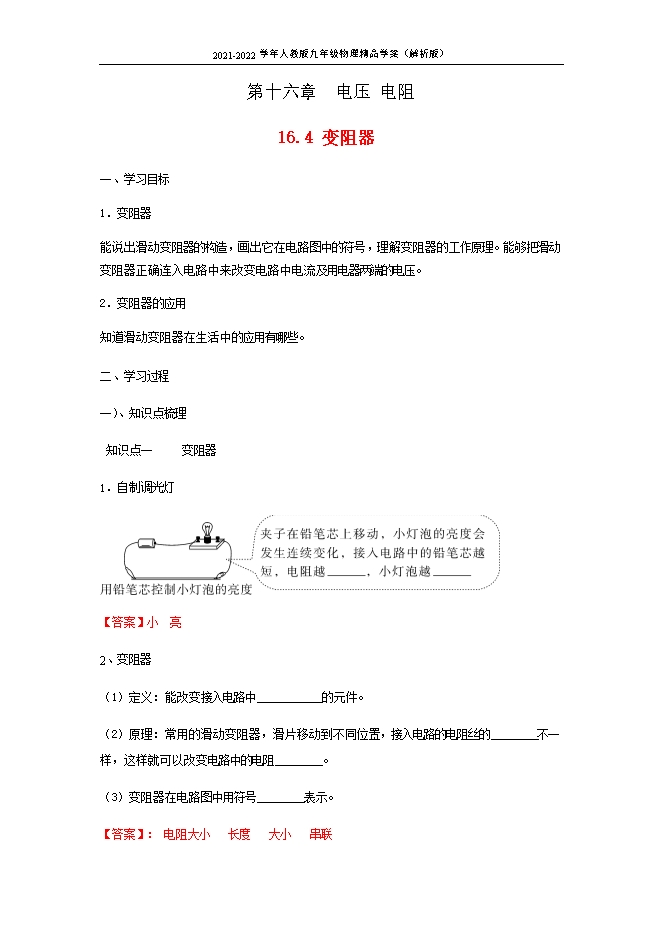

【内容简介】1．变阻器 能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。 2．变阻器的应用 知道滑动变阻器在生活中的应用有哪些。 二、学习过程 一）、知识点梳理  知识点一     变阻器 1．自制调光灯   【答案】小　亮 2、变阻器 （1）定义：能改变接入电路中___________的元件。 （2）原理：常用的滑动变阻器，滑片移动到不同位置，接入电路的电阻丝的________不一样，这样就可以改变电路中的电阻________。 （3）变阻器在电路图中用符号________表示。     【答案】： 电阻大小   长度   大小   串联 【拓展】变阻器的种类（电阻箱在电路中的符号为       ）。   3．使用滑动变阻器 （1）接线柱：学生常用的滑动变阻器有4个接线柱，连接时，应该上下各接入一个到电路中，不能都接上面两个接线柱，也不能都接下面两个接线柱。 （2）要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器_____。 应用目的（1）通常在使用前应将滑动变阻器的电阻调节到________，这能对电路起到保护作用。（2）在电路中，滑动变阻器的主要作用是通过调节其阻值，改变电路中的________
