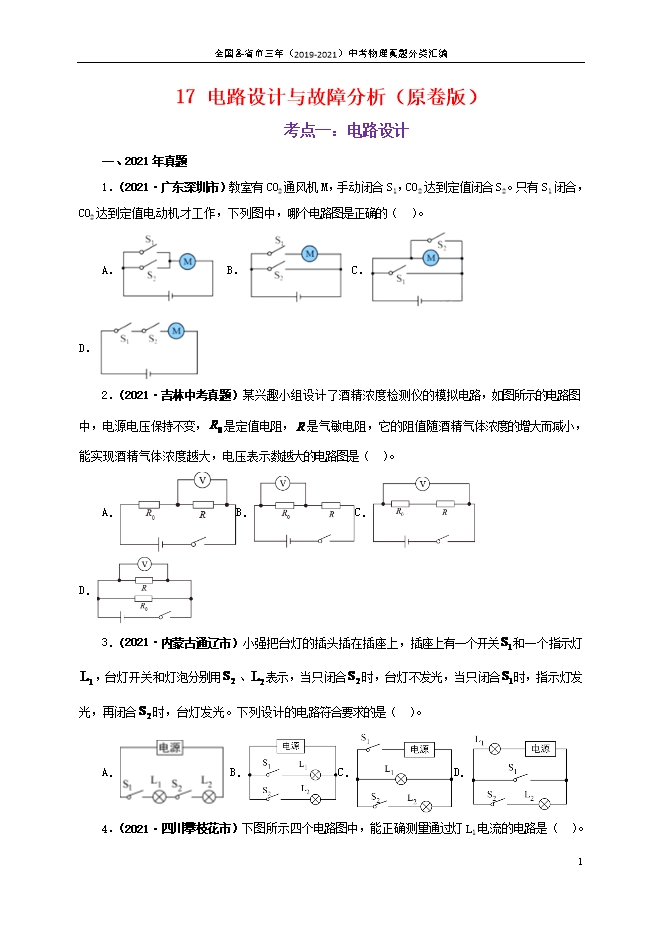

【内容简介】1．（2021·广东深圳市）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（  ）。A．  B．  C．  D． 【答案】D。【解析】A．图中两开关并联后与通风机M串联。只要其中一个开关闭合，通风机M就可以工作，故A错误；B．图中开关S1、通风机M串联后开关S2并联。S1闭合，通风机M就可以工作，S2闭合，通风机M被短路，故B错误；C．图中开关S1、通风机M、开关S2并联。只要其中一个开关闭合，通风机M被短路，故C错误；D．图中开关S1、通风机M、开关S2串联。两开关同时闭合，通风机M才可以工作，故D正确。故选D。2．（2021·吉林中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（  ）。A． B． C． D． 【答案】B。【解析】要实现酒精气体浓度越大，电压表示数越大，因为串联分压，所以需要两电阻串联， 是气敏电阻，它的阻值随酒精气体浓度的增大而减小，根据串联分压规律，酒精气体浓度越大气敏电阻分压越小，电压表示数越大，所以电压表和R0并联，故ACD不符合题意，B符合题意。故选B。3．（2021·内蒙古通辽市）小强把台灯的插头插在插座上，插座上有一个开关 和一个指示灯 ，台灯开关和灯泡分别用 、 表示，当只闭合 时，台灯不发光，当只闭合 时，指示灯发光，再闭合 时，台灯发光。下列设计的电路符合要求的是（  ）。A．  B． C． D． 【答案】D。【解析】A．图中指示灯、台灯、两开关串联，只有两开关同时闭合，指示灯、台灯才能亮，故A 不符合题意；B．图中指示灯、台灯并联，开关S1控制指示灯，开关S2控制台灯，开关S1闭合指示灯亮，开关S2闭合台灯亮，故B 不符合题意；C．图中S2与台灯串联后与开关S1并联，再与指示灯串联，开关S1闭合台灯被短路，故C 不符合题意；D．图中S2与台灯串联后与指示灯并联，再与开关S1串联，当只闭合 时，台灯不发光，当只闭合 时，指示灯发光，再闭合 时，台灯发光，古D符合题意。故选D 。4．（2021·四川攀枝花市）下图所示四个电路图中，能正确测量通过灯L1电流的电路是（  ）。A．  B．  C． D． 【答案】C。【解析】A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不合题意；B．如图，两个灯泡并联，电流表测量通过干路的电流，故B不合题意；C．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱连接正确，故C合题意；D．如图，两个灯泡并联，电流表测量通过灯L2的电流，故D不合题意。故选C。5．（2021·广西贺州市）如图所示，所有开关都闭合时，下列电路属于串联电路的是（  ）。A．  B． C． D． 【答案】A。【解析】A．电压表相当于断路，开关闭合后，故两灯泡首尾相连，故是串联，故A符合题意；B．两电阻存在多条支路，两电阻并联，故B不符合题意；C．开关都闭合后，存在两条支路，故是并联，故C不符合题意；D．开关都闭合，存在两条支路，是并联，故D不符合题意。故选A。6．（2021·湖南常德市）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（  ）。
