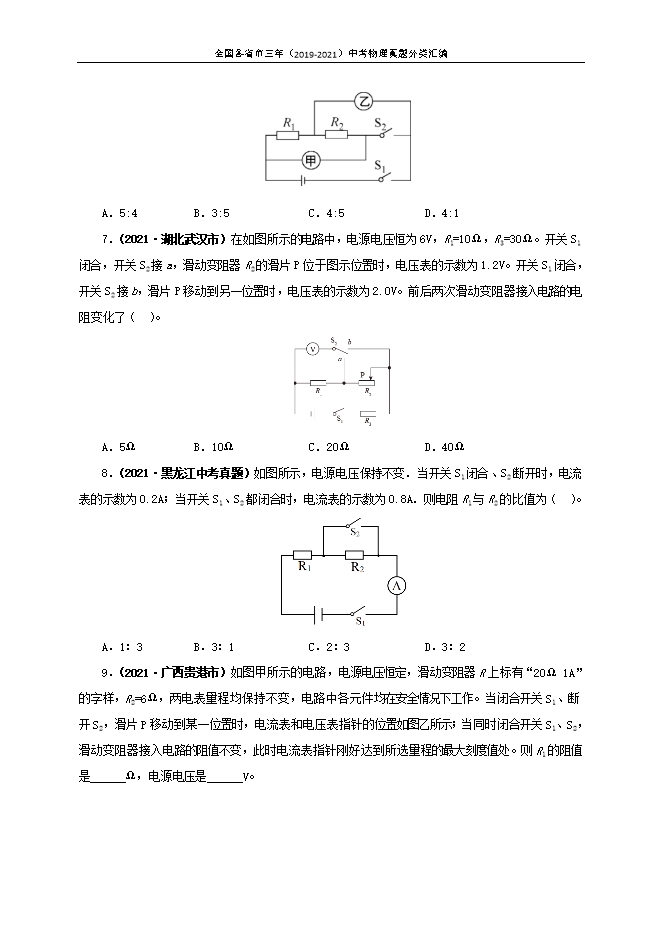

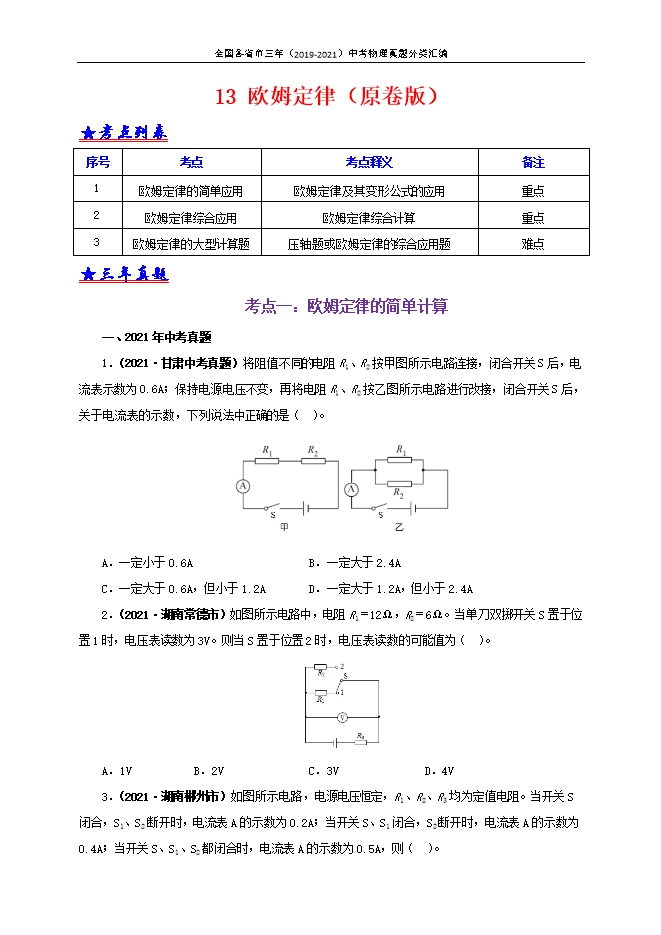

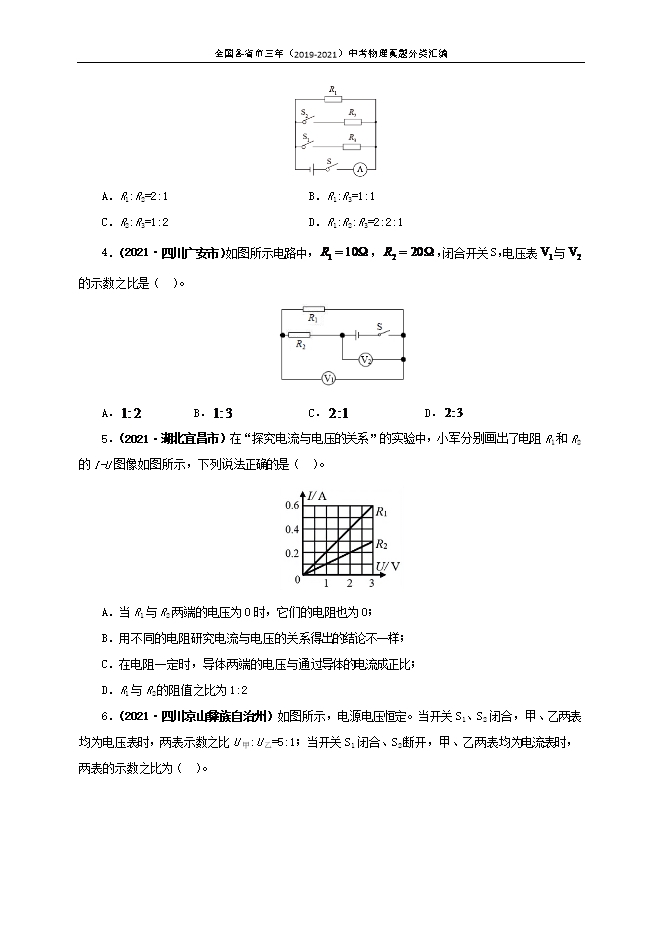

【内容简介】1．（2021·甘肃中考真题）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（  ）。A．一定小于0.6AB．一定大于2.4AC．一定大于0.6A，但小于1.2AD．一定大于1.2A，但小于2.4A2．（2021·湖南常德市）如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（  ）。 A．1VB．2VC．3VD．4V3．（2021·湖南郴州市）如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（  ）。 A．R1:R2=2:1B．R1:R3=1:1C．R2:R3=1:2D．R1:R2:R3=2:2:14．（2021·四川广安市）如图所示电路中， ， ，闭合开关S，电压表 与 的示数之比是（  ）。 A． B． C． D． 5．（2021·湖北宜昌市）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（  ）。 A．当R1与R2两端的电压为0时，它们的电阻也为0；B．用不同的电阻研究电流与电压的关系得出的结论不一样；C．在电阻一定时，导体两端的电压与通过导体的电流成正比；D．R1与R2的阻值之比为1:26．（2021·四川凉山彝族自治州）如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（  ）。 A．5:4B．3:5C．4:5D．4:17．（2021·湖北武汉市）在如图所示的电路中，电源电压恒为6V，R1=10Ω，R3=30Ω。开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V。开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。前后两次滑动变阻器接入电路的电阻变化了（  ）。 A．5ΩB．10ΩC．20ΩD．40Ω8．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（  ）。
