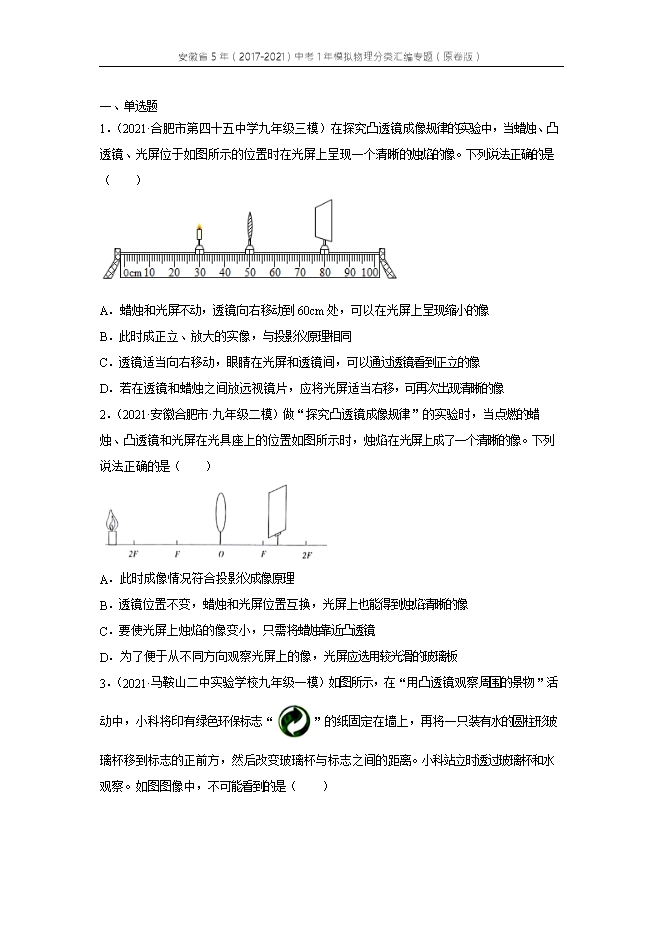

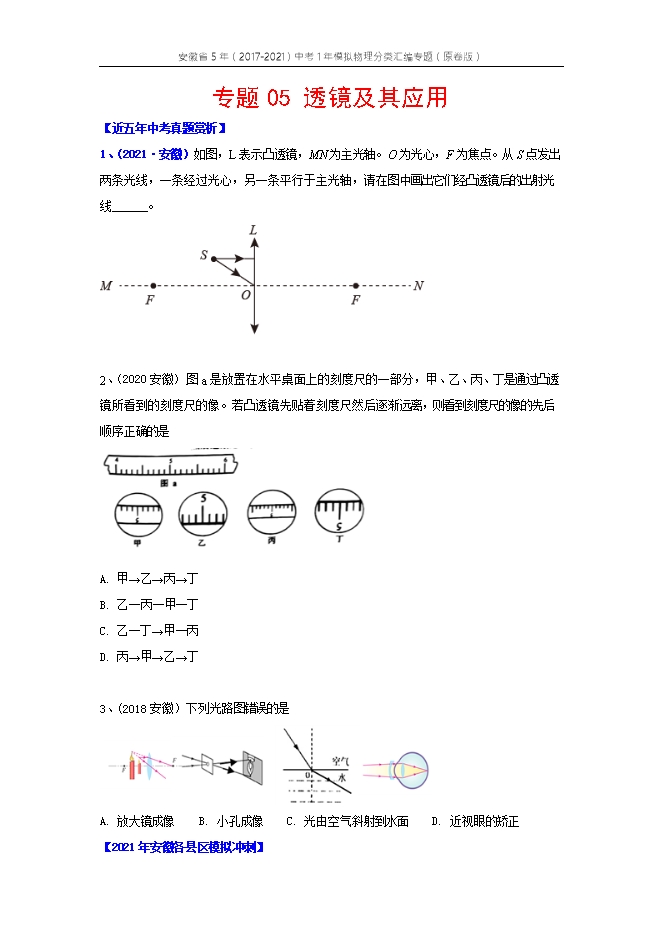

【内容简介】（2020安徽）.图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是A. 甲→乙→丙→丁B. 乙一丙一甲一丁C. 乙一丁→甲一丙D. 丙→甲→乙→丁【答案】C【解析】凸透镜先贴着刻度尺，此时物距小于凸透镜的一倍焦距时成的是正立、放大的虚像，看到的是乙图；接下来凸透镜逐渐远离刻度尺，物距增大，当增大到等于凸透镜的一倍焦距时，不成像；继续远离刻度尺，当物距大于一倍焦距且小于两倍焦距时，成倒立、放大的实像，此时看到的是丁图；继续远离至物距等于凸透镜的两倍焦距时，成倒立、等大的实像，此时看到的是甲图；凸透镜继续远离至大于凸透镜的两倍焦距时，成倒立、缩小的实像，此时看到的是丙图。故ABD错误，C正确。故选C。3、(2018安徽）下列光路图错误的是 A. 放大镜成像    B. 小孔成像    C. 光由空气斜射到水面    D. 近视眼的矫正【答案】C【解析】分析：（1）根据放大镜成像特点分析；（2）小孔成像的原理是光的直线传播，由此分析；（3）根据光的折射规律分析；（4）近视眼晶状体的凸度过大，或眼球前后径过长，远处物体反射来的光线通过晶状体折射后形成的物像就会落在视网膜的前方，由此分析解答。解答：A、放大镜成正立、放大的虚像，像是由折射光线的反向延长线相交得到的，故A正确；B、小孔成像是实际光线通过小孔时沿直线传播会聚成的实像，故B正确；C、光由空气斜射入水中时，折射光线应靠近法线，折射角应小于入射角，故C错误；D、近视眼看远处物体时，物体“发出”的光通过晶状体折射后形成的像会落在视网膜的前方，导致看不清远处的物体；为使像成在视网膜上，应让光线发散一些，所以近视眼应佩戴凹透镜加以矫正，故D正确。故选：C。【点睛】本题考查了光学中放大镜成像光路、小孔成像、光的折射以及近视眼的矫正的光路，综合性强，关键是掌握这此基础知识。【2021年安徽各县区模拟冲刺】一、单选题1．（2021·合肥市第四十五中学九年级三模）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。下列说法正确的是（　　） A．蜡烛和光屏不动，透镜向右移动到60cm处，可以在光屏上呈现缩小的像B．此时成正立、放大的实像，与投影仪原理相同C．透镜适当向右移动，眼睛在光屏和透镜间，可以通过透镜看到正立的像D．若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像【答案】A【解析】A．由图可知，此时像距、物距为u=20cm，v=30cm因为f;u;2f，u;2f此时成放大的实像，由于光路可逆，当透镜右移动到60cm处，像距、物距变为 ， 此时像成缩小的像，故A正确；B．由图可知，物距小于像距，蜡烛在凸透镜的一倍焦距和二倍焦距之间，光屏上得到一个倒立、放大的实像，与投影仪原理相同，故B错误；C．透镜向右移动时，物距大于一倍焦距时，不能成正立、放大的虚像，因此眼镜在光屏和透镜间，通过透镜不能看到正立的像，故C错误；D．远视镜片是凸透镜，凸透镜对光线有会聚作用，若在透镜和蜡烛之间放远视镜片，透镜成像成像提前，光屏应适当向左移，光屏上才可再次出现清晰的像，故D错误。故选A。2．（2021·安徽合肥市·九年级二模）做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（　　） A．此时成像情况符合投影仪成像原理B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板【答案】B【解析】A．由图可知，物距大于像距，成倒立缩小的实像，照相机应用此原理制成的，故A错误；B．在光的折射现象中光路可逆，透镜位置不变，蜡烛和光屏位置互换，物距大于1倍焦距小于2倍焦距，光屏上也能得到烛焰清晰的像，故B正确；C．凸透镜成实像时有物远像近像变小的特点，要使光屏上烛焰的像变小，只需将蜡烛远离凸透镜，故C错误；D．为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板，这样反射光线可以向着各个方向。故D错误。故选B。
