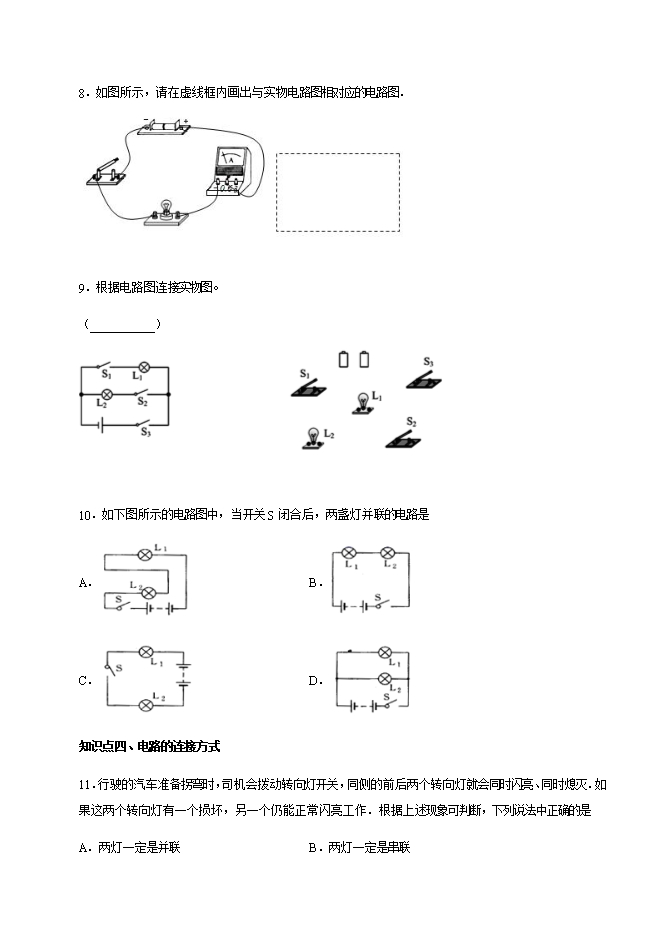

【内容简介】知识点四、电路的连接方式11．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等12．电路如图所示，只闭合开关S2时，灯泡L1和L2______联(选填“串”或“并”)，只闭合开关S1和S3时，灯泡L1和L2______联(选填“串”或“并”)，只闭合开关S1和S2时，灯泡______亮，一定不能同时闭合______两个开关。 巩固练习1．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（ ） A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S22．将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（　　） A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光3．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的4．在如图所示的电路中，正确的电路组成是A． B． C． D． 5．下列选项中的电路图与实物图对应的是（　　）
