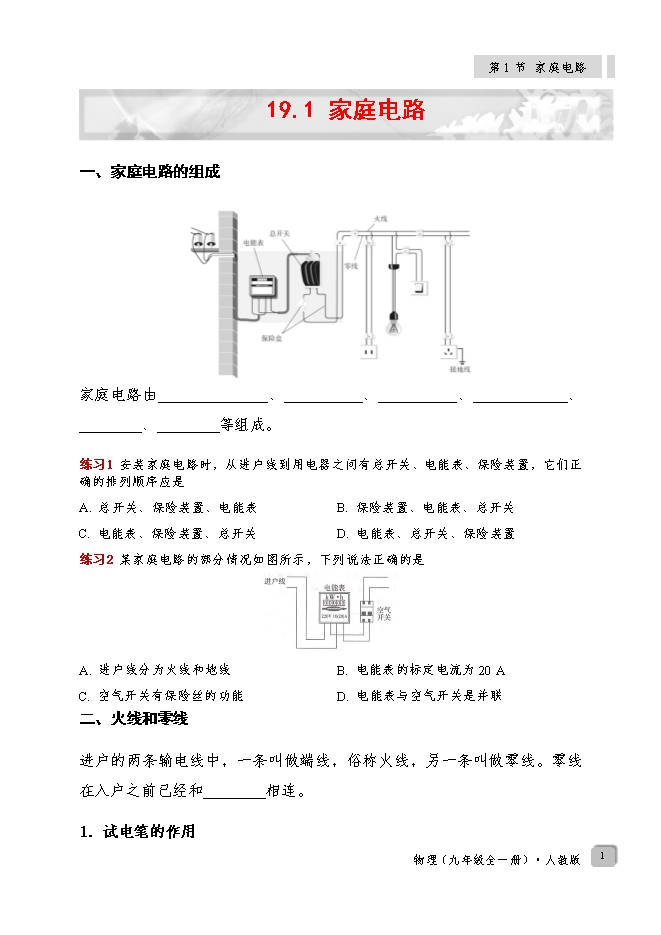

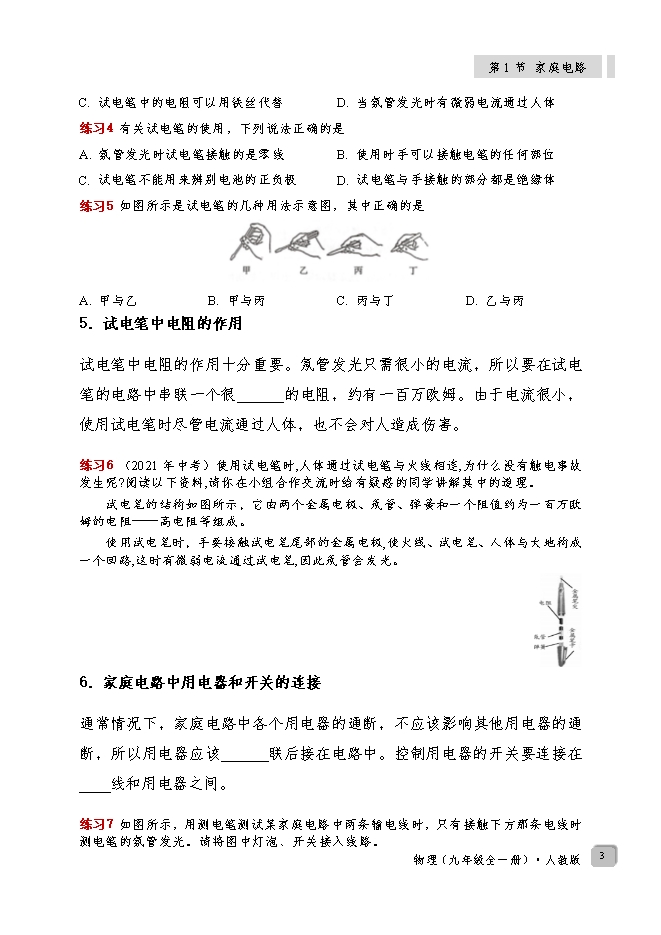

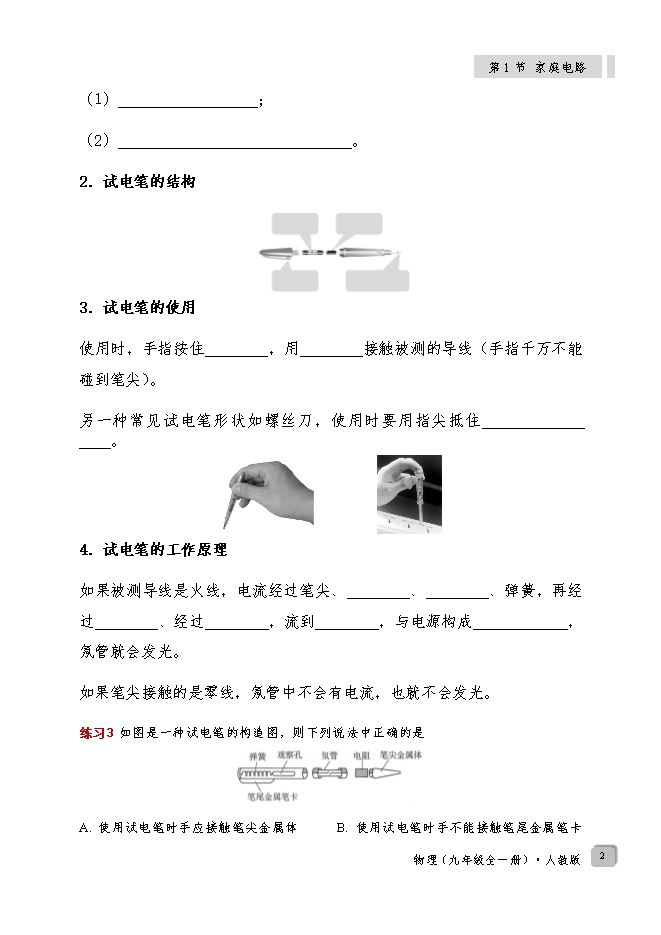

【内容简介】一、家庭电路的组成家庭电路由  两根进户线  、  电能表  、  总开关  、  保险装置  、  用电器  、  导线  等组成。练习1 安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们正确的排列顺序应是A. 总开关、保险装置、电能表B. 保险装置、电能表、总开关C. 电能表、保险装置、总开关D. 电能表、总开关、保险装置练习2 某家庭电路的部分情况如图所示，下列说法正确的是A. 进户线分为火线和地线B. 电能表的标定电流为20 AC. 空气开关有保险丝的功能D. 电能表与空气开关是并联二、火线和零线进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。零线在入户之前已经和  大地  相连。1．试电笔的作用（1）  判断火线和零线  ；（2）  检查电气设备的外壳是否带电  。2．试电笔的结构 3．试电笔的使用使用时，手指按住  笔卡  ，用  笔尖  接触被测的导线（手指千万不能碰到笔尖）。另一种常见试电笔形状如螺丝刀，使用时要用指尖抵住  上端的金属帽  。          4．试电笔的工作原理如果被测导线是火线，电流经过笔尖、  电阻  、  氖管  、弹簧，再经过  人体  、经过  大地  ，流到  零线  ，与电源构成  闭合电路  ，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流，也就不会发光。练习3 如图是一种试电笔的构造图，则下列说法中正确的是 A. 使用试电笔时手应接触笔尖金属体B. 使用试电笔时手不能接触笔尾金属笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氛管发光时有微弱电流通过人体练习4 有关试电笔的使用，下列说法正确的是A. 氛管发光时试电笔接触的是零线B. 使用时手可以接触电笔的任何部位C. 试电笔不能用来辨别电池的正负极D. 试电笔与手接触的部分都是绝缘体练习5 如图所示是试电笔的几种用法示意图，其中正确的是 A. 甲与乙B. 甲与丙C. 丙与丁D. 乙与丙5．试电笔中电阻的作用试电笔中电阻的作用十分重要。氖管发光只需很小的电流，所以要在试电笔的电路中串联一个很  大  的电阻，约有一百万欧姆。由于电流很小，使用试电笔时尽管电流通过人体，也不会对人造成伤害。练习6 （2021年中考）使用试电笔时,人体通过试电笔与火线相连,为什么没有触电事故发生呢?阅读以下资料,请你在小组合作交流时给有疑惑的同学讲解其中的道理。试电笔的结构如图所示，它由两个金属电极、氖管、弹簧和一个阻值约为一百万欧姆的电阻——高电阻等组成。使用试电笔时，手要接触试电笔尾部的金属电极,使火线、试电笔、人体与大地构成一个回路,这时有微弱电流通过试电笔,因此氖管会发光。
